Warum einen kundenspezifischen Grundrahmen anstelle von Standardanfertigungen wählen?

Standard-U- oder I-Träger-Rahmen haben Einschränkungen. Sie sind schwer, neigen dazu, korrosive Flüssigkeiten einzufangen, und passen selten genau zu den Montagepunkten Ihrer Pumpe und Ihres Antriebs. Ein kundenspezifischer Grundrahmen für Pumpensysteme, insbesondere einer, der durch präzise Rohrbiegebearbeitung hergestellt wird, löst diese Probleme, indem er Folgendes bietet:

1. Gewichtsreduzierung ohne Festigkeitsverlust: Rohrprofile bieten eine außergewöhnliche Torsionssteifigkeit. Durch die Verwendung gebogener Profile eliminieren wir unnötige Schweißnähte und schaffen einen leichteren Rahmen, der einfacher zu handhaben und zu installieren ist.
2. Integriertes Flüssigkeitsmanagement: Im Gegensatz zu offenen Kanälen verhindert ein geschlossener Rohrrahmen, dass sich Öl-, Wasser- oder Chemikalienverschmutzungen auf der Rahmenoberfläche ansammeln. Ablauflöcher können präzise positioniert werden.
3. Vibrationsdämpfung: Die durchgehende Kornstruktur gebogener Rohre absorbiert harmonische Schwingungen besser als geschweißte gerade Abschnitte und schützt so Ihre Pumpendichtungen und -lager.

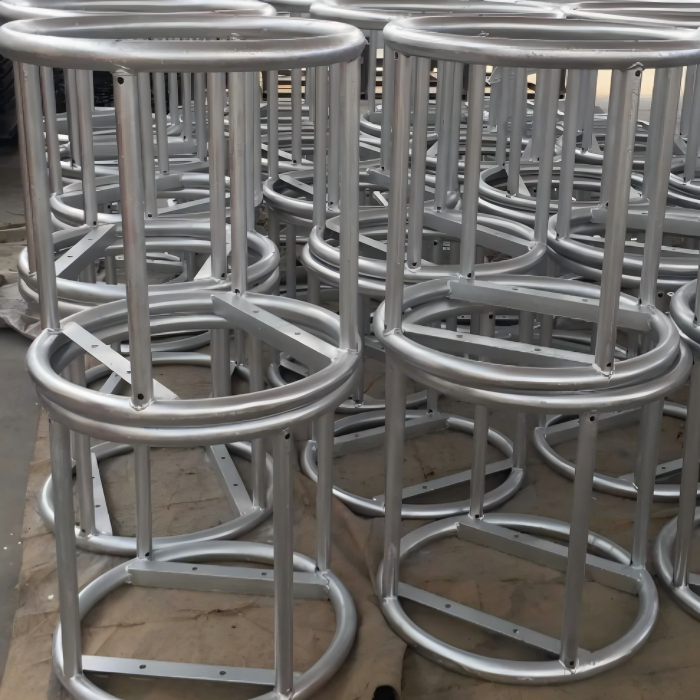

Die Kerntechnologie: Rohrbiegebearbeitung für Pumpenrahmen

Das entscheidende Unterscheidungsmerkmal in unserer Fertigung ist unsere proprietäre Rohrbiegebearbeitungsfähigkeit. Die meisten Hersteller schweißen einfach gerade Rohre in Winkeln zusammen. Wir hingegen nutzen CNC-Dornbiegemaschinen, um glatte, durchgehende Radien in der Primärstruktur des Grundrahmens zu erzeugen.

Wie die Rohrbiegebearbeitung Ihren Pumpenunterbau verbessert:

Wenn wir die Rohrbiegebearbeitung auf einen Grundrahmen für Pumpenaufträge anwenden, erzielen wir Ecken mit einem Innenradius, der eine gleichmäßige Wandstärke beibehält. Dies vermeidet die Spannungsspitzen, die bei gegehrten oder gekerbten und geschweißten Ecken üblich sind. Für einen Pumpenunterbau bedeutet dies:

• Keine Leckagepfade: Geschweißte Ecken schaffen potenzielle Rissinitiierungspunkte unter zyklischer Belastung. Ein durchgehend gebogenes Rohr hat keine solchen Punkte.
• Ästhetische Integration: Für Pumpen in der Lebensmittel-, Pharma- oder Architekturbranche ist ein glatter, gebogener Rahmen leichter zu reinigen und sieht professionell verarbeitet aus.
• Materialeffizienz: Die Rohrbiegebearbeitung verwendet weniger Rohmaterial, um das gleiche Trägheitsmoment wie ein schwererer I-Träger zu erreichen.

Jeder kundenspezifische Grundrahmen für Pumpenprojekte beginnt mit der Grundrisszeichnung Ihrer Pumpe. Anschließend entwerfen wir ein Rohrgitter, bei dem die Hauptschienen durch Rohrbiegebearbeitung geformt werden, wodurch ein Umfang entsteht, der exakt Ihrem Fundamentankerbolzenmuster entspricht.

Anpassungsoptionen: Ihre Pumpe, Ihr Rahmen, Ihre Art

Wir verstehen, dass sich eine Pumpstation in einem Chemiewerk, einer Wasseraufbereitungsanlage oder auf einer Offshore-Plattform befinden kann. Daher ist jeder kundenspezifische Grundrahmen für Pumpen, den wir versenden, einzigartig. Hier ist, was Sie spezifizieren können:

Materialauswahl:

• Baustahl (ASTM A500): Für allgemeine industrielle Anwendungen, optional mit Pulverbeschichtung oder Flüssiglack.
• Edelstahl (304/316L): Für korrosive Umgebungen. Unsere Rohrbiegebearbeitung für Edelstahl erfordert spezielle Werkzeuge, um Kaltverfestigung zu verhindern – Werkzeuge, die wir besitzen.
• Verzinktes Rohr: Für Außenpumpstationen, die Regen oder Feuchtigkeit ausgesetzt sind.

Geometrie & Abmessungen:

• Länge bis zu 6 Metern (länger mit Spleißung).
• Rohrdurchmesser von 1” bis 6” Außendurchmesser.
• Wandstärke von 2 mm bis 8 mm.
• Biegeradien bis zu 3x Rohr-Außendurchmesser.

Integrierte Funktionen:

• Vorgebohrte Montageplatten für Pumpenfüße und Motorschlitten.
• Eingelassene Nivellierschrauben oder Schwingungsisolierungsaufnahmen.
• Integrierte Auffangwannen und Sammelsümpfe.
• Hebeösen und Gabelstaplertaschen.
• Typenschild und Erdungslaschen.

Unser Ingenieurteam wird mit Ihnen zusammenarbeiten, um die Umrisszeichnung Ihres Pumpen-OEMs in einen produktionsreifen kundenspezifischen Grundrahmen für Pumpen umzuwandeln. Wir teilen 3D-Modelle und 2D-Fertigungszeichnungen zur Ihrer Freigabe, bevor wir Rohre schneiden.

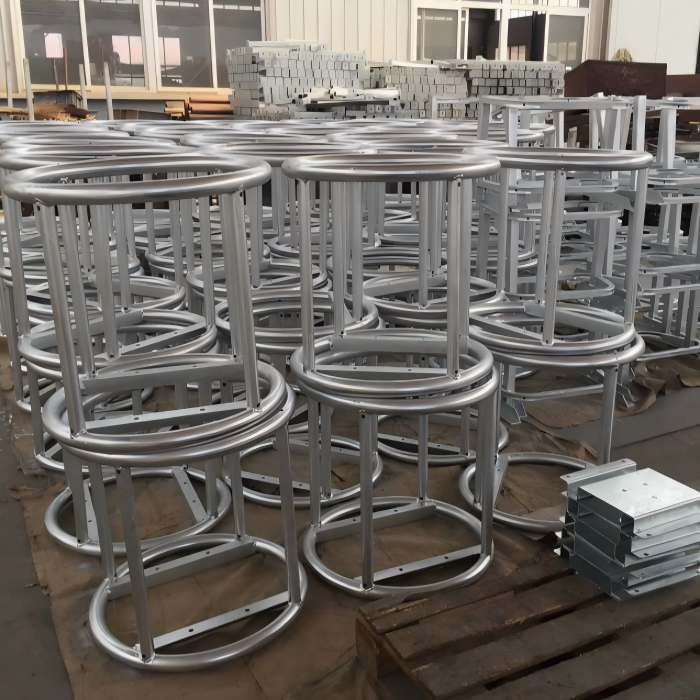

Schritt-für-Schritt-Fertigungsprozess:

Der Weg von einem rohen Rohr zu einem fertigen kundenspezifischen Grundrahmen für Pumpen durchläuft mehrere qualitätskontrollierte Phasen. Im Gegensatz zu Flachbettfertigern integrieren wir die Rohrbiegebearbeitung als ersten und kritischsten Schritt.

1. Materialrückverfolgbarkeit: Alle Rohre werden mit Werksprüfzeugnissen geliefert. Für Edelstahl- und Legierungsqualitäten überprüfen wir die Chemie vor Ort.
2. CNC Mandrel Bending:
    Die Ecken und komplexen Kurven Ihres Rahmens werden mittels Rohrbiegebearbeitung auf einer CNC-Biegemaschine geformt. Wir verwenden Dorne, um Faltenbildung oder Kollabieren am Innenradius zu verhindern.
3. Präzisionsschneiden & Kerben: Sekundäre Schnitte und ausgeschnittene Verbindungen werden für eine perfekte Passung lasergeschnitten.
4. Roboterschweißen: Schweißnähte werden in einer Vorrichtung ausgeführt, um die Ebenheit zu gewährleisten (typischerweise innerhalb von 1 mm über 2 Meter). Bei Edelstahl spülen wir die Rückseite, um Zuckern zu verhindern.
5. Spannungsarmglühen (Optional): Für hochpräzise Pumpenanwendungen wird der Rahmen nach dem Schweißen einer thermischen Spannungsentlastung unterzogen, um die Geometrie der Rohrbiegebearbeitung zu stabilisieren.
6. Bearbeitung der Montageflächen: Obere Platten werden stirngefräst, um Koplanarität zu gewährleisten. Die Füße der Pumpe und des Motors sitzen perfekt eben.
7. Oberflächenbehandlung: Strahlen auf Sa 2,5, dann Grundieren und Lackieren nach Ihrem RAL-Code.
8. Abschließende Maßprüfung: Wir verwenden einen CMM-Arm, um alle Montagelochpositionen relativ zum Umfang des gebogenen Rohrs zu überprüfen.

Jeder kundenspezifische Grundrahmen für Pumpen wird mit einer eindeutigen ID lasermarkiert, die auf seine Rohrbiegebearbeitungsparameter und Schweißprotokolle verweist.

Technische Vorteile der Rohrbiegebearbeitung gegenüber traditioneller Fertigung:

Viele Käufer fragen: “Warum sollte ich für einen Grundrahmen für Pumpen die Rohrbiegebearbeitung spezifizieren, anstatt nur gerade Stücke zu schweißen?” Die Antwort liegt in der Strukturmechanik und den Lebenszykluskosten.

• Durchgehende Faserstruktur: In einem gebogenen Rohr fließt das Korn des Metalls um die Ecke. Geschweißte Ecken haben eine wärmebeeinflusste Zone (WEZ), die spröde ist. Unter den ständigen Mikrovibrationen einer rotierenden Pumpe können geschweißte Ecken über 10-15 Jahre Ermüdungsrisse entwickeln. Eine Ecke aus Rohrbiegebearbeitung wird dies nicht tun.
• Reduzierte Schweißnähte: Jede Schweißnaht ist ein potenzieller Leckagepfad oder Korrosionsort. Ein typischer rechteckiger Grundrahmen für Pumpen hat 4 Ecken. Mit der Rohrbiegebearbeitung können wir dies auf nur eine Längsschweißnaht am geraden Abschnitt reduzieren, falls eine vollständige Schleife benötigt wird.
• Innenzugang: Da das Rohr durchgehend ist, können Sie Drähte, Sensoren oder sogar Rohrleitungen mit kleinem Durchmesser im Rahmen selbst verlegen. Dies hält Ihr Pumpen-Skid ordentlich.

Für einen Kunden im Ölsandgebiet ersetzten wir ein 400 kg schweres, geschweißtes I-Träger-Pumpengrundgestell durch ein 220 kg schweres Design mit fortschrittlicher Rohrbiegetechnologie. Der leichtere Rahmen reduzierte die Versandkosten und machte einen Kran bei der Installation vor Ort überflüssig.

Branchen, die wir mit unserem kundenspezifischen Pumpengrundgestell bedienen:

Unsere Expertise in der fortschrittlichen Rohrbiegetechnologie macht unsere Grundgestelle ideal für anspruchsvolle Umgebungen:

• Chemische Verarbeitung: Edelstahlrahmen mit vollständig geschweißten, glattradiusigen Ecken verhindern Säureansammlungen.
• Wasser & Abwasser: Großdimensionierte Kohlenstoffstahlrahmen für vertikale Turbinenpumpen mit integrierter Entwässerung.
• HLK & Kühlwasser: Kompakte Rahmen für Inline-Umwälzpumpen, bei denen der Platz knapp und die Biegungen eng sind.
• Öl & Gas: Explosionsgeschützte Konstruktionen mit integrierter Erdung über das durchgehende Rohr.
• Marine & Offshore: Marine & Offshore 316L-Edelstahlrahmen mit extra starken Rohrwandungen, die wellenbedingten Bewegungen standhalten.

Häufig gestellte Fragen:

F: Können Sie eine Gleitbasis für die Motoreinstellung in den Rohrbiegerahmen integrieren?
A: Absolut. Während der Hauptumfang die fortschrittliche Rohrbiegetechnologie nutzt, schweißen wir präzisionsgefertigte Gleitschienen innerhalb der Rohrkontur ein. Die Rohre bilden die starre äußere Box; die Schlitten sind innenliegend.

F: Was ist die maximale Größe eines kundenspezifischen Pumpengrundgestells, das Sie mit fortschrittlicher Rohrbiegetechnologie herstellen können?
A: Unsere Dornbiegemaschine kann Rohre mit einem Durchmesser von bis zu 4 Zoll verarbeiten. Für größere Rahmen biegen wir die primären Eckabschnitte und schweißen gerade Zwischenstücke ein. Die Ecke bleibt durch die fortschrittliche Rohrbiegetechnologie durchgehend.

F: Stellen Sie Zeichnungen für die Positionierung der Fundamentanker zur Verfügung?
A: Ja. Jedes kundenspezifische Pumpengrundgestell wird mit einer Ankerbolzen-Schablonenzeichnung geliefert. Die Bolzenlöcher werden basierend auf der Mittellinie des gebogenen Rohrs positioniert.

F: Wie wirkt sich die fortschrittliche Rohrbiegetechnologie auf den Preis im Vergleich zu geschweißtem Winkelstahl aus?
A: Die Werkzeugkosten sind etwas höher, aber die reduzierte Schweißzeit und das geringere Materialgewicht machen ein kundenspezifisches Pumpengrundgestell mit fortschrittlicher Rohrbiegetechnologie oft wettbewerbsfähig oder günstiger als ein schwereres geschweißtes Gestell. Fordern Sie ein Angebot an, um zu vergleichen.

Fazit:

Geben Sie sich nicht mit einem Standard-Pumpengestell zufrieden, das die Ausrichtung beeinträchtigt oder Schmutz ansammelt. Wählen Sie ein kundenspezifisches Pumpengrundgestell, das die strukturellen und sauberkeitstechnischen Vorteile der fortschrittlichen Rohrbiegetechnologie nutzt. Unser Team ist bereit, die Spezifikationen Ihrer Pumpe entgegenzunehmen und ein langlebiges, präzise geformtes Fundament zu liefern, das Jahrzehnte hält.

Ob Sie einen Prototypen oder eine Produktionsserie von 500 Gestellen benötigen, jede Einheit wird als individuelles Projekt behandelt. Kontaktieren Sie uns noch heute mit Ihrem Pumpenmodell oder Ihrer Grundrisszeichnung. Wir werden innerhalb von 24 Stunden mit einem vorläufigen Designkonzept und einer budgetären Preisgestaltung für Ihr kundenspezifisches Pumpengrundgestell mit fortschrittlicher Rohrbiegetechnologie antworten.
