Professioneller Schweißservice für Edelstahl-L-Winkel zur strukturellen Unterstützung und Gerätemontage. Kundenspezifische Größen von 2 bis 24 Zoll mit vollständig durchgeschweißten Ecknähten. Die Güten 304 und 316 sind erhältlich.

Was ist das Schweißen von Edelstahl-Eckwinkeln?

Ein Stahl-Eckwinkel ist ein Strukturwinkel mit zwei senkrechten Schenkeln, der typischerweise zur Unterstützung von Regalen, zur Montage von Geräten oder zur Verstärkung von Rahmen verwendet wird. Das Schweißen von Edelstahl-Eckwinkeln ist der Prozess, bei dem zwei Edelstahlstücke in einem 90-Grad-Winkel verbunden werden, um diese Form zu bilden, oder ein Verstärkungsknotenblech an der Ecke eines gebogenen Winkels angeschweißt wird. Edelstahl enthält mindestens 10,5 Prozent Chrom, das auf der Oberfläche eine passive Oxidschicht bildet.

Unsere Schweißtechnik verwendet Schutzgas – typischerweise Argon oder ein Helium-Argon-Gemisch –, um das geschmolzene Schweißbad vor Sauerstoff zu schützen. Dadurch kann das Chrom beim Abkühlen der Schweißnaht seine Schutzschicht neu bilden. Ein fachgerecht geschweißter Eckwinkel widersteht Rost an der Schweißnaht genauso effektiv wie das Grundmetall. Für dieses spezifische Produkt bezeichnen wir es in unserer gesamten Qualitätsdokumentation als L-Winkel-Stahl. Wir kontrollieren auch den Wärmeeintrag sorgfältig, da zu viel Hitze Chromkarbidausscheidungen verursacht, einen Zustand, der als Schweißfäule bekannt ist. Durch geringen Wärmeeintrag und die richtige Technik verhindern wir dieses Problem bei jedem L-Winkel-Stahl-Projekt.

Eckstoßkonfigurationen für Stahlwinkel:

Wir bieten drei Methoden zum Schweißen der Ecke eines Stahlwinkels an, die jeweils für unterschiedliche Belastungsanforderungen geeignet sind.

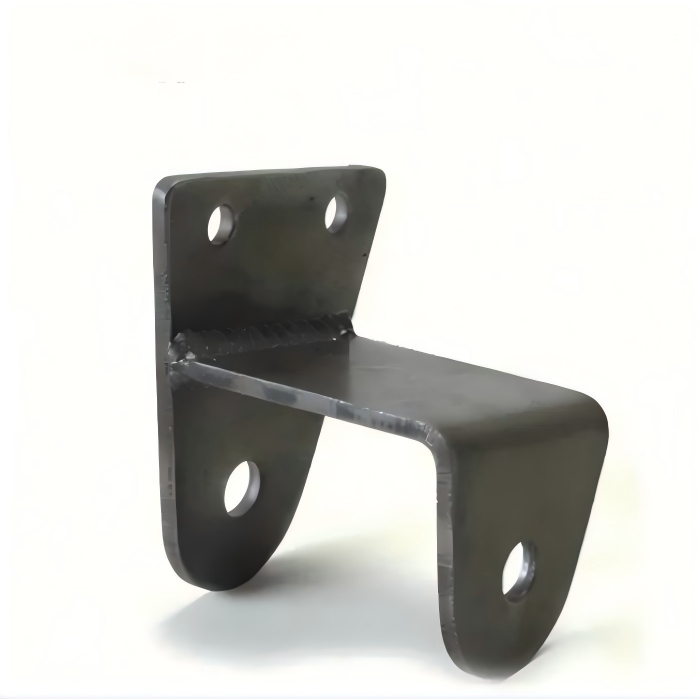

Außenkehlnaht – Für leichte bis mittlere Belastung:

Zwei flache Schenkel werden in einem 90-Grad-Winkel aneinandergefügt. Eine Kehlnaht wird an der Außenecke aufgebracht. Diese Konfiguration ist üblich für Regale und leichte Gerätemontage. Die schnellste und wirtschaftlichste Methode zur Herstellung von L-Winkel-Stahl-Komponenten.

Vollständig durchgeschweißte Ecknaht – Für Schwerlastanwendungen:

Beide Schenkel werden in einem 45-Grad-Winkel angefast und dann nur von außen geschweißt, jedoch mit Parametern, die eine Wurzelfusion erreichen. Diese Konstruktion bietet eine wesentlich höhere Festigkeit als eine Standardkehlnaht. Wird für strukturelle Unterstützung und Maschinenhalterungen verwendet, bei denen L-Winkel-Stahl hohen Belastungen standhalten muss.

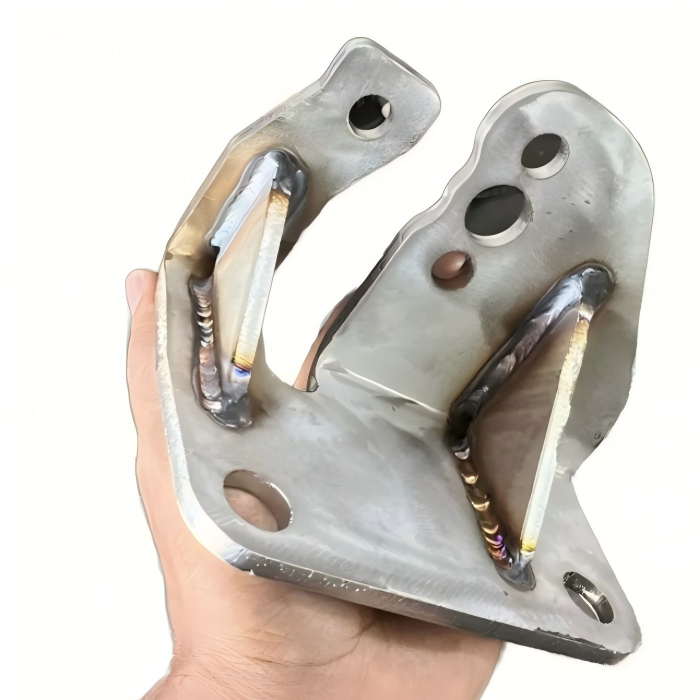

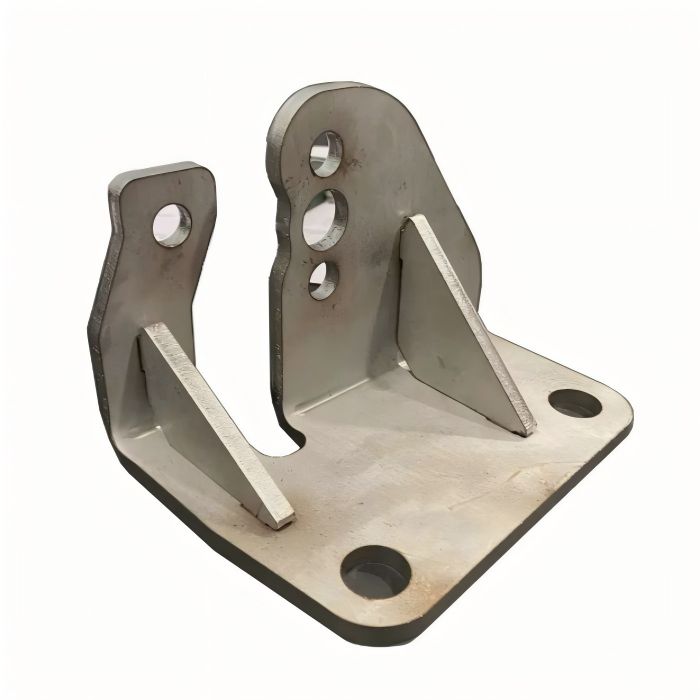

Doppelseitige Schweißnaht mit Knotenblech – Für extreme Lasten:

Nachdem die Ecke geschweißt wurde, wird ein dreieckiges Knotenblech hinzugefügt und an beiden Kanten angeschweißt. Diese Konstruktion verteilt die Spannung über eine größere Fläche. Empfohlen für Lasten über 500 Pfund oder Umgebungen mit starken Vibrationen, in denen L-Winkel-Stahl ständigen Zyklen ausgesetzt ist.

Für jede Bestellung von L-Winkel-Stahl dokumentieren wir die Stoßkonfiguration, damit Sie identische Teile nachbestellen können.

Materialauswahl für verschiedene Umgebungen:

Nicht jeder Edelstahl ist für jede Anwendung gleich gut geeignet. Wir führen drei Legierungen für die Herstellung von L-Winkel-Stahl-Komponenten.

Edelstahl 304:

Die Arbeitspferd-Legierung für die meisten industriellen und kommerziellen Anwendungen. Gute Korrosionsbeständigkeit und Schweißbarkeit. Unser Standardmaterial für den Innenbereich und die allgemeine Fertigung verwendet diese Güte, wenn Kunden L-Winkel-Stahl für normale Umgebungen bestellen. Hält Temperaturen von kryogen bis 1200°F stand.

Edelstahl 316:

Für Meeresumgebungen, Chemieanlagen oder Außeninstallationen in der Nähe von Salzwasser. Der Molybdän-Zusatz verbessert die Beständigkeit gegen Lochfraß. Ein 316 L-Winkel-Stahl kostet mehr, hält aber in Küsten- oder Chemieumgebungen unbegrenzt.

409 Edelstahl:

Kostengünstige Alternative für milde Umgebungen. Geringere Korrosionsbeständigkeit als 304, aber ausreichend für trockene Innenanwendungen. Unser Economy-L-Winkel-Stahl für nicht kritische Anwendungen verwendet dieses Material.

Wir empfehlen keinen martensitischen Edelstahl der 400er-Serie für Winkelstahl-Anwendungen. Diese Legierungen sind spröde und reißen unter Schlagbelastung.

Kantenvorbereitung und Schneidverfahren:

Die Qualität jeder L-Winkel-Stahl-Komponente beginnt mit präzisem Schneiden. Wir bieten drei Schneidverfahren an.

CNC-Laserschneiden – Für komplexe Formen:

Laserschneiden erzeugt eine saubere Kante mit minimaler Wärmeeinflusszone. Ideal für Winkel mit Löchern, Schlitzen oder gekrümmten Profilen. Die Toleranzen werden bei jedem von uns hergestellten L-Winkel-Stahl auf plus/minus 0,005 Zoll eingehalten.

Präzisionsscheren – Für gerade Schnitte an dünnem Material:

Scheren ist am schnellsten für einfache rechteckige Schenkel. Wir entgraten alle Schnittkanten vor dem Schweißen. Geeignet für Material bis zu einer Dicke von 1/4 Zoll bei der Herstellung von L-Winkel-Stahl für leichte Anwendungen.

Wasserstrahlschneiden – Für dicke Platten oder wärmeempfindliche Legierungen:

Wasserstrahl erzeugt eine kalte Schnittkante ohne thermische Verformung. Wird für Material mit einer Dicke von 1/2 bis 1 Zoll verwendet. Langsamer, aber erhält die Materialeigenschaften für L-Winkel-Stahl, der maximale Festigkeit erfordert.

Bei allen L-Winkel-Stahl-Projekten prüfen wir die Schnittkanten auf Rechtwinkligkeit. Jeder Schenkel mit einer Abweichung von mehr als 0,010 Zoll über 6 Zoll wird vor Schweißbeginn zurückgewiesen.

Schweißverfahren für verschiedene Schenkeldicken:

Wir wählen das optimale Schweißverfahren basierend auf Ihrer Schenkeldicke und dem Produktionsvolumen für jede L-Winkel-Stahl-Bestellung aus.

WIG-Schweißen für Schenkel von 1,5 mm bis 4 mm Dicke:

Manuelles WIG-Schweißen bietet eine feine Kontrolle über das Schweißbad. Bei dünnem Material verwenden wir eine niedrige Stromstärke, um Durchbrennen zu verhindern. Die Stromstärke liegt zwischen 70 und 120 Ampere mit 1/16 Zoll 308L Zusatzwerkstoff. Erzeugt das sauberste Schweißbild für sichtbare L-Winkel-Stahl-Installationen.

Gepulstes MIG-Schweißen für Schenkel von 3 mm bis 8 mm Dicke:

Der gepulste Sprühlichtbogenübergang reduziert Spritzer und ermöglicht hohe Abschmelzraten. Unser gepulstes MIG-Schweißen läuft mit 180 bis 230 Ampere und 0,045 Zoll 309L Draht. Am kosteneffektivsten für L-Winkel-Stahl-Bestellungen über 50 Stück.

Roboter-MIG-Schweißen für hohe Stückzahlen:

Für Kunden, die 200 oder mehr identische Einheiten benötigen, stellt das Roboterschweißen sicher, dass jeder L-Winkel-Stahl dem letzten gleicht. Wir programmieren Schweißbahnen direkt aus CAD-Dateien. Die Zykluszeit beträgt typischerweise 30 bis 60 Sekunden pro Winkel.

Mehrlagenschweißen für Schenkel dicker als 10 mm:

Dicker L-Winkel-Stahl erfordert mehrere Schweißlagen, um die volle Festigkeit zu erreichen. Wurzellage, Fülllagen und Decklage werden jeweils hinsichtlich der Zwischenlagentemperatur kontrolliert.

Häufige Anwendungen und Branchen:

Unsere Kunden nutzen unseren Schweißservice für viele Zwecke.

Gerätemontage:

Motors, pumps, compressors, and conveyors need sturdy support. Our brackets hold heavy machinery securely to floors or frames. Each L bracket steel used for equipment mounting includes pre drilled holes for bolts.
.

Shelving and Racking:

Industrial storage systems rely on thousands of corner brackets. We produce shelf brackets in any size from 4 to 24 inches. Welded construction prevents sagging when L bracket steel is loaded with heavy inventory.
.

Stahlbau:

Building frames, mezzanines, and platforms use corner brackets for connections between beams and columns. Full penetration welds ensure structural integrity of every L bracket steel in these applications.
.

Automotive and Truck:

Battery trays, tool boxes, and accessory mounts. Our brackets withstand road vibration and temperature extremes. 304 stainless is used for L bracket steel in vehicle applications.
.

Marine and Boat:

Seat mounts, equipment bases, rail supports. A 316 stainless corner bracket survives salt spray without rusting. Each L bracket steel for marine use receives electropolished finish.
.

Food Processing:

Equipment stands, washdown stations, conveyor supports. Our sanitary brackets have no crevices to trap bacteria. Welds are ground smooth and passivated on every L bracket steel for food plants.
.

Solar Panel Mounting:

Rooftop solar racks use corner brackets to attach frames to structures. Weather resistance is essential for L bracket steel exposed to sun and rain.
.

For each application, we adjust material grade, leg length, and weld size. A heavy duty L bracket steel for industrial use uses 1/4 inch thick legs with full penetration corner welds.
.
