Was ist ein Tri-Clamp-Bogen?

Ein Tri-Clamp-Bogen (auch Tri-Clover-Bogenfitting genannt) ist ein hygienisches Rohrverbindungsstück, das dazu dient, die Richtung des Fluidflusses – typischerweise um 45° oder 90° – in hygienischen Rohrleitungssystemen zu ändern. Im Gegensatz zu Gewinde- oder Flanschbögen verwenden Tri-Clamp-Bögen ein Schnellverschluss-Klemmverbindungssystem, das eine einfache Installation, Demontage und Reinigung ohne Spezialwerkzeuge ermöglicht.

Dieses Design wird häufig in Branchen eingesetzt, in denen Reinigungsfähigkeit, Korrosionsbeständigkeit und Kontaminationskontrolle entscheidend sind. Die glatte Innenoberfläche und die spaltfreie Struktur helfen, Bakterienansammlungen zu verhindern, was es ideal für hygienischen Fluidtransport macht.

Produktübersicht:

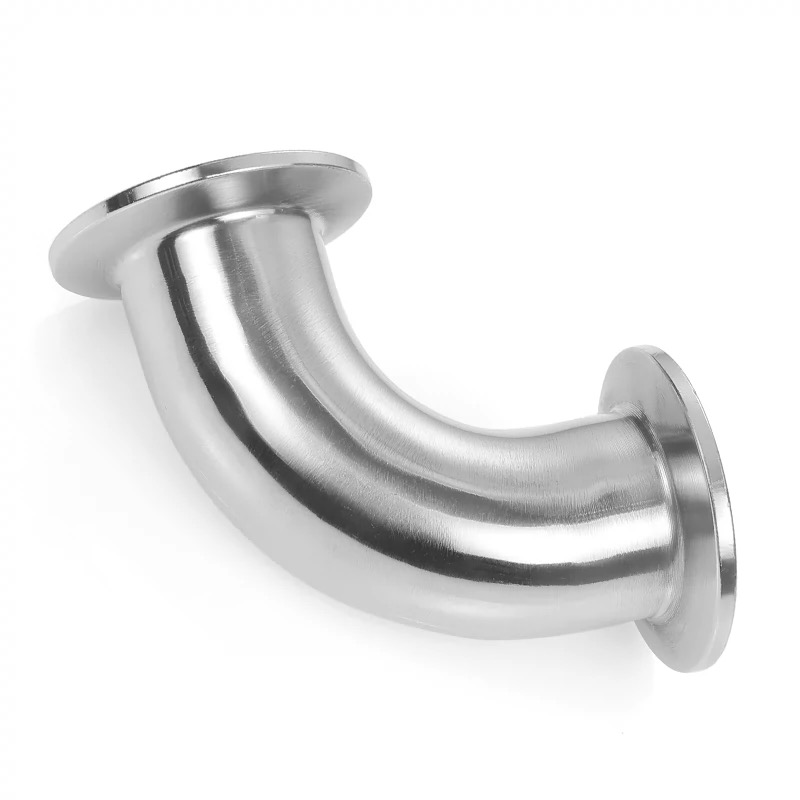

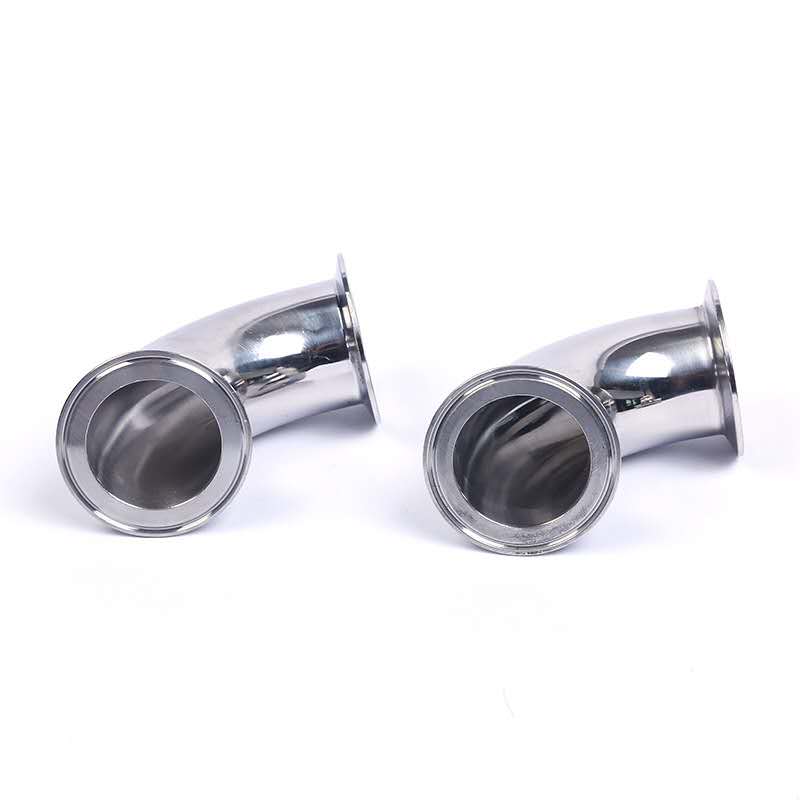

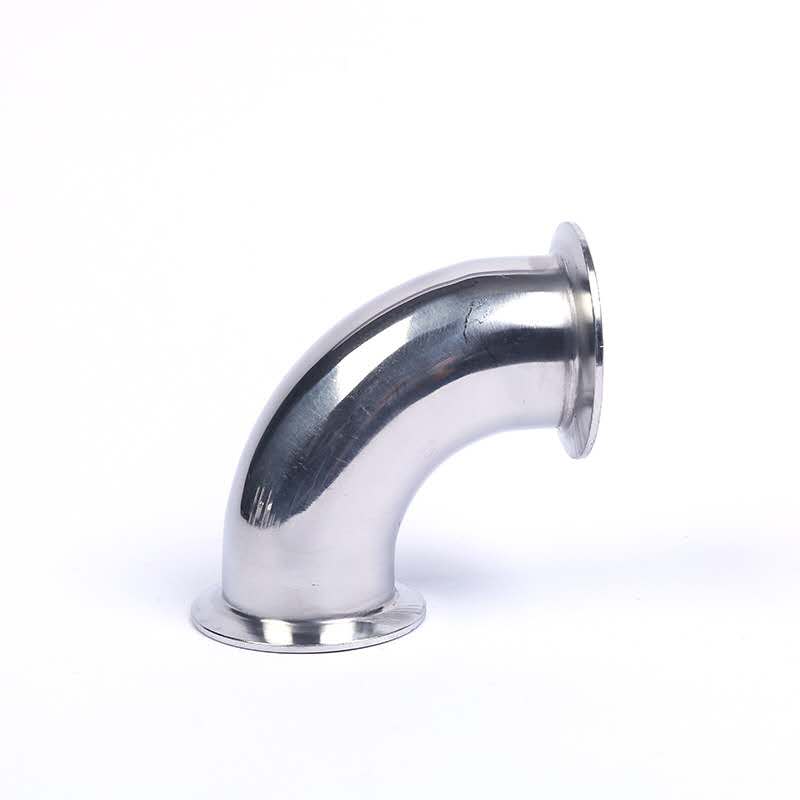

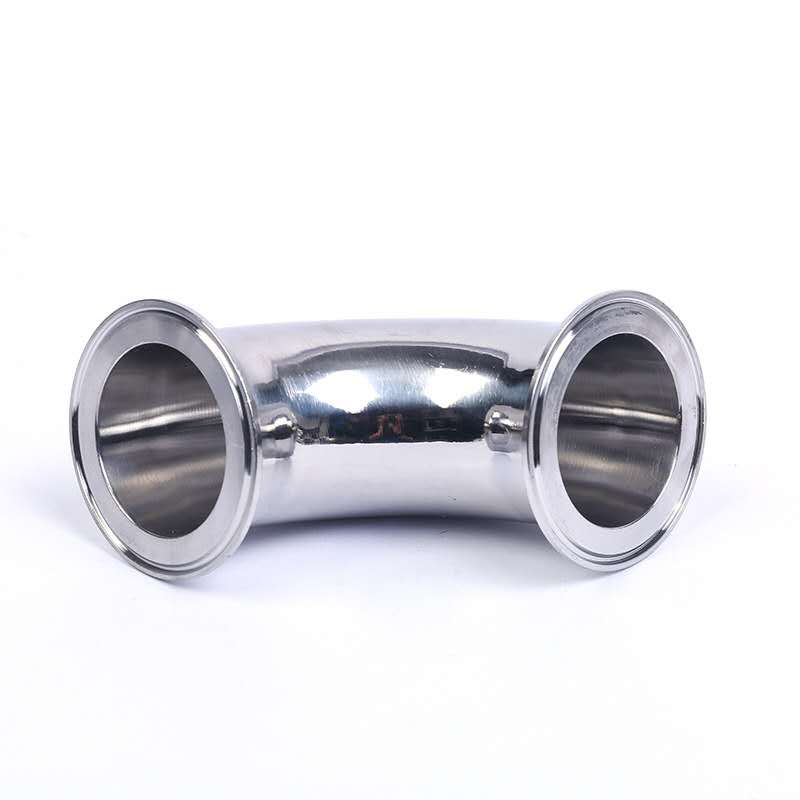

Der kundenspezifische hygienische Tri-Clamp-Bogen TIG-geschweißt aus 304 / 316 Edelstahl-Rohrverbindungsstück ist für Hochreinheitsanwendungen in der Lebensmittelverarbeitung, Milchproduktion, Getränkesystemen, Biotechnologie und pharmazeutischen Herstellung ausgelegt.

Hergestellt mittels Präzisions-TIG-Schweißen (Wolfram-Inertgas-Schweißen), gewährleistet dieser Bogenfitting starke, saubere Schweißnähte mit minimaler Oxidation und Verformung. In Kombination mit hochwertigen Edelstahlmaterialien bietet er hervorragende Korrosionsbeständigkeit und eine lange Lebensdauer selbst in aggressiven Reinigungsumgebungen wie CIP (Clean-in-Place) und SIP (Sterilize-in-Place) Systemen.

Hauptmerkmale & Vorteile:

Hygienisches Design für Sanitärsysteme:

Die Tri-Clamp-Verbindung eliminiert Gewindespalte und reduziert Kontaminationsrisiken. Innenflächen sind auf hygienische Standards poliert, was einen gleichmäßigen Fluidfluss und einfache Reinigung gewährleistet.

Hochwertige Edelstahlmaterialien:

Erhältlich in 304 Edelstahl und 316 Edelstahl, bietet:

• Hohe Korrosionsbeständigkeit
• Hervorragende Haltbarkeit in sauren oder alkalischen Umgebungen
• Eignung für lebensmittelechte und pharmazeutische Anwendungen

Präzisions-TIG-geschweißte Konstruktion

TIG-Schweißen gewährleistet:

• Starke, leckagesichere Verbindungen
• Minimale Wärmeverformung
• Saubere und optisch glatte Schweißnähte
• Hohe strukturelle Integrität unter Druck

Einfache Installation & Wartung

Das Tri-Clamp-System ermöglicht:

• Schnelle Montage und Demontage
• Werkzeugfreie Wartung
• Reduzierte Ausfallzeiten in Produktionslinien

Flexible kundenspezifische Fertigung

Flow Wing Metal unterstützt:

• Kundenspezifische Winkel (45°, 60°, 90° oder Sonderwinkel)
• Unterschiedliche Rohrdurchmesser
• Oberflächenpoliturgrade (Hochglanz, satiniert oder elektropoliert)
• OEM / ODM Produktionsanforderungen

Anwendungen in verschiedenen Branchen:

Dieser hygienische Tri-Clamp-Bogen wird häufig verwendet in:

• Lebensmittel- & Getränkeverarbeitungssysteme
  • Produktionslinien für Milch, Joghurt, Saft, Bier und Wein
• Pharmazeutische Herstellung
  • Sterile Flüssigkeitstransfersysteme
  • Bioreaktoren und Fermentationspipelines
• Molkereianlagensysteme
  • Pasteurisierungs- und Homogenisierungslinien
• Kosmetik- & Chemieverarbeitung
  • Hochreine Flüssigkeitshandhabungssysteme
• Biotechnologie- & Laborausrüstung
  • Kontrollierte Fluidtransportsysteme

Seine hygienische Struktur gewährleistet die Einhaltung strenger Industrievorschriften wie FDA- und GMP-Anforderungen.

Herstellungsverfahren:

Bei Flow Wing Metal durchläuft jeder Tri-Clamp-Bogen einen strengen Produktionsablauf:

1. Rohmaterialauswahl
   Zertifizierte 304 oder 316 Edelstahlrohre und -platten.
2. CNC-Schneiden & Umformen
   Präzisionsschneiden gewährleistet Maßgenauigkeit vor dem Biegen oder Umformen.
3. TIG-Schweißmontage
   Erfahrene Schweißer führen vollständige Durchschweißungen für maximale Festigkeit durch.
4. Innen- & Außenpolitur
   Erreichen einer hygienischen Oberflächengüte (Ra ≤ 0,8 μm oder besser auf Anfrage).
5. Qualitätskontrolle
   Beinhaltet Maßprüfungen, Schweißnahtinspektion und Druckprüfung.
6. Endreinigung & Verpackung
   Reinraumähnliche Handhabung für kontaminationsfreie Lieferung.

Warum Flow Wing wählen?

Flow Wing Metal spezialisiert sich auf kundenspezifische Präzisionsmetallkomponenten und hygienische Edelstahlfittings. Mit fortschrittlichen CNC-Bearbeitungsmöglichkeiten und erfahrener Schweißexpertise bieten wir zuverlässige OEM-Fertigungslösungen für globale Industriekunden.

Zu unseren Vorteilen gehören:

• Stabile Produktionskapazität für kleine und große Chargen
• Strenges ISO-Qualitätskontrollsystem
• Kundenspezifische technische Unterstützung für Sonderfittings
• Exportfertige Verpackung und globale Logistikunterstützung
• Schnelle Reaktion für Prototypen- und Musterentwicklung

Fallstudie: Flow Wing Kundenspezifisches Tri-Clamp-Bogen-Projekt

Ein europäischer Hersteller von Getränkeausrüstung benötigte ein hochpräzises Upgrade seines hygienischen Rohrleitungssystems für seine Saftproduktionslinie. Die Herausforderung bestand darin, den Strömungswiderstand zu reduzieren und gleichzeitig strenge Hygienestandards unter Hochtemperatur-CIP-Reinigungszyklen einzuhalten.

Flow Wing Metal lieferte eine kundenspezifische Lösung aus 316 Edelstahl-Tri-Clamp-Bögen mit:

• Optimierter 90°-Strömungsgeometrie
• Innenhochglanzpolitur (Ra ≤ 0,6 μm)
• TIG-geschweißten nahtlosen Verbindungen
• Vollständiger Kompatibilität mit bestehenden Tri-Clamp-Rohrleitungssystemen

Nach der Implementierung berichtete der Kunde:

• Verbesserte Fluidflusseffizienz
• Einfachere Reinigungsprozesse mit reduzierter Rückstandsbildung
• Erhöhte Systemzuverlässigkeit im Dauerbetrieb

Der Erfolg dieses Projekts stärkte die langfristige Zusammenarbeit und führte zu wiederholten Bestellungen für zusätzliche hygienische Fittings in mehreren Produktionslinien.
