Diese Anleitung behandelt segmentierte Rohrleitungsbögen für geschweißte Rohrleitungssysteme, einschließlich der Auswahl des Biegeradius, der Schweißvorbereitung und der Kompatibilität mit Schwerlast-Rohrbiegeanwendungen. Ideal für Stahl-, Edelstahl- und Legierungsrohrleitungen.

Was sind segmentierte Rohrleitungsbögen?

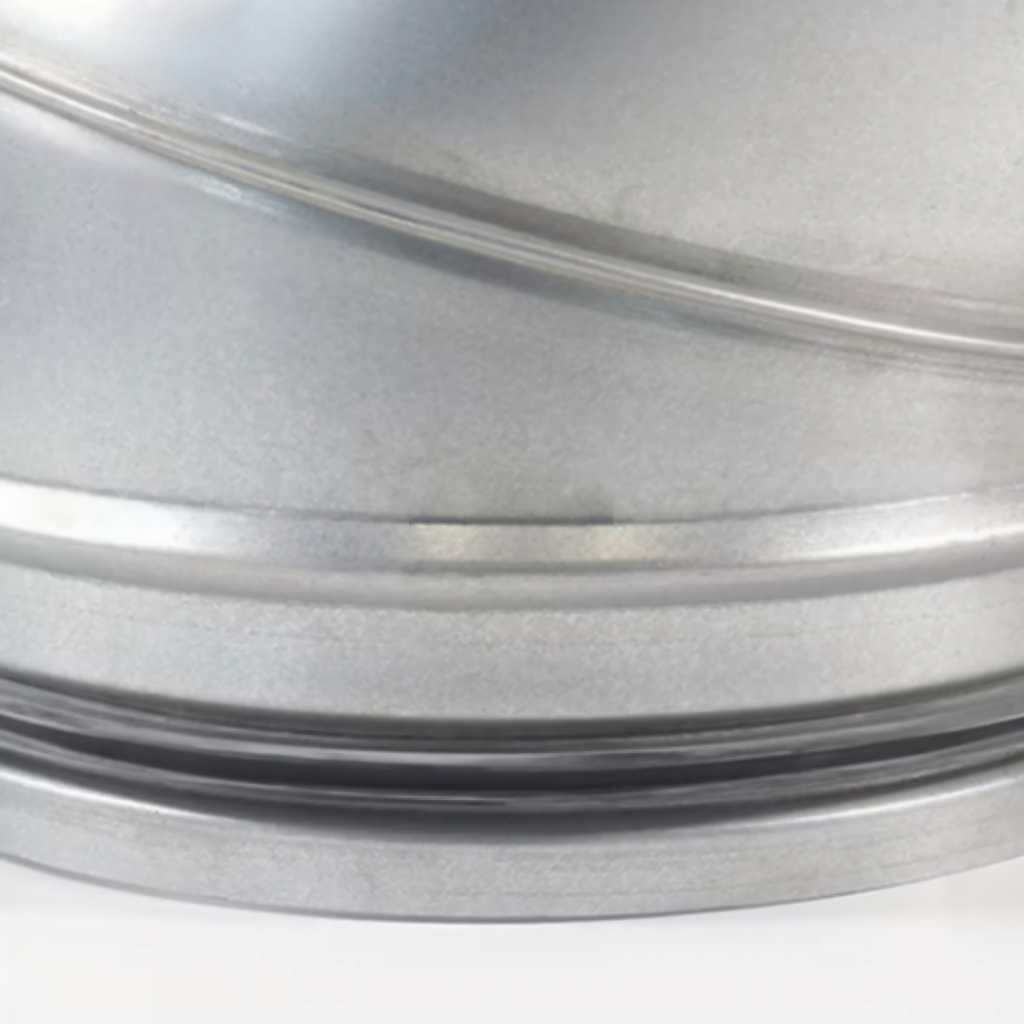

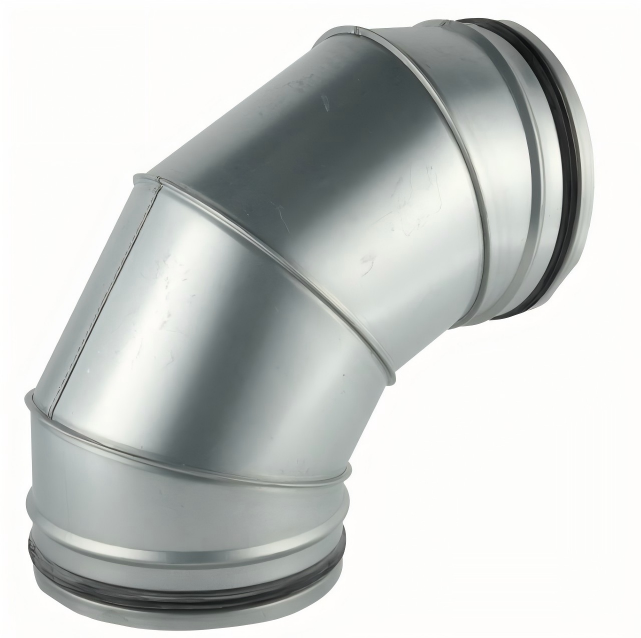

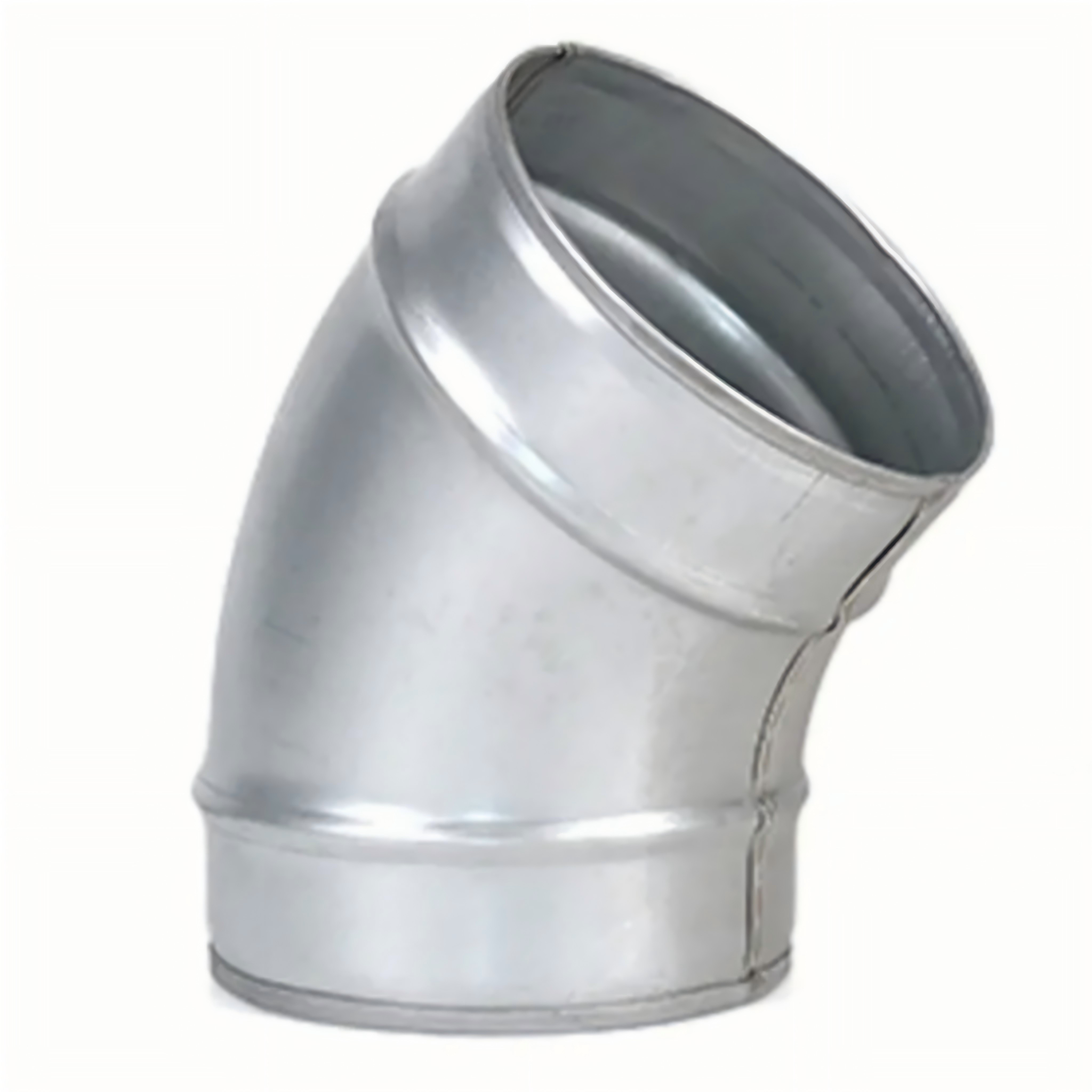

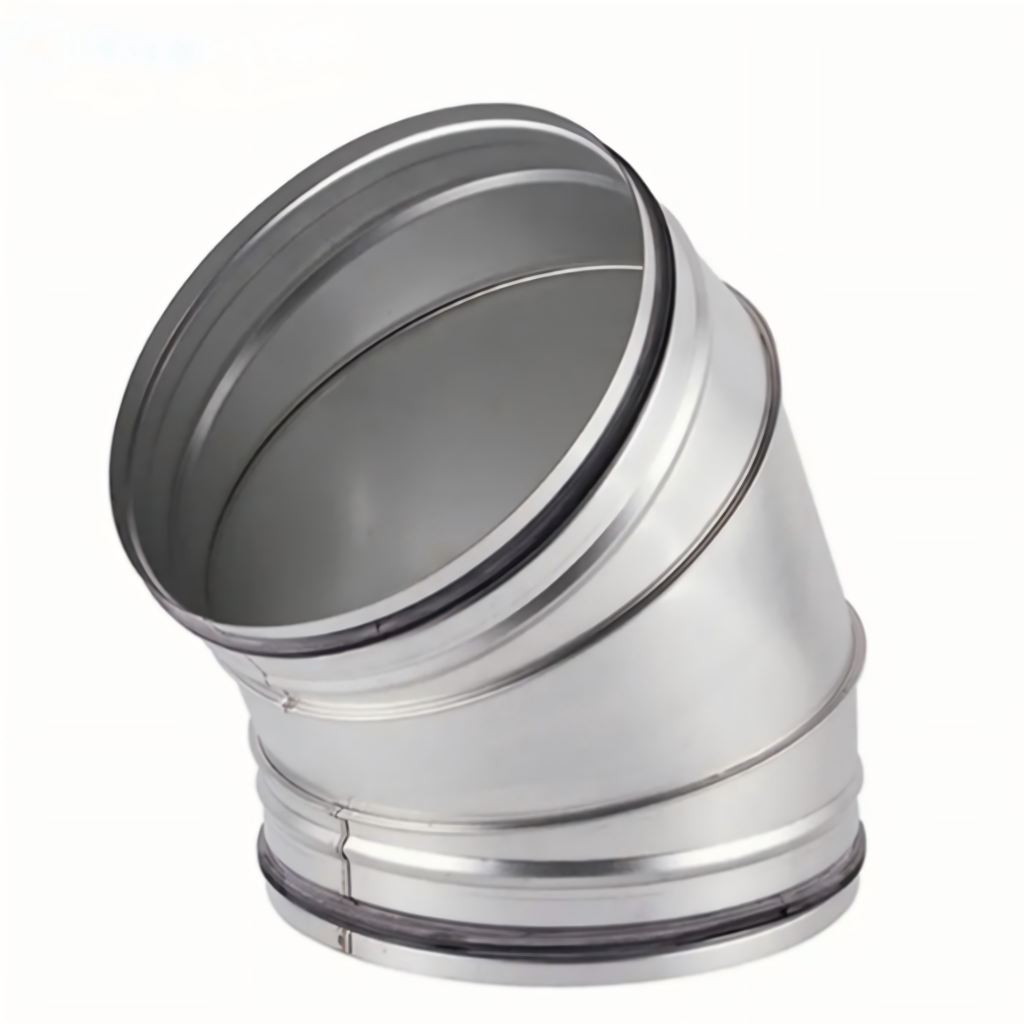

Ein segmentierter Rohrleitungsbogen ist ein gefertigtes Formstück, das aus mehreren geraden oder konischen Segmenten besteht, die zusammengeschweißt werden, um eine glatte Kurve zu bilden. Jedes Segment wird typischerweise aus einem geraden Rohr oder Rohrleitungsabschnitt in einem bestimmten Gehrungswinkel geschnitten. Wenn sie durch Schweißen verbunden werden, erzeugen diese Segmente gemeinsam einen Biegewinkel von 15° bis 180°, mit Radien, die die üblichen Formgebungsgrenzen überschreiten können.

Der Hauptvorteil segmentierter Rohrleitungsbögen liegt in ihrer Anpassungsfähigkeit. Während ein standardmäßiger Dornbiegevorgang durch die Maschinenkapazität und die Materialrückfederung begrenzt ist, können mit segmentierten Rohrleitungsbögen praktisch beliebige Radien mit einfachen Schneid- und Schweißgeräten erzielt werden. Übliche Konfigurationen umfassen 3-Segment-, 5-Segment- oder sogar 9-Segment-Bögen, wobei mehr Segmente ein glatteres Profil erzeugen.

Warum segmentierte Rohrleitungsbögen gegenüber herkömmlichen Bögen wählen?

Für schweißorientierte Werkstätten bieten diese Komponenten deutliche Vorteile:

Große Radienkapazität. Standard-Biegemaschinen können oft keinen Radius über 5D (wobei D der Rohrleitungsdurchmesser ist) erzeugen. Mit einem segmentierten Fertigungsansatz können Sie problemlos 10D, 20D oder kundenspezifische Radien ohne Spezialwerkzeuge erreichen.

Materialvielfalt. Exotische Legierungen, Edelstahl und Rohre mit dicken Wänden, die beim Warmbiegen zum Reißen neigen, können mit dieser schweißbasierten Methode erfolgreich gefertigt werden.

Feldmodifikation. Wenn ein vorgebogenes Rohr vor Ort nicht passt, kann die Geometrie während der Installation durch Hinzufügen oder Entfernen von Abschnitten angepasst werden.

Reduzierte Rückfederung. Geschweißte Segmente behalten ihre Geometrie dauerhaft bei, im Gegensatz zu kalt gebogenen Rohren, die mit der Zeit nachlassen können.

Aus diesen Gründen wird diese Fertigungstechnik häufig in Kraftwerken, Offshore-Plattformen, Bergbauanlagen und der Schwermaschinenindustrie vorgeschrieben.

Schweißverfahren für segmentierte Rohrleitungsbögen:

Das Schweißen ist der kritische Vorgang, der die Qualität und Sicherheit jedes segmentierten Rohrleitungsbogens bestimmt. Unsachgemäßes Schweißen führt zu Fehlausrichtung, mangelnder Durchschweißung oder Spannungskonzentration an den Segmentverbindungen.

Stoßvorbereitung und -design:

Jedes Segment in einem segmentierten Rohrleitungsbogen benötigt abgeschrägte Enden, um Stumpfnähte mit voller Durchschweißung zu ermöglichen. Bei Wanddicken unter 6 mm ist eine einfache V-Naht mit 30° bis 37,5° ausreichend. Bei dickeren Wänden über 12 mm reduzieren Verbundabschrägungen oder J-Nahtvorbereitungen das Schweißvolumen und den Verzug.

Die Passung zwischen benachbarten Segmenten muss eine konzentrische Ausrichtung gewährleisten. Ein Versatz von mehr als 1,5 mm erzeugt Spannungsspitzen. Bei der Herstellung von segmentierten Rohrleitungsbögen mit großem Radius helfen temporäre Stützringe oder innere Klammern, die Ausrichtung während des Wurzelgangschweißens aufrechtzuerhalten.

Schweißmethoden:

Für segmentierte Rohrleitungsbögen kommen je nach Material und Zugänglichkeit mehrere Schweißverfahren in Frage:

GTAW- oder WIG-Schweißen bietet höchste Qualität für Wurzelgänge, insbesondere bei Edelstahl oder dünnwandigen Rohrleitungen. Die Wahl des Zusatzwerkstoffs muss der Grundmaterialzusammensetzung entsprechen.

SMAW- oder E-Hand-Schweißen ist bei der Feldfertigung von segmentierten Rohrleitungsbögen aus Kohlenstoffstahl üblich. E7018-Elektroden bieten gute mechanische Eigenschaften.

GMAW- oder MIG-Schweißen verbessert die Produktivität bei segmentierten Rohrleitungsbögen mit langen Nähten, erfordert jedoch ein geeignetes Schutzgas und sauberes Material.

Für kritische Anwendungen wie in der Nuklear- oder Chemietechnik sollte jede Schweißnaht an einem segmentierten Rohrleitungsbogen mit einer Schweißverfahrensprüfung und Schweißerqualifikationsnachweisen verfolgt werden.

Schweißreihenfolge und Verzugskontrolle:

Segmentierte Rohrleitungsbögen umfassen mehrere Umfangsschweißnähte. Die Schweißreihenfolge beeinflusst direkt die endgültige Winkelgenauigkeit. Eine gängige Praxis ist es, zuerst alle Segmente zu heften, den gesamten Biegewinkel mit einem digitalen Winkelmesser zu überprüfen und dann abwechselnde Verbindungen zu schweißen, um die Wärmezufuhr zu verteilen. Bei langen segmentierten Rohrleitungsbögen über 2 Meter verhindert das Drehen der Baugruppe während des Schweißens ein Durchhängen.

Eine Wärmebehandlung nach dem Schweißen kann für segmentierte Rohrleitungsbögen aus legiertem Stahl mit einer Wanddicke über 25 mm oder wenn es von technischen Normen gefordert wird, erforderlich sein.

Qualitätskontrolle und Prüfung:

Nach der Fertigstellung eines segmentierten Rohrleitungsbogens gewährleistet eine gründliche Inspektion die Zuverlässigkeit.

Maßliche Überprüfung. Der Biegewinkel, der Mittellinienradius und die geraden Tangentenlängen müssen den Zeichnungsanforderungen entsprechen. Eine Toleranz von ±0,5° pro Segment ist üblich.

Sichtprüfung. Jede Schweißnaht am segmentierten Rohrleitungsbogen muss frei von Rissen, Porosität, Einbrandkerben und mangelnder Verschmelzung sein.

Zerstörungsfreie Prüfung. Für Hochdruck- oder sicherheitsrelevante Installationen überprüfen Durchstrahlungs- oder Ultraschallprüfungen die innere Schweißnahtintegrität. Farbeindringprüfung ist für segmentierte Rohrleitungsbögen aus Edelstahl geeignet.

Hydrostatische Prüfung. Wenn ein segmentierter Rohrleitungsbogen unter Druck stehende Flüssigkeit enthalten wird, bestätigt ein Abnahmetest mit dem 1,5-fachen des Betriebsdrucks die Dichtheit.

Integration mit Rohrbiegevorgängen:

Viele Fertigungswerkstätten kombinieren traditionelles Rohrbiegen mit segmentierten Rohrleitungsbögen, um Kosten und Leistung zu optimieren. So arbeiten sie zusammen.

Hybride Ansätze. Für eine Kurve mit großem Radius könnte eine Werkstatt einen standardmäßigen 30°-Dornbiegevorgang plus einen 3-Segment-segmentierten Rohrleitungsbogen verwenden, um einen ungeraden Winkel wie 67° zu erreichen.

Übergangsabschnitte. Beim Verbinden eines gebogenen Rohrs mit einem segmentierten Rohrleitungsbogen müssen die Schweißenden in Wanddicke und Abschrägungsprofil übereinstimmen. Ein gerades Spulenstück erleichtert oft die Passung.

Grenzen der Biegemaschine. Wenn Ihre Biegemaschine aufgrund der Verfügbarkeit von Werkzeugen oder der Materialfestigkeit einen erforderlichen Radius nicht erreichen kann, bieten segmentierte Rohrleitungsbögen einen zuverlässigen Ausweg ohne Fremdvergabe.

Durch das Angebot sowohl von Biege- als auch von segmentierten Rohrleitungsbogen-Fertigungsdienstleistungen kann eine Schweißwerkstatt auf komplexere Projekte bieten und Verzögerungen durch Unteraufträge vermeiden.

Häufige Anwendungen mit segmentierten Rohrleitungsbögen:

Segmentierte Rohrleitungsbögen dienen anspruchsvollen Umgebungen, in denen Zuverlässigkeit nicht beeinträchtigt werden darf.

Elektrische Leitungssysteme. Große Kabeltrassen in Kraftwerken verwenden segmentierte Leitungskrümmungen, um Hochspannungskabel um Hindernisse herum zu schützen, ohne die Zugradiusgrenzen zu überschreiten.

Pneumatische Förderleitungen. Abrasive Materialien erodieren schnell Standardbögen. Dickwandige segmentierte Leitungskrümmungen mit austauschbaren Segmenten verlängern die Lebensdauer.

Schlammleitungen. Bergbaubetriebe verlassen sich auf segmentierte Leitungskrümmungen mit verschleißfesten Auflagen, die durch Schweißen aufgebracht werden.

Kaltwasserhauptleitungen. Isolierte Rohre profitieren von segmentierten Leitungskrümmungen, da der allmähliche Radius eine durchgehende Isolierung ohne Lücken ermöglicht.

In jedem Fall stellt ordnungsgemäßes Schweißen sicher, dass die segmentierte Leitungskrümmung benachbarte gerade Abschnitte überdauert.

Materialauswahl:

Die Wahl des richtigen Materials wirkt sich direkt auf die Schweißbarkeit und die Lebensdauer aus.

Kohlenstoffstahl A106 oder A53 Güte B ist am gebräuchlichsten für allgemeine segmentierte Leitungskrümmungen. Bei Umgebungstemperaturen unter 5 °C kann eine Vorwärmung erforderlich sein.

Edelstahl 304 oder 316 bietet Korrosionsbeständigkeit für chemische und maritime Umgebungen. Rückspülung mit Argon bewahrt die Schweißnahtintegrität.

Verzinkter Stahl erfordert Vorsicht. Das Schweißen zerstört die Zinkbeschichtung in der Nähe der Verbindung, daher muss in korrosiven Umgebungen nach dem Schweißen zinkreiche Farbe auf segmentierte Leitungskrümmungen aufgetragen werden.

Legierungsstahl P11 oder P22 eignet sich für Hochtemperaturdampfleitungen. Eine strenge Wärmebehandlung nach dem Schweißen ist zwingend erforderlich.

Bestellen Sie segmentierte Leitungskrümmungen mit Materialprüfzeugnissen und überprüfen Sie die Rückverfolgbarkeit zu den Schmelznummern.

Fazit:

Segmentierte Leitungskrümmungen stellen eine vielseitige, schweißbasierte Lösung für Richtungsänderungen in Leitungssystemen dar, bei denen Standardbiegungen nicht ausreichen. Durch die Beherrschung der oben beschriebenen Schweißverfahren, Verbindungskonstruktionen, Verformungskontrolle und Prüfmethoden können Fertigungswerkstätten hochwertige segmentierte Leitungskrümmungen für Energie-, Industrie- und Infrastrukturprojekte herstellen.

Für Unternehmen, die auf Rohrschweißen und -biegen spezialisiert sind, erweitert die Aufnahme von segmentierten Leitungskrümmungen in Ihr Serviceangebot Ihre Fähigkeiten ohne teure Maschinen. Jede Schweißnaht wird zu einer Gelegenheit, Präzision und Zuverlässigkeit zu demonstrieren. Wenn Kunden eine 90°-Kurve in einer 12-Zoll-Leitung mit einem 5-Meter-Radius benötigen, liefern segmentierte Leitungskrümmungen das, was Biegemaschinen nicht können.
