Esta guía cubre curvas de conducto segmentadas para sistemas de conductos soldados, incluyendo la selección del radio de curvatura, la preparación de la soldadura y la compatibilidad con aplicaciones de doblado de tuberías de servicio pesado. Ideal para conductos de acero, acero inoxidable y aleaciones.

¿Qué son las curvas de conducto segmentadas?

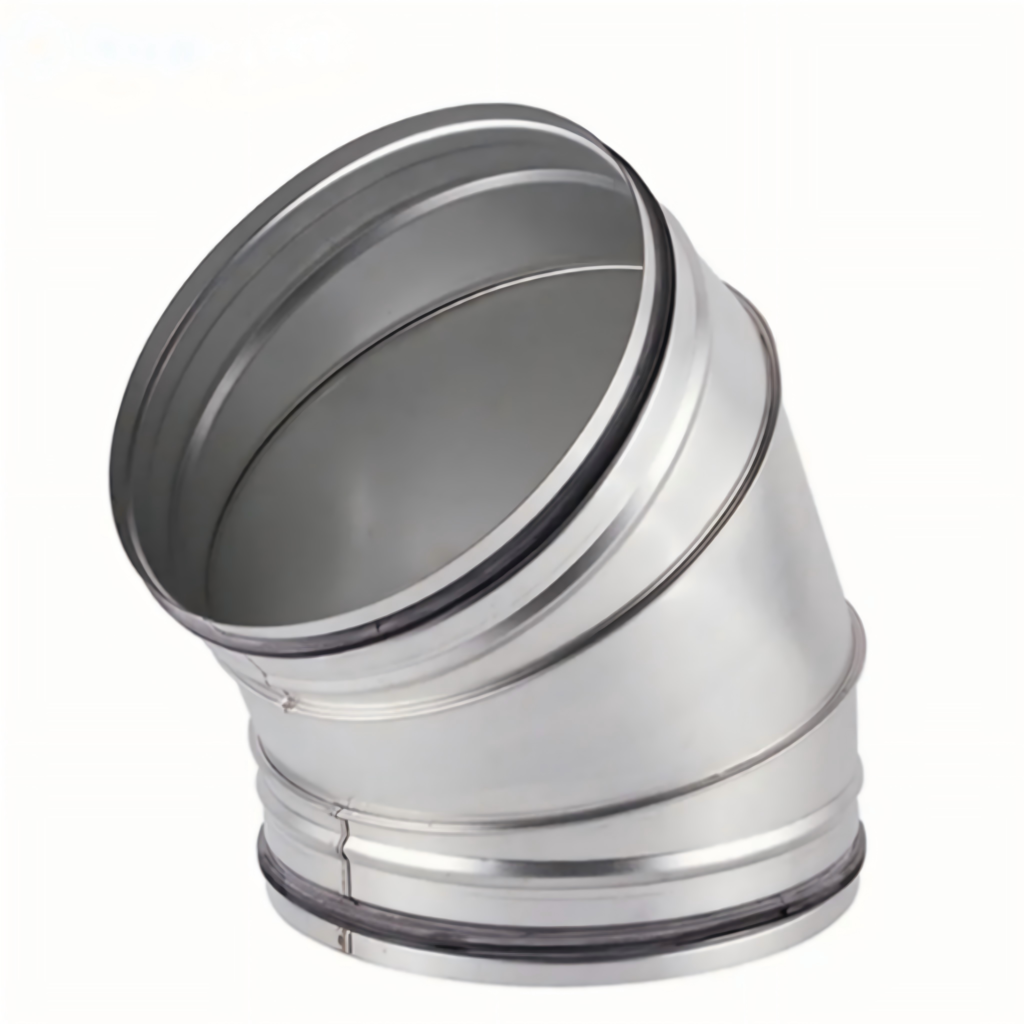

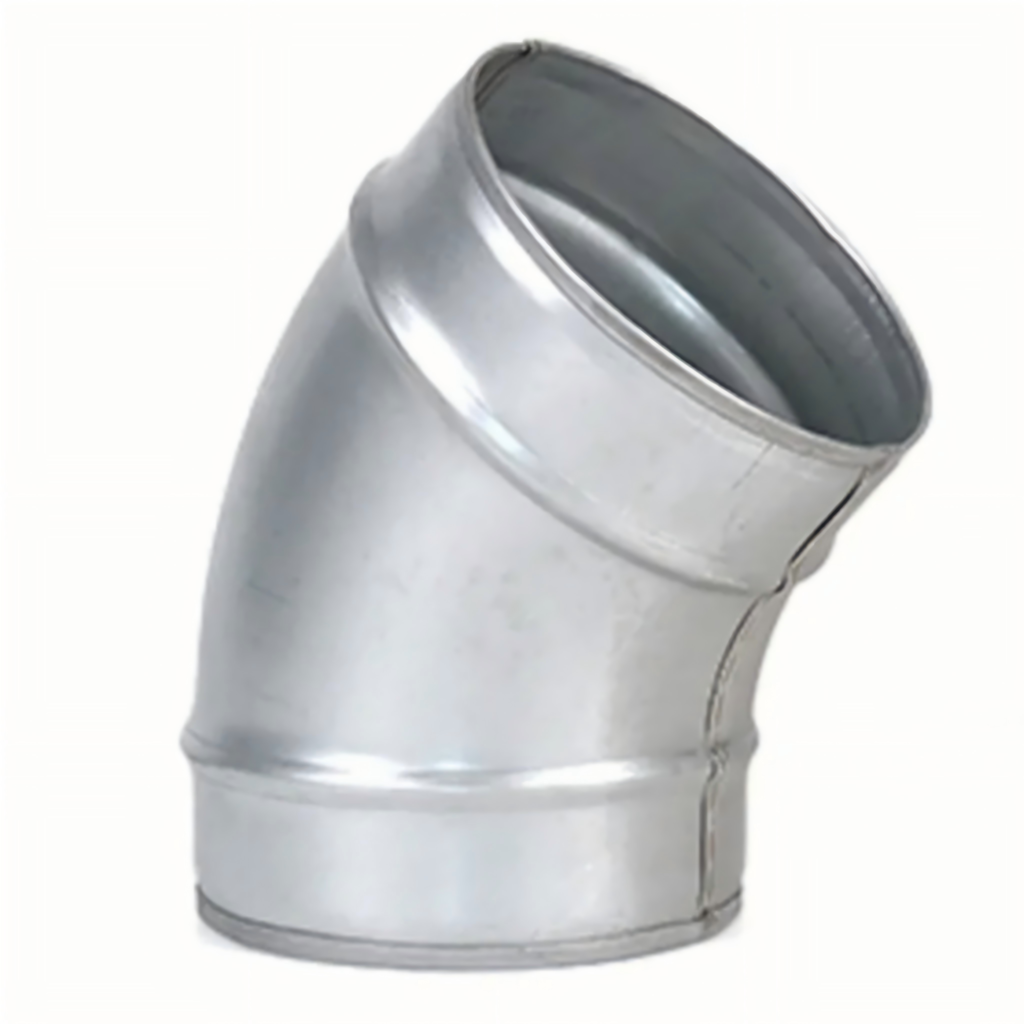

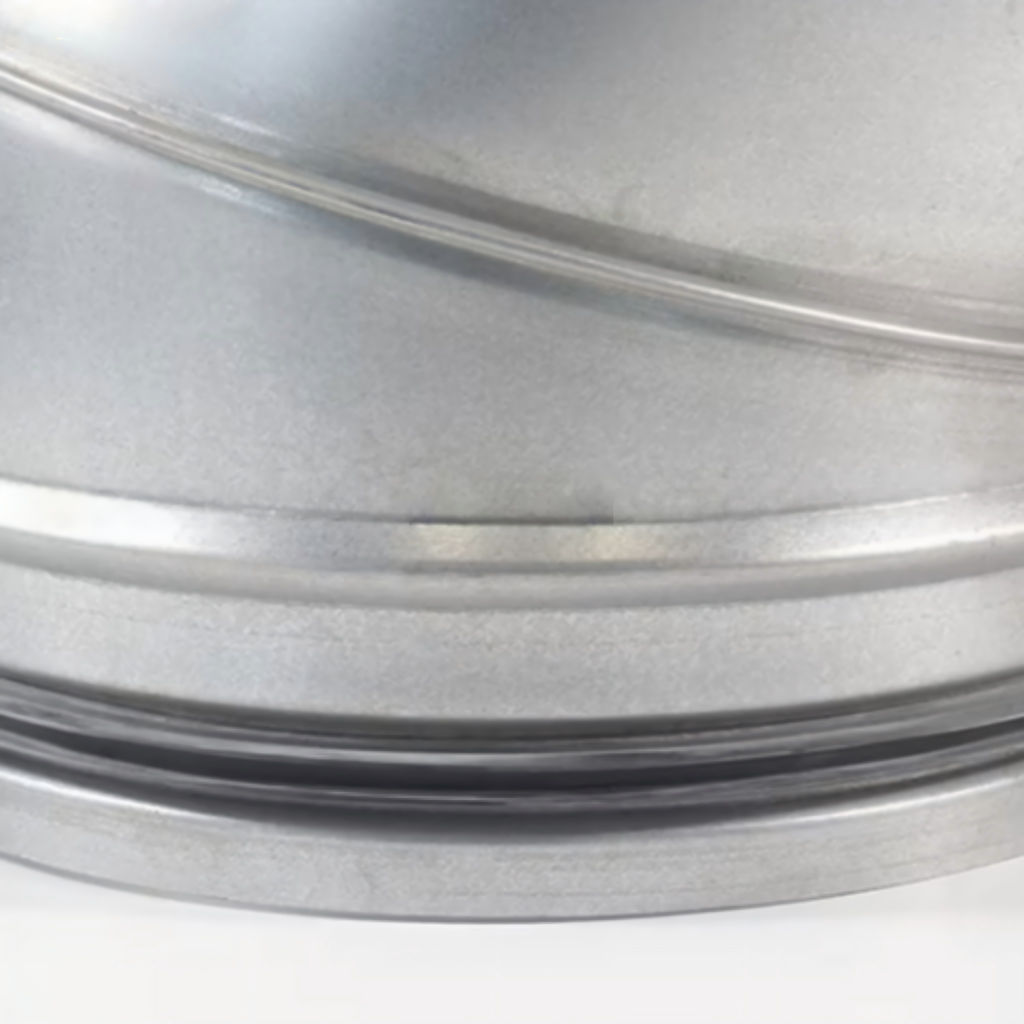

Una curva de conducto segmentada es un accesorio fabricado compuesto por varios segmentos rectos o cónicos soldados entre sí para formar una curva suave. Cada segmento se corta típicamente de una sección recta de tubería o conducto en un ángulo de inglete específico. Al unirse mediante soldadura, estos segmentos crean colectivamente un ángulo de curvatura que va de 15° a 180°, con radios que pueden exceder los límites de formación estándar.

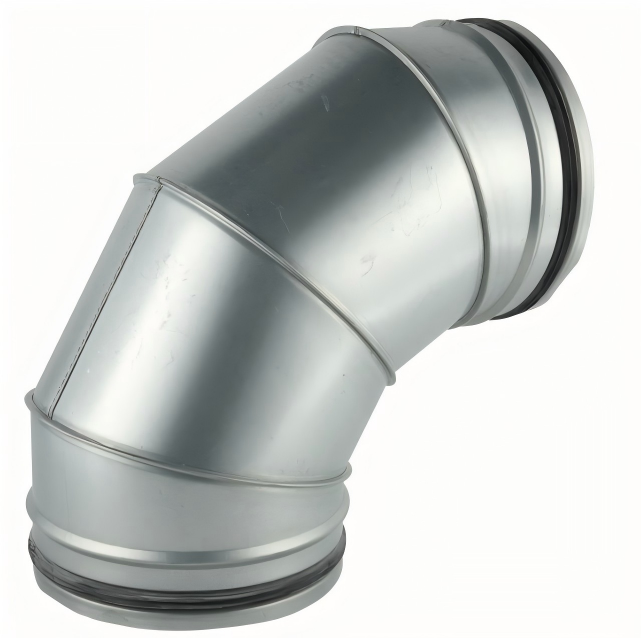

La principal ventaja de las curvas de conducto segmentadas radica en su adaptabilidad. Mientras que una curva de mandril estándar está limitada por la capacidad de la máquina y el retroceso elástico del material, las curvas de conducto segmentadas pueden lograr prácticamente cualquier radio utilizando equipos básicos de corte y soldadura. Las configuraciones comunes incluyen curvas de 3 segmentos, 5 segmentos o incluso 9 segmentos, donde más segmentos producen un perfil más suave.

¿Por qué elegir curvas de conducto segmentadas en lugar de curvas convencionales?

Para talleres centrados en la soldadura, estos componentes ofrecen beneficios distintivos:

Capacidad de radio grande. Las máquinas de doblado estándar a menudo no pueden producir un radio que exceda 5D (donde D es el diámetro del conducto). Utilizando un enfoque de fabricación segmentada, puede lograr fácilmente radios de 10D, 20D o personalizados sin necesidad de herramientas especiales.

Versatilidad del material. Las aleaciones exóticas, el acero inoxidable y las tuberías de pared gruesa que tienden a agrietarse durante el doblado en caliente se pueden fabricar con éxito utilizando este método basado en soldadura.

Modificación en campo. Si una tubería previamente doblada no encaja en el sitio, la geometría se puede ajustar agregando o quitando secciones durante la instalación.

Retroceso elástico reducido. Los segmentos soldados retienen su geometría permanentemente, a diferencia de las tuberías dobladas en frío que pueden relajarse con el tiempo.

Por estas razones, esta técnica de fabricación se especifica ampliamente en plantas de energía, plataformas marinas, instalaciones mineras y construcción industrial pesada.

Procedimientos de soldadura para curvas de conducto segmentadas:

La soldadura es la operación crítica que determina la calidad y seguridad de cualquier curva de conducto segmentada. Una soldadura inadecuada conduce a desalineación, falta de penetración o concentración de esfuerzos en las uniones de los segmentos.

Diseño y preparación de la unión:

Cada segmento en una curva de conducto segmentada requiere extremos biselados para acomodar soldaduras a tope de penetración completa. Para espesores de pared inferiores a 6 mm, un bisel en V simple de 30° a 37.5° es suficiente. Para paredes más gruesas de más de 12 mm, los biseles compuestos o las preparaciones en J reducen el volumen de soldadura y la distorsión.

El ajuste entre segmentos adyacentes debe mantener una alineación concéntrica. Una desalineación que exceda 1.5 mm crea concentradores de esfuerzos. Al fabricar curvas de conducto segmentadas de radio largo, los anillos de respaldo temporales o las abrazaderas internas ayudan a mantener la alineación durante la soldadura de la raíz.

Métodos de Soldadura:

Varios procesos de soldadura se aplican a las curvas de conducto segmentadas dependiendo del material y el acceso:

GTAW o soldadura TIG proporciona la más alta calidad para las pasadas de raíz, especialmente en acero inoxidable o conductos de pared delgada. La selección del metal de aporte debe coincidir con la composición del material base.

SMAW o soldadura por electrodo revestido es común para curvas de conducto segmentadas de acero al carbono en fabricación de campo. Los electrodos E7018 ofrecen buenas propiedades mecánicas.

GMAW o soldadura MIG mejora la productividad para curvas de conducto segmentadas de costura larga, pero requiere un gas de protección adecuado y material limpio.

Para aplicaciones críticas como servicio nuclear o químico, cada soldadura en una curva de conducto segmentada debe rastrearse con una especificación de procedimiento de soldadura y registros de calificación del soldador.

Secuencia de soldadura y control de distorsión:

Las curvas de conducto segmentadas implican múltiples soldaduras circunferenciales. La secuencia de soldadura afecta directamente la precisión angular final. Una práctica común es unir todos los segmentos primero, verificando el ángulo de curvatura general con un transportador digital. Luego, soldar uniones alternas para distribuir la entrada de calor. Para curvas de conducto segmentadas largas que exceden los 2 metros, rotar el conjunto durante la soldadura evita el pandeo.

Puede ser necesario un tratamiento térmico posterior a la soldadura para curvas de conducto segmentadas de acero aleado con un espesor de pared superior a 25 mm o cuando lo especifiquen las normas de ingeniería.

Control de calidad e inspección:

Después de completar una curva de conducto segmentada, una inspección exhaustiva garantiza la confiabilidad.

Verificación dimensional. El ángulo de curvatura, el radio de la línea central y las longitudes tangentes rectas deben coincidir con los requisitos del plano. Una tolerancia de ±0.5° por segmento es típica.

Inspección visual. Cada soldadura en la curva de conducto segmentada debe estar libre de grietas, porosidad, socavación y falta de fusión.

Ensayos no destructivos. Para instalaciones de alta presión o relacionadas con la seguridad, la radiografía o las pruebas ultrasónicas verifican la integridad interna de la soldadura. La inspección por líquidos penetrantes es adecuada para curvas de conducto segmentadas de acero inoxidable.

Prueba hidrostática. Cuando una curva de conducto segmentada contendrá fluido presurizado, una prueba de presión a 1.5 veces la presión de operación confirma la estanqueidad.

Integración con operaciones de doblado de tuberías:

Muchos talleres de fabricación combinan el doblado tradicional de tuberías con curvas de conducto segmentadas para optimizar el costo y el rendimiento. Así es como funcionan juntos.

Enfoques híbridos. Para un giro de radio grande, un taller podría usar una curva de mandril estándar de 30° más una curva de conducto segmentada de 3 segmentos para alcanzar un ángulo impar como 67°.

Secciones de transición. Al conectar una tubería doblada a una curva de conducto segmentada, los extremos de la soldadura deben coincidir en espesor de pared y perfil de bisel. Una pieza de carrete recto a menudo facilita el ajuste.

Limitaciones de la máquina dobladora. Si su dobladora no puede lograr un radio requerido debido a la disponibilidad de matriz o la resistencia del material, las curvas de conducto segmentadas proporcionan un respaldo confiable sin subcontratar.

Al ofrecer tanto doblado como fabricación de curvas de conducto segmentadas, un taller de soldadura puede ofertar en proyectos más complejos y evitar demoras por subcontratación.

Aplicaciones comunes que utilizan curvas de conducto segmentadas:

Las curvas de conducto segmentadas sirven en entornos exigentes donde la confiabilidad no puede verse comprometida.

Sistemas de conductos eléctricos. Las bandejas portacables grandes en plantas de energía utilizan curvas de conductos segmentados para proteger cables de alto voltaje alrededor de obstáculos sin exceder los límites del radio de tracción.

Líneas de transporte neumático. Los materiales abrasivos erosionan rápidamente los codos estándar. Las curvas de conductos segmentados de pared gruesa con segmentos reemplazables extienden la vida útil.

Tuberías de lodo. Las operaciones mineras dependen de curvas de conductos segmentados con revestimientos resistentes al desgaste aplicados mediante soldadura.

Tuberías principales de agua fría. Las tuberías aisladas se benefician de las curvas de conductos segmentados porque el radio gradual permite un aislamiento continuo sin espacios.

En cada caso, una soldadura adecuada asegura que la curva de conducto segmentado dure más que las secciones rectas adyacentes.

Selección de materiales:

Elegir el material correcto afecta directamente la soldabilidad y la vida útil.

El acero al carbono A106 o A53 grado B es el más común para curvas de conductos segmentados de uso general. Puede ser necesario precalentar por debajo de 5°C de temperatura ambiente.

El acero inoxidable 304 o 316 proporciona resistencia a la corrosión para entornos químicos y marinos. El purgado posterior con argón preserva la integridad de la soldadura.

El acero galvanizado requiere precaución. La soldadura destruye el recubrimiento de zinc cerca de la unión, por lo que se debe aplicar pintura rica en zinc posterior a la soldadura en curvas de conductos segmentados en entornos corrosivos.

El acero aleado P11 o P22 maneja líneas de vapor de alta temperatura. Es obligatorio un estricto tratamiento térmico posterior a la soldadura.

Al pedir curvas de conductos segmentados, solicite informes de pruebas de materiales y verifique la trazabilidad hasta los números de colada.

Conclusión:

Las curvas de conductos segmentados representan una solución versátil basada en soldadura para cambios de dirección en sistemas de conductos donde la curvatura estándar es insuficiente. Al dominar los procedimientos de soldadura, el diseño de juntas, el control de distorsión y los métodos de inspección descritos anteriormente, los talleres de fabricación pueden producir curvas de conductos segmentados de alta calidad para proyectos de energía, industriales y de infraestructura.

Para empresas especializadas en soldadura y curvado de tuberías, agregar curvas de conductos segmentados a su oferta de servicios amplía su capacidad sin maquinaria costosa. Cada soldadura se convierte en una oportunidad para demostrar precisión y confiabilidad. Cuando los clientes necesitan un giro de 90° en un conducto de 12 pulgadas con un radio de 5 metros, las curvas de conductos segmentados ofrecen lo que las máquinas curvadoras no pueden.
