Raccords de rampe en tube d'aluminium de précision provenant d'un atelier de soudage d'aluminium professionnel. Résistants à la corrosion, légers et compatibles avec les tubes de 1,5″ à 2,5″.

Pourquoi l'expérience en soudage de l'aluminium est-elle importante pour les raccords ?

Puisque notre activité principale est le soudage de l'aluminium, nous ne concevons pas les raccords isolément. De nombreux fournisseurs de composants de rampe n'ont jamais frappé un arc sur l'aluminium. Ils conçoivent pour un moulage à bas coût, non pour un ajustement réel. Le résultat ? Des jeux dépassant 3 mm, des angles de biseau incompatibles et des pièges à porosité.

Chaque lot de raccords de rampe en tube d'aluminium que nous produisons est inspecté selon les mêmes normes de qualité que nous appliquons aux cadres structurels soudés. Nous vérifions la concentricité de l'alésage, la planéité de la bride et la régularité du filetage. Lorsqu'un soudeur place deux tubes dans notre raccord coudé ou en té, le jeu à la racine se situe dans les tolérances recommandées par AWS D1.2. Cela signifie que vous pouvez obtenir une pénétration complète sans fil d'apport excessif ni reprise en dos.

Pour les entrepreneurs qui soudent sur site, cela a une importance énorme. Quelques millimètres de désalignement sur dix joints se transforment en centimètres d'erreur à la fin d'une section. En utilisant nos raccords de rampe en tube d'aluminium, vous maintenez la rectitude et l'aplomb avec moins de calage et de reprise.

Types de raccords de rampe en tube d'aluminium que nous proposons :

Nous stockons une gamme complète de configurations pour gérer presque toute géométrie de rampe. Ci-dessous, une répartition des profils standard.

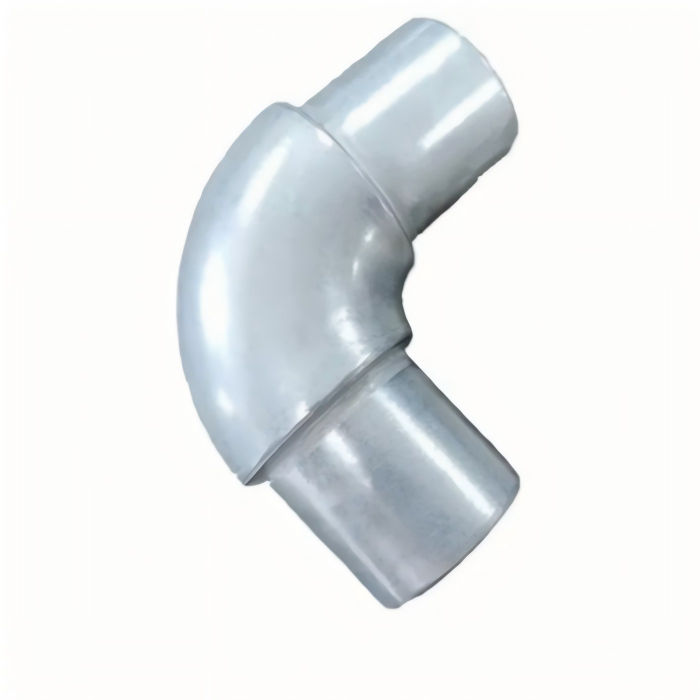

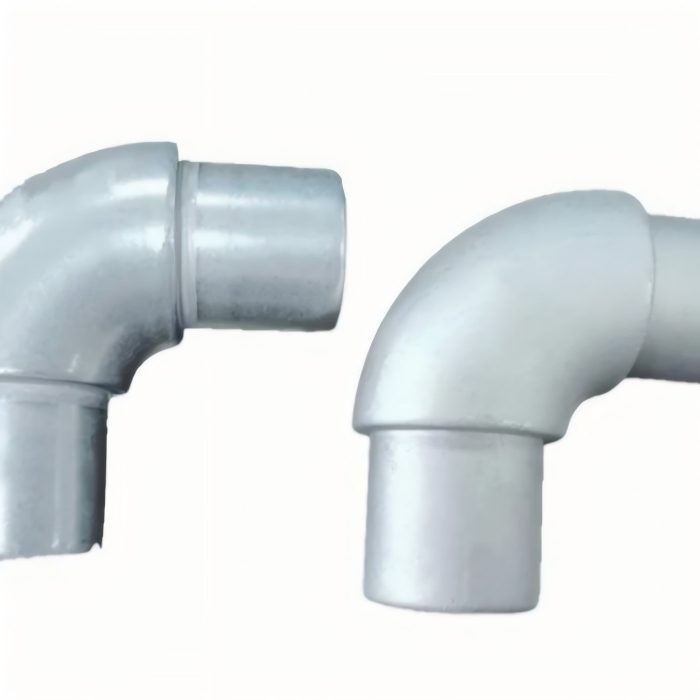

Raccords coudés (90° et 45°)

Utilisés pour les coins et les changements de direction. Nos coudes à 90° ont un rayon intérieur lisse qui réduit la concentration de contraintes. La version à 45° convient pour les terrasses ou escaliers inclinés. Les deux styles incluent une petite portée de soudure à l'entrée de l'emboîture, donnant au soudeur un guide visuel pour la profondeur d'insertion appropriée.

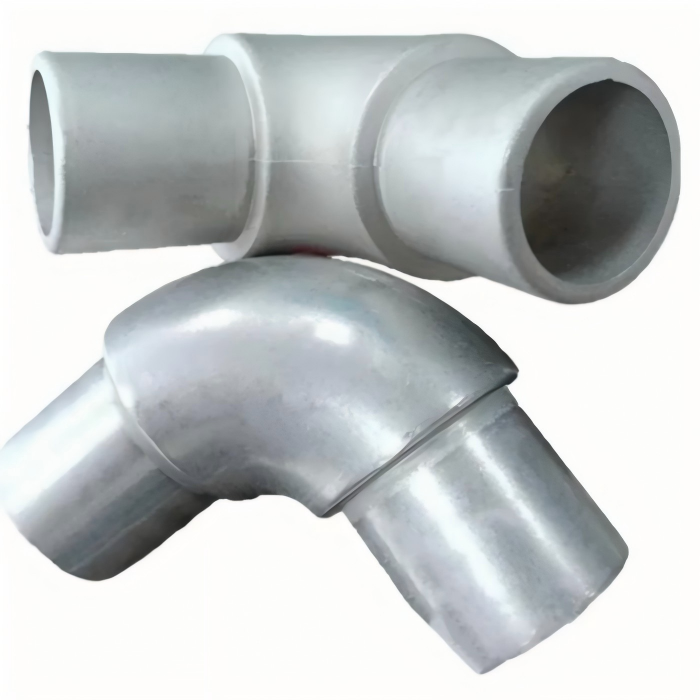

Raccords en té et en croix

Les raccords en té relient un poteau vertical à une rampe horizontale, ou épissurent deux sections horizontales avec une descente verticale. Les raccords en croix sont utilisés dans les rampes de style pergola où un élément horizontal à mi-hauteur en rencontre un autre à 90°. Nos raccords de rampe en tube d'aluminium en té et en croix ont des nervures renforcées sur la face inférieure pour éviter les fissures sous charge latérale.

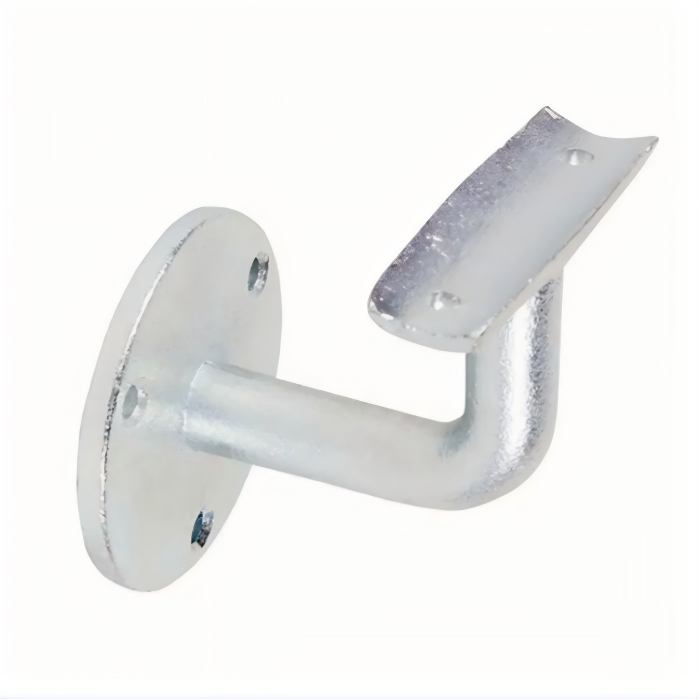

Brides de montage (sol et mur)

Un raccord à bride ancre un poteau de rampe au béton, au platelage en bois ou à une poutre en acier. Nous produisons à la fois des brides à fond plat pour les surfaces horizontales et des brides de montage latéral pour les limons ou les bords d'escalier. Chaque base de bride est usinée plutôt que moulée, assurant un contact complet avec la surface de montage.

Raccords à angle réglable

Pour les escaliers en colimaçon ou les rampes à pente variable, les angles fixes ne fonctionnent pas. Nos raccords réglables utilisent un mécanisme de verrouillage à engrenage avec un boulon en acier inoxydable. La plage de mouvement s'étend de 0° à 30° dans chaque direction. Une fois l'angle correct réglé, vous pouvez soit serrer le boulon, soit appliquer une soudure par points.

Embouts et manchons d'épissure

Les embouts ferment les ouvertures des tubes pour la sécurité et l'esthétique. Les manchons d'épissure sont des tubes internes ou externes qui joignent deux longueurs de tube bout à bout. Nos raccords de rampe en tube d'aluminium d'épissure mesurent 150 mm de long avec deux fenêtres d'accès pour la soudure.

Options de finition de surface :

L'aluminium brut est naturellement résistant à la corrosion mais peut développer une couche d'oxyde blanc (oxyde d'aluminium) avec le temps. Pour les applications architecturales, nous proposons trois niveaux de finition sur tous les raccords de rampe en tube d'aluminium.

• Finition brute (sans revêtement) : Coût le plus bas, adapté aux structures temporaires ou aux rampes utilitaires intérieures.
• Anodisé transparent : Procédé électrochimique qui durcit la surface. Résiste aux empreintes digitales et aux produits chimiques légers.
• Revêtement par poudre (toute couleur RAL) : Ajoute une couche polymère durable. Idéal pour les zones très visibles, les installations publiques et les projets côtiers.

Nous fournissons également une finition mécanique brossée ou polie sur demande. Cependant, notez que les finitions mécaniques nécessitent plus de soin lors du soudage pour éviter les marques de brûlure près de la zone de chaleur.

Compatibilité avec l'assemblage soudé vs. mécanique :

Une question fréquente des clients : “ Dois-je souder ces raccords ou utiliser des vis de pression ? ” La réponse dépend de vos exigences de charge, du code du bâtiment local et de la nécessité d'un démontage ultérieur.

Assemblage soudé (recommandé pour les installations permanentes) :

Lorsque vous soudez nos raccords de rampe en tube d'aluminium, le joint devient monolithique. Il n'y a pas de vis à desserrer par vibration, pas de joints à dégrader. Pour les mains courantes sur les issues de secours, les escaliers d'école ou les plateformes industrielles, le soudage est la méthode la plus sûre. Nous recommandons d'utiliser une baguette d'apport 4043 ou 5356 et de préchauffer les sections épaisses à 150°F pour réduire la distorsion.

Assemblage mécanique (vis de pression ou boulons traversants) :

Pour les garde-corps temporaires, les stands d'exposition ou les propriétés locatives résidentielles, vous pouvez préférer la fixation mécanique. Nos raccords de rampe en tube d'aluminium sont livrés avec soit deux vis de pression encastrées (en acier inoxydable), soit des trous pré-percés pour boulons traversants. Le couple maximal recommandé est de 18 N·m. Le dépasser peut dénuder les filets car l'aluminium est plus tendre que l'acier.

Capacités de charge et conformité aux codes :

Nous testons chaque famille de produits selon l'ASTM E985 (spécification standard pour les composants de rampe en aluminium). La charge ultime minimale pour un ensemble de main courante utilisant nos raccords de rampe en tube d'aluminium est de 200 lbs de force vers le bas et 200 lbs de force horizontale vers l'extérieur, par section de 36 pouces. Pour les garde-corps, l'exigence passe à 200 lbs appliqués en tout point le long de la rampe supérieure.

Notre équipe d'ingénierie peut fournir des rapports de calcul de charge tamponnés pour les demandes de permis. Valeurs typiques pour un système de tube schedule 40 de 1,9″ avec raccords soudés :

• Moment de flexion au joint : 850 in-lbs
• Résistance au cisaillement à la bride : 2100 lbs
• Flèche sous une charge de 200 lbs : moins de 0,25 pouces

Si votre projet nécessite des capacités plus élevées — par exemple, des rampes de gradins ou des barrières pour véhicules — nous pouvons passer à un tube de 2,5″ et utiliser des raccords de rampe en tube d'aluminium doublement soudés avec goussets.

Étude de cas : Remplacement de rampe de copropriété côtière

Une copropriété en Floride a remplacé 320 pieds linéaires de garde-corps en acier corrodé. La nouvelle conception utilisait notre tube en aluminium schedule 40 de 1,9″ et des coudes, tés et brides de montage correspondants. Les 107 raccords de garde-corps en tube d'aluminium ont été soudés sur place en quatre jours par deux soudeurs certifiés. Le poids total du matériau était inférieur de 62% à celui du système en acier précédent, réduisant ainsi la charge structurelle sur les balcons en béton vieillissants.

Après 14 mois, une inspection de suivi n'a montré aucune piqûre ni desserrage. Le syndic a depuis commandé une deuxième phase pour la terrasse de la piscine.

Comparaison : Nos raccords vs. Produits concurrents
