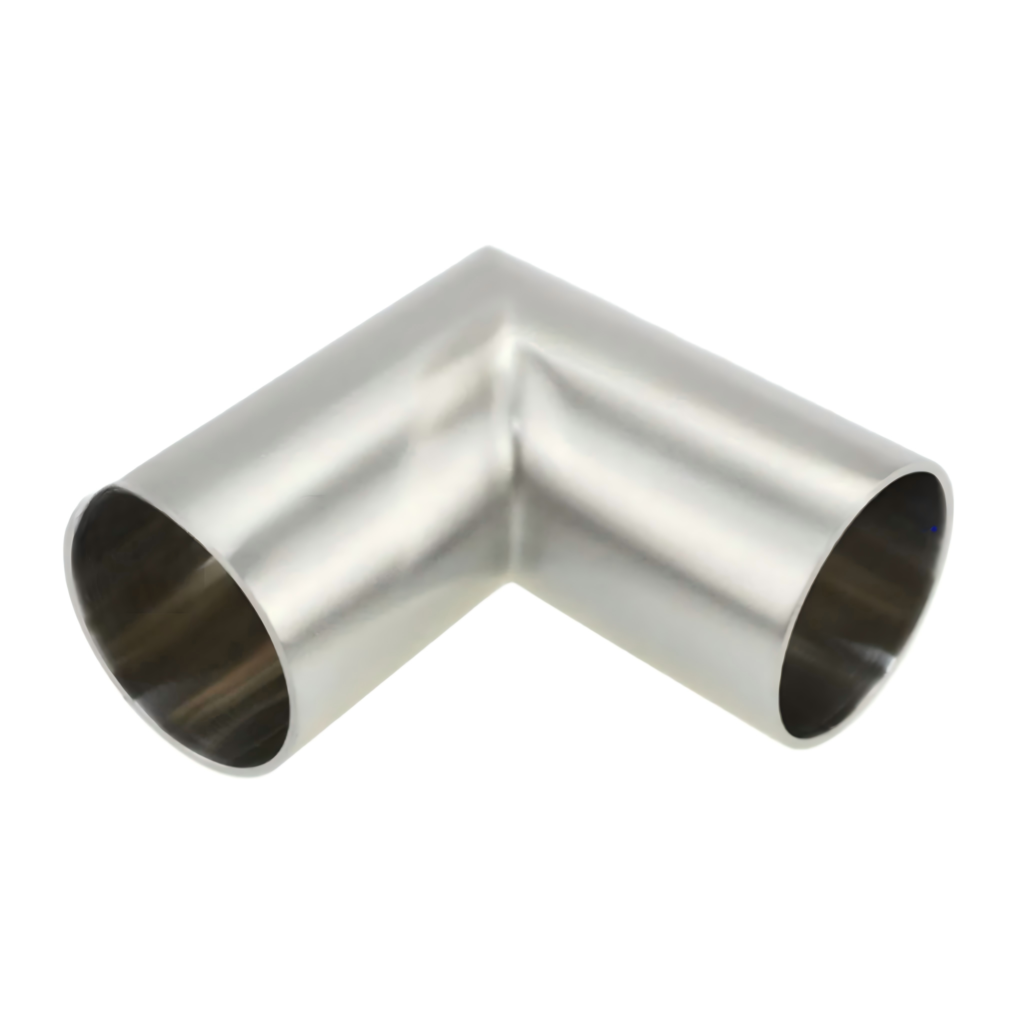

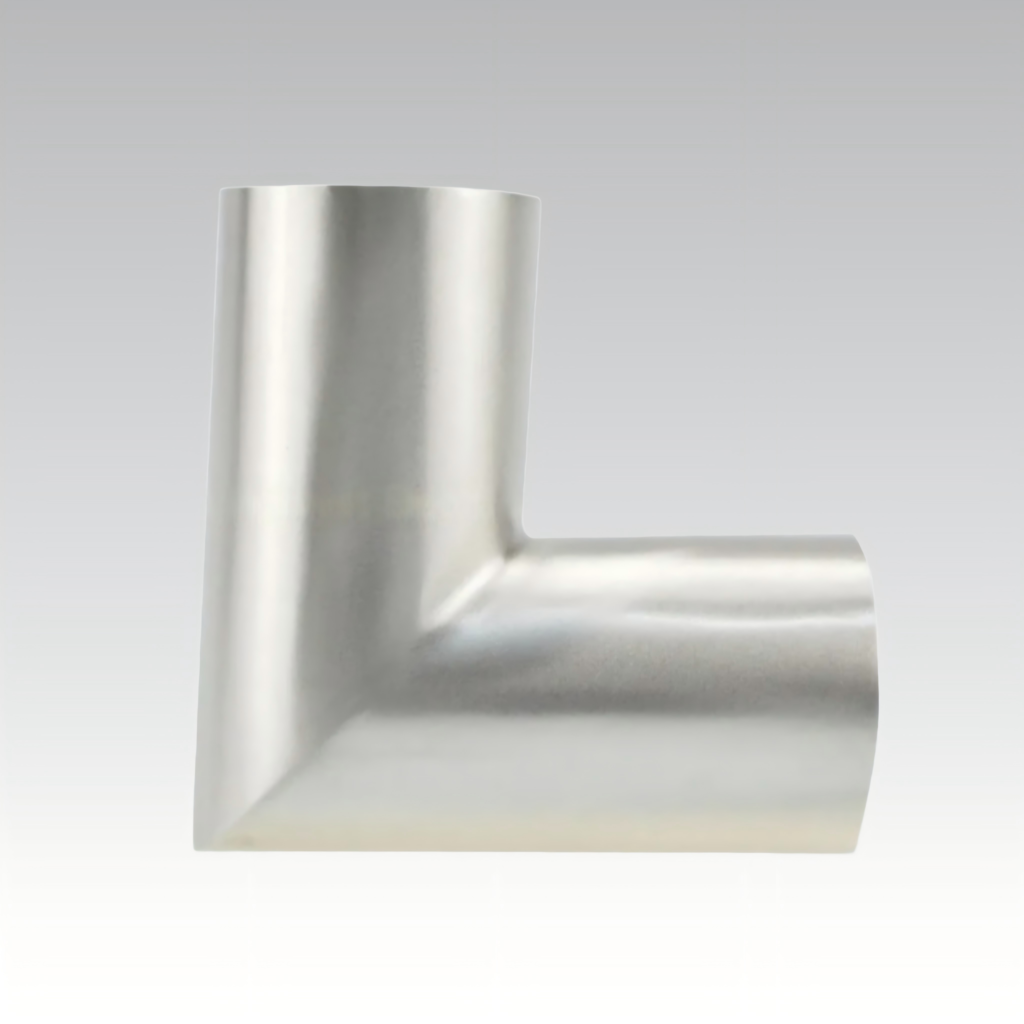

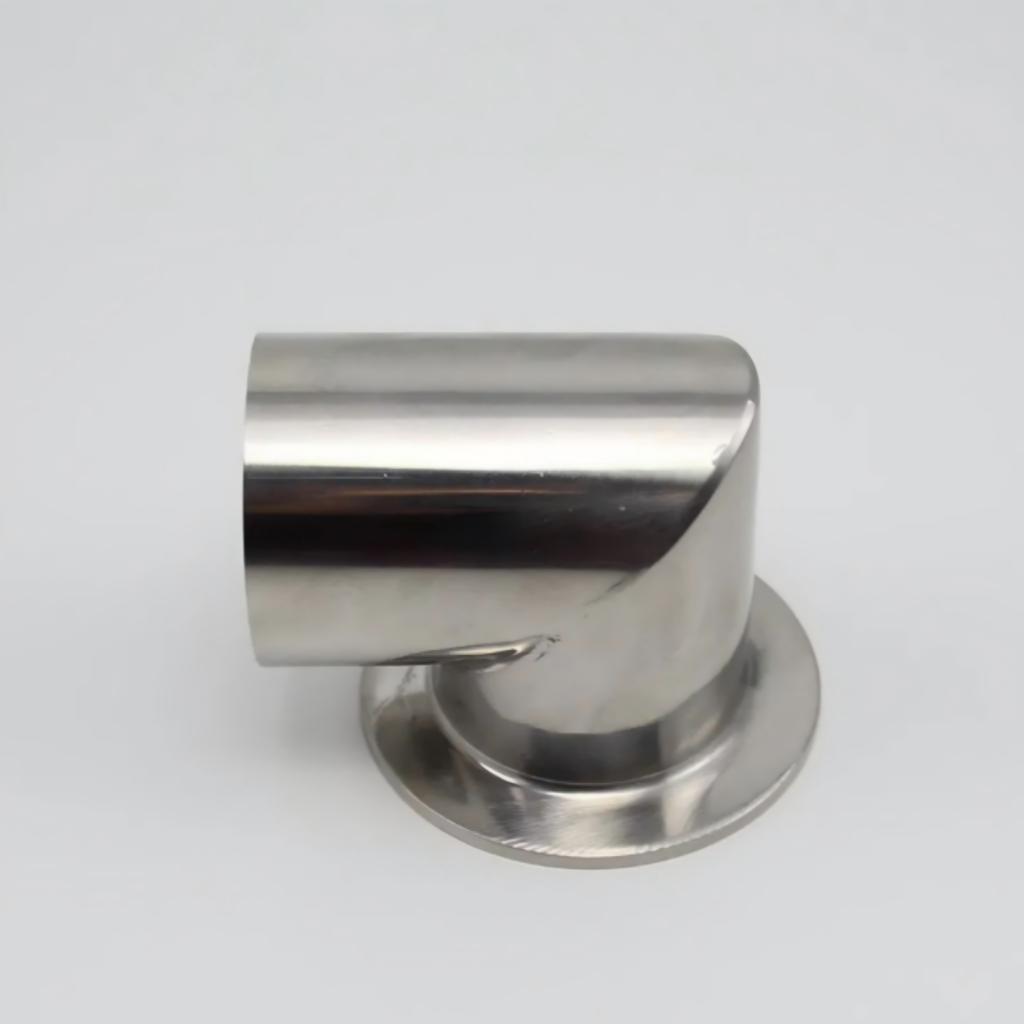

Service de soudure professionnel pour coudes à onglets en acier au carbone, acier inoxydable et alliages, certifié ASME B31.3, angles personnalisés de 15 à 90 degrés, demandez un devis pour des coudes industriels de haute qualité.

Pourquoi choisir les coudes à onglets plutôt que les coudes standard ?

Pour de nombreux ingénieurs, la première décision est d'utiliser un coude standard ou un coude à onglets fabriqué. Les coudes standard sont produits en série et pratiques, mais ils ont des limites. Pour les diamètres de tuyaux supérieurs à 24 pouces, les coudes prêts à l'emploi deviennent exponentiellement plus chers. Les coûts d'outillage augmentent, les délais de livraison s'allongent et les options de matériaux se réduisent. En revanche, les coudes à onglets peuvent être fabriqués à la demande à partir du même matériau de tuyau utilisé pour le reste de la canalisation. Cela élimine les écarts de qualité des matériaux et réduit la complexité globale des approvisionnements.

De plus, les coudes à onglets offrent une plus grande flexibilité dans les angles de courbure. Alors que les coudes standard sont généralement disponibles en configurations à 45° et 90°, les coudes à onglets peuvent être conçus pour pratiquement n'importe quel angle. Un coude à 30°, 60° ou même un angle non standard de 75° est simple à produire avec le bon processus de coupe et de soudure. Cette capacité de personnalisation est inestimable pour la modernisation d'usines existantes ou la navigation dans des chemins de câbles encombrés.

Le rôle critique du soudage dans les coudes à onglets :

Le soudage est au cœur de la fabrication des coudes à onglets. Un coude à onglets mal soudé échouera prématurément en raison de la concentration de contraintes au niveau des joints d'onglet. Nos services de soudure se concentrent sur plusieurs domaines clés : la préparation des joints, la qualification des modes opératoires de soudage et l'inspection après soudage.

Chaque coude à onglets commence par une coupe de précision des segments de tuyau. Les angles d'onglet — généralement 15°, 22,5° ou 30° par segment — déterminent le nombre de pièces nécessaires. Pour un coude à onglets à 90° fabriqué à partir de segments de 22,5°, quatre segments sont soudés ensemble. Chaque soudure doit pénétrer complètement sans contre-dépouille ni renfort excessif. Nous utilisons le GTAW (TIG) pour les passes de racine sur les parois minces et le SMAW ou GMAW pour les passes de remplissage et de finition sur les matériaux plus épais. Toutes les procédures de soudage sont qualifiées selon l'ASME Section IX ou l'AWS D1.1, selon l'application.

Un traitement thermique après soudage (PWHT) peut être appliqué si nécessaire, en particulier pour les alliages à haute résistance ou résistants au fluage. Des essais non destructifs (END), y compris l'examen radiographique (RT) ou ultrasonore (UT) de chaque soudure sur le coude à onglets, garantissent une intégrité totale. Notre objectif est zéro défaut, car une seule défaillance de soudure dans un coude à onglets peut entraîner des arrêts catastrophiques du système.

Sélection des matériaux pour les coudes à onglets :

Le matériau de votre coude à onglets doit correspondre ou dépasser les spécifications du tuyau parent. Les matériaux courants avec lesquels nous travaillons comprennent :

• Acier au carbone (ASTM A106 Gr. B, A53, API 5L)
• Acier inoxydable (304/L, 316/L, 310, Duplex 2205)
• Acier allié (P11, P22, P91 pour service à haute température)
• Alliages de nickel (Inconel 625, Monel 400, Hastelloy C276)

Chaque matériau présente des défis de soudage uniques. Par exemple, le soudage d'un coude à onglets en acier inoxydable nécessite un contrôle strict de la température interpasse et un gaz de purge pour éviter l'oxydation. L'acier inoxydable duplex exige un apport thermique précis pour maintenir l'équilibre des phases. Nos soudeurs sont certifiés pour ces alliages spécifiques, garantissant que chaque coude à onglets répond aux exigences mécaniques et de résistance à la corrosion.

Considérations de conception pour les coudes à onglets :

Lors de la conception d'un système de tuyauterie comprenant des coudes à onglets, plusieurs facteurs doivent être évalués. Le premier est le rayon de courbure. Contrairement aux coudes à long rayon qui ont un rayon fixe de 1,5D, les coudes à onglets utilisent souvent un rayon sur l'axe qui peut être ajusté. Un rayon plus grand réduit les turbulences et l'érosion, en particulier dans les services de boues ou de milieux abrasifs.

Le deuxième est le nombre de segments d'onglet. L'ASME B31.3 fournit des directives sur la conception sous pression des coudes à onglets. Pour les systèmes à haute pression, un coude multi-onglets avec de petits angles individuels (par exemple, 11,25° ou 15°) est préféré car il minimise l'intensification des contraintes. Pour les applications à basse pression ou non critiques, un seul joint d'onglet peut suffire, mais cela est rarement recommandé.

Le troisième est la conception du chanfrein de soudure. Les chanfreins composés aident à répartir les contraintes plus uniformément sur la soudure du coude à onglets. Notre atelier de fabrication utilise des machines de coupe de tuyaux CNC pour produire des angles de chanfrein précis, garantissant un ajustement reproductible d'un segment à l'autre.

Assurance qualité et certification pour les coudes à onglets

Chaque coude à onglets que nous produisons est livré avec une traçabilité complète. Les rapports d'essai des matériaux (MTR) sont conservés depuis le tuyau brut jusqu'à la soudure finale. Pendant la fabrication, un registre de contrôle qualité dédié enregistre :

• La longueur de coupe et l'angle de chaque segment
• Les paramètres de soudure (ampérage, tension, vitesse de déplacement)
• L'identification et le marquage du soudeur
• Les résultats des END (numéros de film RT ou enregistrements de balayage UT)
• L'inspection dimensionnelle (angle inclus, ovalisation, préparation des extrémités)

À la fin, chaque coude à onglets est soumis à un essai de pression si requis par le client ou le code. Nous pouvons également fournir des services d'inspection par un tiers sur demande. Nos services de soudure comprennent une garantie standard de 12 mois contre les défauts de soudure, bien qu'une application et une installation appropriées soient supposées.

Applications où les coudes à onglets excellent :

Nous avons fourni des coudes à onglets à un large éventail d'industries, notamment :

• Conduites de collecte de pétrole et de gaz: Conduites d'écoulement à grand diamètre et basse pression où la fabrication sur site est courante.
• Les systèmes d'eau à haute pureté: Conduites d'eau de refroidissement et systèmes de boues de cendres.
• Traitement chimique: Tuyaux en acier revêtus de PRV pour service corrosif (les coudes à onglets sont plus faciles à revêtir que les coudes standard).
• Exploitation minière et minéraux: Conduites de boues lourdes nécessitant des coudes à onglets résistants à l'usure avec des revêtements en céramique ou en basalte.
• CVC et ventilation: Transitions de conduits rectangulaires ou ronds de grande taille.

Dans chaque application, la décision d'utiliser des coudes à onglets est motivée soit par des économies de coûts (éviter les raccords moulés coûteux), soit par des contraintes physiques (angles non standard ou espaces restreints). Nos services de soudure s'adaptent à ces diverses exigences.

Erreurs courantes à éviter avec les coudes à onglets :

Même les ingénieurs expérimentés appliquent parfois mal les coudes à onglets. Évitez ces pièges :

1. Utiliser trop peu d'onglets: Un seul onglet (coude à deux pièces) crée un angle vif à l'intérieur du tuyau, provoquant une érosion extrême et une perte de charge. Pour les coudes à 90°, un minimum de quatre pièces (22,5° chacune) est recommandé.
2. Ignorer la contrainte de soudure: Toutes les soudures dans un coude à onglets agissent comme des concentrateurs de contraintes. Sans un profilage et un contrôle non destructif appropriés, des fissures de fatigue peuvent apparaître rapidement.
3. Épaisseur de paroi inadaptée: Si le tuyau parent a une tolérance d'épaisseur de paroi, les pièces du coude à onglets doivent provenir de la même coulée ou être vérifiées pour une épaisseur identique.
4. Aucune inspection après soudure: Une simple inspection visuelle est insuffisante pour les coudes à onglets en service critique. Utilisez la radiographie ou les ultrasons.
5. Négliger la déclassification de la pression nominale: L'ASME B31.3 exige un facteur de conception de pression inférieur pour les coudes à onglets par rapport aux coudes sans soudure. Vérifiez toujours les exigences du code.

Pourquoi Choisir Notre Partenariat pour Vos Coudes à Onglets ?

Notre atelier de soudage se spécialise exclusivement dans la fabrication de tuyauteries, avec plus de 15 ans d'expérience dans la production de coudes à onglets de haute qualité. Contrairement aux fabricants d'acier généralistes, nous comprenons les nuances du soudage de tuyaux : pénétration de la racine, alignement, contrôle de la déformation et propreté interne. Chaque coude à onglets quitte notre installation avec un rapport d'inspection détaillé et une identification claire.

Nous proposons également des délais de livraison accélérés. Pour les coudes à onglets standard en acier au carbone jusqu'à 36 pouces de diamètre avec des segments de 22,5°, la fabrication typique prend 5 à 7 jours ouvrables. Un service express (2 à 3 jours) est disponible pour les arrêts d'urgence ou les projets urgents. Toutes les expéditions sont emballées avec des protecteurs de bord et des caisses en bois pour éviter les dommages aux filets ou aux chanfreins.
