カスタムバルブブロック油圧CNC加工、アルミニウムまたはスチール製、任意のポートサイズ、任意のキャビティタイプ、無料の即時見積もりのために回路図をアップロードしてください。.

バルブブロック油圧とは何か？

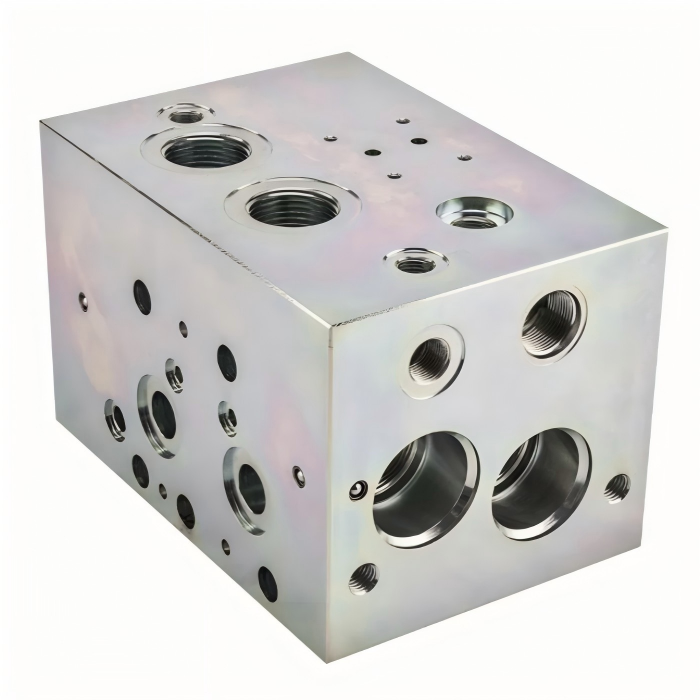

油圧バルブブロックは、バルブ、カートリッジ、またはスプールを収容するように設計された内部通路、ポート、およびキャビティを含む機械加工された金属部品です。これは、ポンプからシリンダーやモーターなどのアクチュエーターへ、そしてタンクへと作動油を導くマニホールドとして機能します。一般的なユニットには、精密に穴あけされたチャンネル、ホースやチューブ接続用のねじ付きポート、カートリッジバルブ用の取り付け面、そして多くの場合、圧力ゲージポートやテストポイントが含まれます。.

これらのブロックは一般的に、アルミニウム、スチール、またはダクタイル鋳鉄から製造されます。このような部品の複雑さは、単純な2ポートブロックから、多数の統合機能を持つ非常に複雑なユニットまで多岐にわたります。アプリケーションに特定のポート位置、独自の流路、またはカスタムバルブ統合が必要な場合、カスタムCNC機械加工された油圧ブロックが唯一の実用的なソリューションです。.

標準的なバルブブロック油圧オプションがしばしば不十分である理由は？

大量生産されたバルブブロック油圧ユニットは、一般的なアプリケーション向けに設計されています。これらは固定のポート構成、標準のねじタイプ、および限られた流量容量で提供されます。基本的なシステムでは機能しますが、特殊なまたはスペースが制約された設置では頻繁に問題が発生します。例えば、標準的なバルブブロック油圧は、既存の機械構造と干渉する位置にポートがある場合があり、厄介なホース配線や追加のアダプターを必要とします。.

もう一つの制限は機能統合です。既製のバルブブロックは通常、カートリッジバルブ、チェックバルブ、流量制御弁、またはリリーフバルブの限られた組み合わせを提供します。回路に独自の動作シーケンスや特定のパイロット信号配置が必要な場合、汎用のバルブブロック油圧では対応できません。さらに、標準ブロックは多くの場合、公称流量と圧力用に設計されています。高性能または過酷な用途では、カスタムポートサイズ、より大きな内部通路、およびより厚い壁セクションが必要です。.

標準材料も制限要因です。鋳造アルミニウム製のバルブブロック油圧は低圧用途には適しているかもしれませんが、高圧下や摩耗性の環境では故障します。耐久性、耐食性、または高圧動作には、スチールまたはステンレススチールが必要になる場合があります。ここでCNCカスタマイズが、バルブブロック油圧を汎用マニホールドから、システムに正確に適合する精密設計部品へと変革します。.

CNCの利点：バルブブロック油圧の可能性を再定義

CNC加工により、重要なボア径とポート位置に対して±0.01mmという厳しい公差でバルブブロック油圧を製造できます。高価な工具と長いリードタイムを必要とする鋳造や鍛造とは異なり、CNC製造は柔軟性、精度、再現性に優れています。当社が製造するすべてのバルブブロック油圧は、アルミニウム、スチール、またはステンレススチールのソリッドビレットから始まり、お客様の正確なCADモデルに従って精密にフライス加工、穴あけ、タップ加工が施されます。.

バルブブロック油圧の主要カスタマイズパラメータ：

当社と協力する場合、バルブブロック油圧のあらゆる側面を油圧回路と動作条件に合わせて調整できます。.

Material Selection

• 6061 Aluminum: Lightweight, corrosion-resistant, ideal for mobile equipment and low to medium pressure applications up to 3000 PSI.
• 7075 Aluminum: Higher strength aluminum for high-pressure mobile applications requiring weight savings.
• 1045炭素鋼：産業用および過酷な用途に優れた強度と耐摩耗性を提供します。.
• 4140合金鋼：最大6000 PSI以上の極端な圧力用途向けの高引張強度。.
• 304/316ステンレススチール：海洋、化学、食品加工用途などの腐食性環境向け。.
• ダクタイル鋳鉄：大型産業用バルブブロックに優れた振動減衰性と費用対効果を提供します。.

ポート構成とねじタイプ

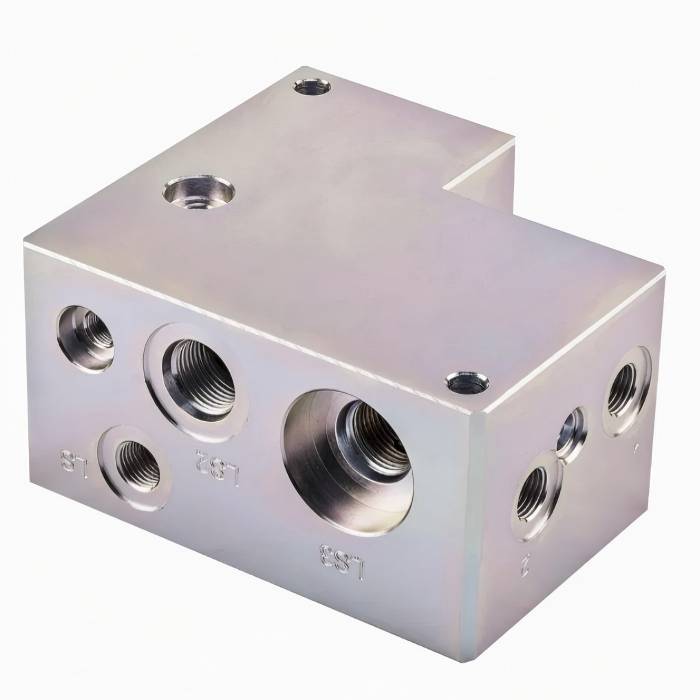

任意のポート配置でバルブブロック油圧をカスタマイズします。ポートサイズは1/8インチから2インチのNPT、BSPP、BSPT、SAEストレートねじ（ORB）、JIC、またはメートルねじまで対応します。また、既存のホースやチューブに正確に合わせるために、カスタムポートの位置と向きを機械加工することもできます。.

内部流路
バルブブロック油圧の内部穴あけパターンは、コンポーネント間の流体の流れ方を決定します。油圧回路図に基づいて、複雑な交差通路、クロスドリルチャンネル、方向性流路を設計および機械加工します。あらゆる流れパターンが可能です。.

カートリッジバルブキャビティ
Sun、Eaton、HydraForce、Parker、またはその他のブランドを含む標準カートリッジバルブ用の精密キャビティを機械加工します。キャビティタイプには、チェックバルブ、リリーフバルブ、流量制御弁、ロジック要素、比例弁用の08、10、12、16、20、24サイズが含まれます。バルブブロック油圧は、単一のコンパクトなブロックに複数のバルブ機能を統合できます。.

取り付け面とインターフェース

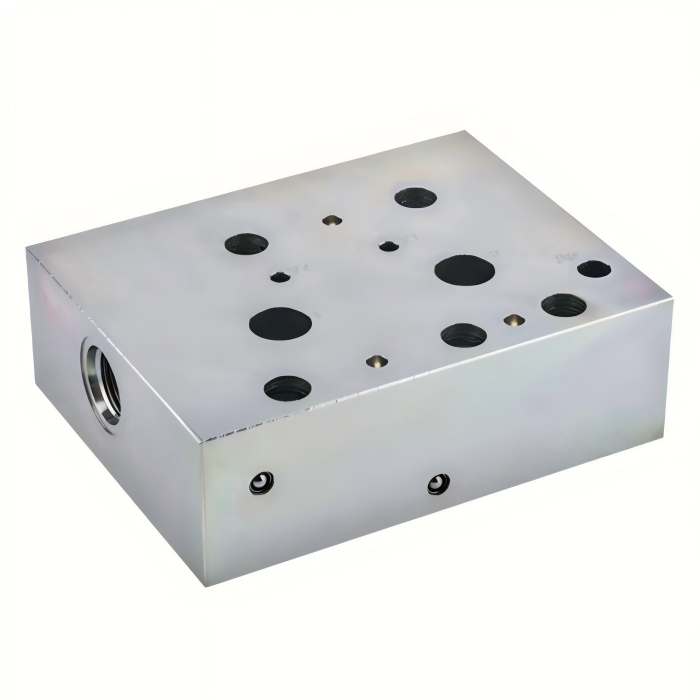

標準のCETOP（ISO 4401）インターフェース、カスタム取り付けパターン、または直接シリンダー取り付けのいずれが必要な場合でも、既存のコンポーネントに直接ボルトで固定できるようにバルブブロック油圧を機械加工します。また、必要に応じてOリング溝、ダウエルピン穴、ボルトパターンも追加します。.

圧力定格と安全機能
すべてのカスタムバルブブロック油圧は、特定の動作圧力用に設計されています。圧力テストポート、パイロットポート、ドレンポート、またはアキュムレータ接続ポイントを追加できます。高圧用途では、適切な肉厚と安全な設計マージンを確保します。.

Surface Treatment
アルミニウムの陽極酸化処理、亜鉛メッキ、黒染め、またはステンレススチールの不動態化処理でバルブブロック油圧を強化します。表面処理は腐食を防ぎ、耐摩耗性を向上させます。.

Quantity Flexibility
テスト用に1つのプロトタイプバルブブロック油圧だけが必要ですか？それとも生産用に500ユニットですか？カスタムブロックに最小注文数量はありません。.

カスタムバルブブロック油圧を必要とする実際のアプリケーション：

• 建設機械： コンパクトなバルブブロック油圧式を、掘削機、ローダー、バックホー向けに、複数の機能を1つのマニホールドに統合して提供します。.
• 産業用プレス機： 高流量と極端な圧力に対応する、大型内部流路を備えた頑丈なスチール製バルブブロック。.
• 農業機械： 肥料や化学薬品にさらされるトラクター、ハーベスター、スプレッサー向けの耐食性アルミニウムブロック。.
• 船舶用油圧システム： 塩水環境でのウインチ、操舵システム、デッキ機器向けのステンレススチールまたはコーティングされたカーボンスチール製ブロック。.
• 移動式クレーンおよび高所作業車： 軽量でありながら強度の高いアルミニウムブロックで、積載保持バルブと安全バルブを内蔵。.
• テストスタンドおよびシミュレーション機器： 複数のテストポートとトランスデューサー取り付けポイントを備えた、高度にカスタマイズされたブロック。.
• 風力タービンのブレーキシステム： 極端な温度と遠隔操作に対応する信頼性の高いバルブブロック。.

いずれの場合も、標準的なバルブブロック油圧式では、パッケージング、性能、または信頼性において妥協が必要になります。当社のCNCカスタムソリューションは、お客様のシステムに必要なものを正確に提供します。.

バルブブロック油圧式のための当社のCNCカスタマイズプロセス：

ステップ1：仕様を共有する

油圧回路図、CADモデル、技術図面、またはコンセプトスケッチをご提供ください。ポート位置、キャビティ構成、材料要件、使用圧力、流量特性などの重要な情報は、お客様の用途に最適なソリューションを開発するのに役立ちます。.

ステップ2：エンジニアリング設計とレビュー

当社のエンジニアリングチームは、新しいマニホールド設計の開発、または既存の設計の評価を行うことができます。各プロジェクトは、製造可能性、圧力性能、加工の実現可能性、流量効率についてレビューされます。Design for Manufacturing（DFM）分析を無料で提供します。.

ステップ3：材料と表面仕上げの選択

アルミニウム、カーボンスチール、ステンレススチール、ダクタイル鋳鉄などの材料からお選びいただけます。環境要件や性能要件に基づいて、表面処理や保護仕上げを指定できます。.

ステップ4：CNC機械加工

製造は、精密CNC加工センター、多軸フライス盤、深穴加工システムを使用して行われます。重要な機能、ポート、キャビティ、ねじ接続部は、正確なエンジニアリング仕様に従って製造されます。.

ステップ5：品質検査と圧力テスト

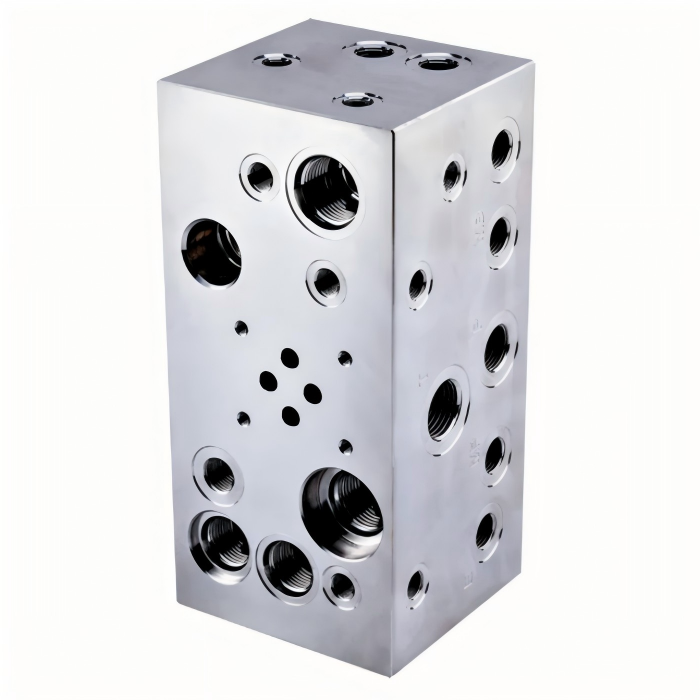

各コンポーネントは、三次元測定機（CMM）を使用した寸法検証を受けます。水圧テストやその他の追加検証手順は、お客様の要件に応じて実行できます。.

ステップ6：洗浄と納品

完成した部品は、出荷前に慎重に梱包される前に、加工チップ、破片、残留切削液を除去するために徹底的に洗浄されます。.

バルブブロック油圧式に関するよくある質問：

Q1：バルブブロック油圧式に最適な材料は何ですか？
低圧での軽量性と耐食性にはアルミニウム、高圧または過酷な環境にはスチールまたはステンレススチール。.

Q2：既存のサンプルからバルブブロック油圧式を製造できますか？
はい。既存のブロックをリバースエンジニアリングして正確に再現するか、改善点を提案することができます。.

Q3：最小注文数量はいくらですか？
最小数量はありません。単一のプロトタイプバルブブロック油圧式の加工から、量産数量まで対応可能です。.

Q4：カスタムバルブブロック油圧式の加工にはどのくらい時間がかかりますか？
カスタムブロックの標準的なリードタイムは、複雑さに応じて10〜15営業日です。.

Q5：あらゆるカートリッジバルブブランドのキャビティを加工できますか？
はい。Sun、HydraForce、Eaton（Vickers）、Parker、Rexrothなどに対応しています。キャビティ図面またはバルブの型番をご提供ください。.

結論:

適切に設計されたバルブブロック油圧式は、油圧システムを簡素化し、漏れ箇所を減らし、信頼性を向上させ、スペースを節約します。既製のブロックは妥協を強います。カスタムCNC加工は、お客様に必要なものを正確に提供します。正確なポート位置、適切な材料、統合されたバルブ機能、そしてお客様の用途に適合した圧力定格です。.

新しい機器の製造、既存システムのアップグレード、または廃盤になったブロックの交換が必要な場合でも、当社はお客様の仕様に合わせた精密設計のバルブブロック油圧式ソリューションを提供します。.
