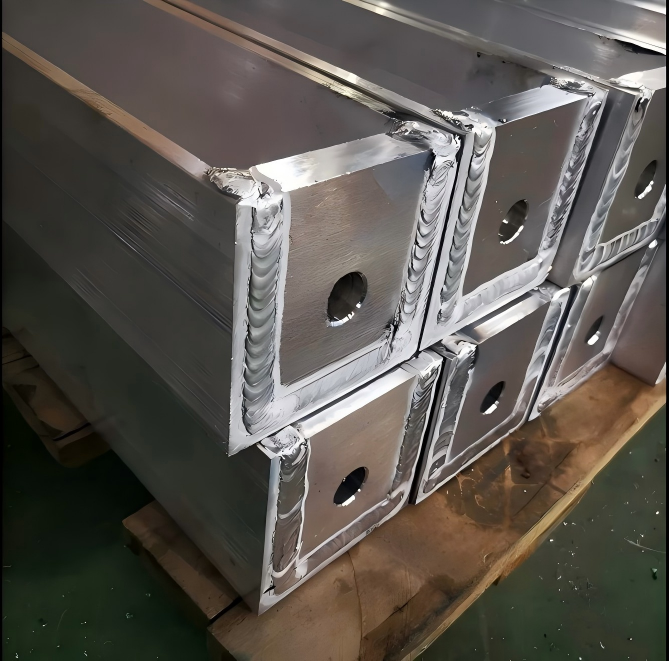

構造フレーム、機器スタンド、手すり向けのプロフェッショナルなステンレス鋼溶接角パイプ鋼管サービス。1～6インチの角パイプにGTAW、MIG、ロボット溶接で完全溶け込み継手を実現します。.

なぜプロフェッショナルな溶接が角パイプ鋼管製作の品質を決定づけるのか？

溶接フレームにおける多くの構造破壊は、チューブの中央ではなく、2つのセクションが接合する継手部分で発生します。角パイプ鋼管への不適切な溶接は、応力集中、融合不足、または不完全な溶け込みを引き起こします。これらの欠陥は外側からは見えないことが多く、時間の経過とともに繰り返し荷重によって亀裂が進展し、構造全体が破壊に至ります。そのため、多くの製作プロジェクトでは、材料選択よりも適切な技術が重要です。.

適切に実行された溶接角パイプ鋼管作業は、母材と同等の強度を持つ継手を生み出します。溶加材は母材の特性に合わせるか、それを上回るように選択できます。例えば、304ステンレス角パイプに308L溶加材を使用すると、熱サイクルや振動に対してチューブ自体よりも優れた耐性を持つ継手が得られます。さらに、角パイプはフレームに溶接した際、丸パイプよりも優れた曲げ抵抗を発揮します。複雑な固定具で位置合わせを維持する必要がある丸パイプとは異なり、角パイプは溶接角パイプ鋼管作業中に平坦な面で自己位置合わせが可能です。角パイプの形状の一貫性により、特殊なクランプの必要性も低減されます。.

ステンレス角パイプ溶接とは？

角パイプ溶接とは、2つ以上の角パイプ片を様々な角度で接合し、フレーム、支持体、または構造アセンブリを作成するプロセスです。ステンレス鋼には少なくとも10.5%のクロムが含まれており、表面に不動態酸化皮膜を形成します。当社の溶接角パイプ鋼管技術では、シールドガス（通常はアルゴンまたはアルゴン・ヘリウム混合ガス）を使用して、溶融溶接プールを大気中の酸素から保護します。これにより、溶接部が冷却する際にクロムが保護層を再形成できます。.

適切に溶接されたステンレス鋼角パイプ継手は、母材と同等に溶接線での錆に耐えます。また、熱入力を注意深く制御します。過剰な熱はクロム炭化物の析出（溶接劣化として知られる状態）を引き起こし、耐食性を低下させるからです。低熱入力と適切な技術を使用することで、あらゆる溶接角パイプ鋼管プロジェクトでこの問題を防止します。その結果、数十年にわたって信頼性の高い性能を発揮する、耐久性と耐食性に優れたアセンブリが得られます。.

角パイプ鋼管溶接の材料選定：

すべてのステンレス鋼角パイプが同じように良好に溶接できるわけではありません。当社は溶接角パイプ鋼管プロジェクト向けに、それぞれ明確な利点を持つ3種類の合金を在庫しています。.

304 Stainless Square Tube:

ほとんどの産業用および建築用途における主力合金です。良好な耐食性と優れた溶接性により、最も人気のある選択肢です。食品機器、手すり、構造フレーム、建築特徴部に使用される溶接角パイプ鋼管の標準材料です。極低温から1200°Fまでの温度に耐え、強度を失いません。.

316 Stainless Square Tube:

海洋環境、化学プラント、医薬品施設、または塩水近くの屋外設置向け。モリブデンの添加により、塩化物に対する耐孔食性が大幅に向上します。316での溶接角パイプ鋼管は304よりも約30%高価ですが、沿岸部や化学環境では無期限に持続します。ボートリフト、ドック機器、海辺の手すりに推奨されます。.

409 Stainless Square Tube:

自動車排気システムや遮熱板のような穏やかな環境向けの費用対効果の高い代替品。304よりも耐食性は低いですが、乾燥した屋内用途や高温排気には十分です。409での溶接角パイプ鋼管は、排気システム製作や農業機器で一般的です。.

溶接角鋼管用途には、303のような快削性ステンレス鋼種は推奨しません。これらの合金には硫黄またはセレンが含まれており、溶接時に高温割れを引き起こします。.

チューブ端切断とエッジ準備方法：

あらゆる溶接角パイプ鋼管作業の品質は、正確なチューブ端切断から始まります。不適切に切断された端部は、過剰な溶加材を必要としたり、弱い継手の原因となる隙間を生み出します。材料サイズと精度要件に基づいて、3つの切断方法を提供しています。.

精密冷間鋸：

冷間切断は、優れた表面仕上げでバリのない直角切断を生成します。チューブ端をゼロから1/16インチの隙間で密着させる必要がある溶接角パイプ鋼管に最適です。長さの公差はプラスマイナス0.010インチに保持されます。これはほとんどの構造作業で当社の好ましい方法です。.

研磨切断機：

冷間切断よりも高速で、厚肉に適していますが、小さなバリと熱影響部が残ります。溶接角パイプ鋼管の前に、すべての切断端を固定式ベルトサンダーでバリ取りします。外観が重要でない、肉厚1/4インチまでの材料に適しています。.

水平バンドソー：

直径4インチ以上または長さ10フィート以上のチューブに最適です。帯鋸切断は大量の溶接角パイプ鋼管注文に効率的ですが、溶接前に切削液の残留物を洗浄する必要があります。当社は容易に洗い流せる水溶性クーラントを使用しています。.

すべての溶接角パイプ鋼管プロジェクトにおいて、精密分度器を使用して切断端の直角を検査します。90度から0.5度以上ずれているチューブ端は、溶接開始前に不合格とします。.

Designed for welding applications where carbide precipitation is a concern. Recommended for high temperature service.

各溶接角パイプ鋼管注文について、角パイプの肉厚、生産量、外観要件に基づいて最適な溶接プロセスを選択します。.

肉厚1.5mm～3mmのGTAW：

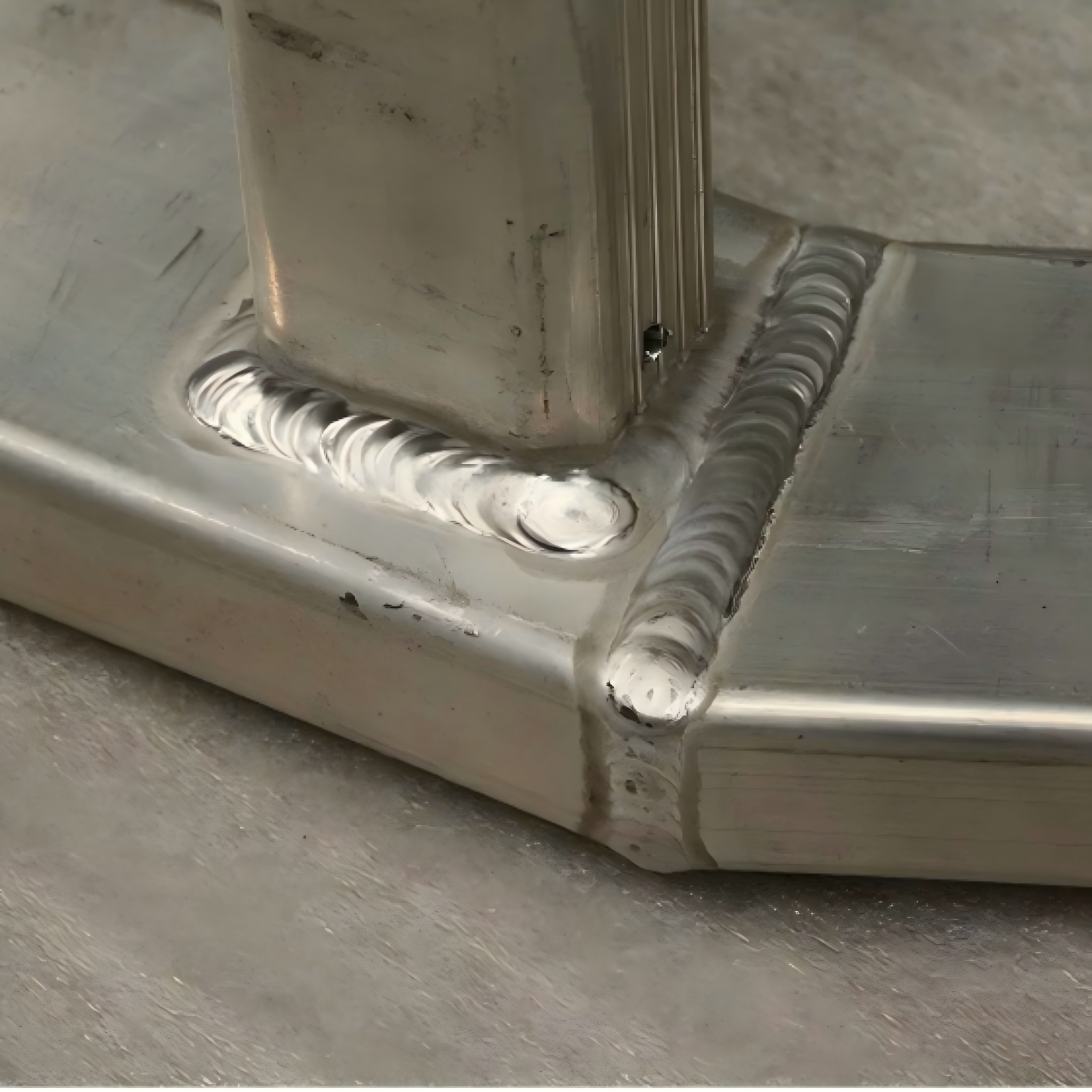

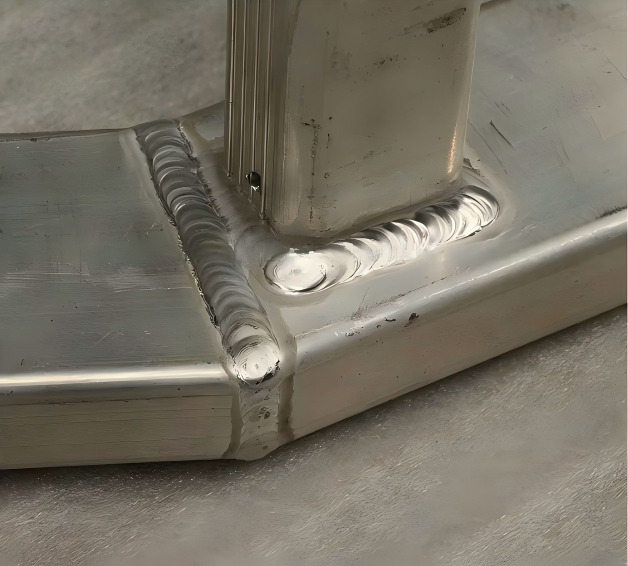

手動TIG溶接は溶接プールを細かく制御でき、最もきれいな外観を実現します。薄肉の角パイプ鋼溶接では、60～110アンペアの低電流と1/16インチの308L溶加棒を使用します。移動速度は毎分約3～5インチです。銅製の裏当て材をパイプ内部に使用して、溶け落ちを防ぎます。このプロセスは、建築や手すり用途で目に見える角パイプ鋼溶接に推奨されます。.

肉厚2mm～6mmのパルスMIG：

パルススプレー移行はスパッタを大幅に低減し、全姿勢溶接を可能にします。当社のパルスMIG角パイプ鋼溶接は、180～250アンペアで0.045インチの309Lワイヤを使用します。溶着速度は毎時約2～3ポンドです。これは、50アセンブリ以上の注文において最も費用対効果の高い角パイプ鋼溶接方法です。.

大量生産向けロボットMIG溶接：

200個以上の同一の溶接角パイプ鋼アセンブリが必要なお客様には、ロボット溶接により、すべての継手のサイズ、溶け込み、外観が均一になります。CADファイルから直接溶接経路をプログラムします。サイクルタイムは、パイプサイズに応じて継手あたり通常45～120秒です。ロボットによる角パイプ鋼溶接は、大量注文の労務費も削減します。.

肉厚6mm超のパイプの多層溶接：

厚肉の角パイプ鋼溶接では、完全な強度を得るために複数の溶接パスが必要です。ルートパスは3/32インチの溶加棒を180アンペアで使用し、1～2回のフィラーパスを200～220アンペア、キャップパスはウィーブ技法で190アンペアで行います。層間温度は各パスで250°F未満に保ちます。.

一般的な用途と対応業界：

多くの業界のお客様が、幅広い用途で当社の角パイプ鋼溶接サービスを利用されています。.

構造フレームと建築サポート：

産業用建物フレーム、中二階、機器架台、機械ベース。当社の溶接角パイプ鋼アセンブリは、製造施設の構造的基盤を提供します。各継手は、適切な安全マージンを持って要求される耐荷重能力に合わせて設計されています。.

手すりとガードレール：

階段手すり、プラットフォームエッジ、通路、バルコニーガード。手すり用途の角パイプ鋼溶接には、滑らかな仕上げと一貫した継手外観が必要です。当社は、すべての目に見える溶接部を研磨してブレンドし、触って滑らかなサテン仕上げにします。.

建築金物工事：

家具フレーム、小売店の陳列台、展示構造物、装飾ゲート。これらの用途では、目に見える角パイプ鋼溶接継手は外観的に完璧でなければなりません。当社は、明るい鏡面のような外観を生み出す電解研磨仕上げを提供しています。.

食品加工機器：

コンベヤフレーム、洗浄ステーション、機器エンクロージャ、ステンレス製テーブル。衛生用途の角パイプ鋼溶接には、細菌や食品粒子を閉じ込める可能性のある隙間や鋭い角がありません。すべての溶接部は滑らかに研磨され、化学的に不動態化処理されます。.

自動車およびトラック部品：

排気システム支持フレーム、バッテリートレイ、ツールボックスマウント、アクセサリブラケット。車両用途の角パイプ鋼溶接は、一定の振動、極端な温度、ロードソルトへの曝露に耐える必要があります。304ステンレスは優れた耐食性を提供します。.

船舶およびボート製造：

ボートリフト、ドック設備、マリーナ手すり、ボートトレーラーフレーム。316ステンレスの溶接角パイプ鋼アセンブリは、塩水噴霧や塩水浸漬に耐えて錆びません。各継手は、最大の防食のために電解研磨仕上げが施されます。.

ソーラーパネル取付フレーム:

屋上太陽光発電ラックや地上設置型アレイは、溶接された角パイプ鋼フレームを使用してソーラーパネルを最適な角度に保持します。これらの屋外用途には、耐候性と寸法精度が不可欠です。.

角管溶接を向上させる設計推奨事項：

当社の角パイプ鋼溶接サービスを使用する部品やアセンブリを設計されている場合、以下のガイドラインに従うことでコスト削減と品質向上が図れます。.

肉厚の選択： 軽荷重フレーム（200ポンド未満）には最低1.5mm、構造用途（最大1000ポンド）には3mm。.

継手へのアクセス： 溶接トーチが、他のパイプやハードウェアによる障害なく、すべての継手のすべての面に届くことを確認してください。.

ギャップ管理： MIGおよびTIGによる角パイプ鋼溶接では、パイプ端部の合わせ目が最大1/16インチの隙間になるように設計してください。.

排水穴： 密閉されたパイプアセンブリを屋外で使用する場合は、水の蓄積を防ぐために、低い位置に小さな1/4インチ径の穴を追加してください。.

材料仕様： すべての角パイプ鋼溶接注文において、304、316、または409ステンレスを明確に指定してください。.

鋭い内部コーナーを避ける： 切り欠きの内側の角には、応力集中を低減するために少なくとも1/8インチのRを付けてください。.

治具取り付けポイントを考慮する： 角パイプ鋼溶接時の治具固定用に、後で取り外せる小さな仮付けタブや穴を追加してください。.

すべての潜在的なお客様に無料の設計レビューを提供しています。アセンブリの図面やCADファイルをお送りいただければ、溶接コストの削減、歪みの最小化、角パイプ鋼溶接プロジェクトの強度向上のための改善点をご提案します。.
