전문 스테인리스강 파이프 브래킷 용접 서비스 - 파이프 지지 시스템, 산업용 배관 및 소방 스프링클러 라인용. 완전 용입 용접과 치수 정밀도 제공. 맞춤형 크기 1~12인치.

스테인리스강 파이프 브래킷이란 무엇인가?

이 구성품은 벽, 바닥 또는 구조 부재에 부착되어 파이프를 안전하게 고정하고 위치시키는 금속 지지 장치입니다. 이러한 브래킷은 일반적으로 장착용 베이스 플레이트와 파이프를 감싸는 곡선형 새들 또는 링을 갖추고 있습니다. 스테인리스강은 최소 10.5%의 크롬을 함유하며, 이는 표면에 수동 산화층을 형성합니다.

당사의 용접 기술은 차폐 가스(일반적으로 아르곤 또는 헬륨-아르곤 혼합 가스)를 사용하여 용융된 용접 풀을 대기 중 산소로부터 보호합니다. 이를 통해 용접이 냉각됨에 따라 크롬이 보호층을 재형성할 수 있습니다. 적절히 용접된 스테인리스강 파이프 브래킷은 모재와 동일한 수준으로 용접선에서 녹에 저항합니다. 또한 열 입력을 신중히 제어하는데, 과도한 열은 크롬 탄화물 석출(용접 부식으로 알려진 상태)을 유발하기 때문입니다. 낮은 열 입력과 적절한 기술을 사용하여 모든 프로젝트에서 이 문제를 방지합니다. 그 결과 수십 년 동안 안정적으로 작동하는 내구성 있고 부식에 강한 지지대가 탄생합니다.

당사가 용접하는 일반적인 브래킷 스타일:

당사는 다양한 파이프 지지 요구 사항에 맞게 여러 스타일의 이 구성품을 생산합니다.

파이프 새들 브래킷 – 수평 파이프용 곡선형 지지대:

베이스 플레이트에 용접된 곡선형 새들입니다. 이 스테인리스강 파이프 브래킷 스타일은 파이프를 아래에서 감싸 수직 지지를 제공합니다. 산업용 배관 및 배관 설비 설치에 일반적입니다.

파이프 링 브래킷 – 전체 원형 감싸기:

파이프를 둘러싸는 완전한 링으로, 베이스 플레이트 또는 스템에 용접됩니다. 이 스테인리스강 파이프 브래킷 스타일은 360도 지지를 제공하고 측면 이동을 방지합니다. 지진 구역 및 높은 진동 지역에서 사용됩니다.

높이 조절 브래킷 – 슬롯형 스템 포함:

슬롯형 구멍이 있는 수직 스템으로 설치 후 높이 조절이 가능합니다. 이 스테인리스강 파이프 브래킷 설계는 현장에서의 파이프 높이 변화에 대응합니다.

측면 장착 브래킷 – 수직 표면에 부착:

벽이나 기둥에 장착하도록 설계되었습니다. 이 스테인리스강 파이프 브래킷 스타일은 바닥 장착이 불가능한 곳에 사용됩니다. 브래킷이 수평으로 확장되어 파이프를 지지합니다.

각 주문에 대해 스타일과 치수를 문서화하여 동일한 부품을 재주문할 수 있습니다.

파이프 브래킷 용접을 위한 재료 선택:

모든 스테인리스 스틸이 모든 환경에서 동일하게 성능을 발휘하는 것은 아닙니다. 당사는 이러한 제작 프로젝트를 위해 세 가지 합금을 보유하고 있습니다.

304 스테인리스 스틸 – 실내 및 일반 실외 용도에 표준 선택. 우수한 내식성과 뛰어난 용접성으로 가장 인기 있는 재료입니다. 상업용 건물, 공장 및 수처리 시설의 스테인리스강 파이프 브래킷에 사용됩니다.

316 스테인리스 스틸 – 해양 환경, 해안 설치 또는 화학 물질 노출 지역용. 몰리브덴 첨가로 염화물에 대한 내공식성이 크게 향상됩니다. 316 버전은 비용이 더 많이 들지만 염수 근처나 화학 공장에서 무기한 지속됩니다.

304L 저탄소 등급 – 최대 용접 무결성이 필요한 응용 분야용. 낮은 탄소 함량으로 용접 부식 위험을 줄입니다. 고습도 또는 식품 가공 환경에서 사용되는 스테인리스강 파이프 브래킷에 권장됩니다.

409 스테인리스는 장기간 노출에 대한 내식성이 부적합하므로 이러한 응용 분야에는 권장하지 않습니다.

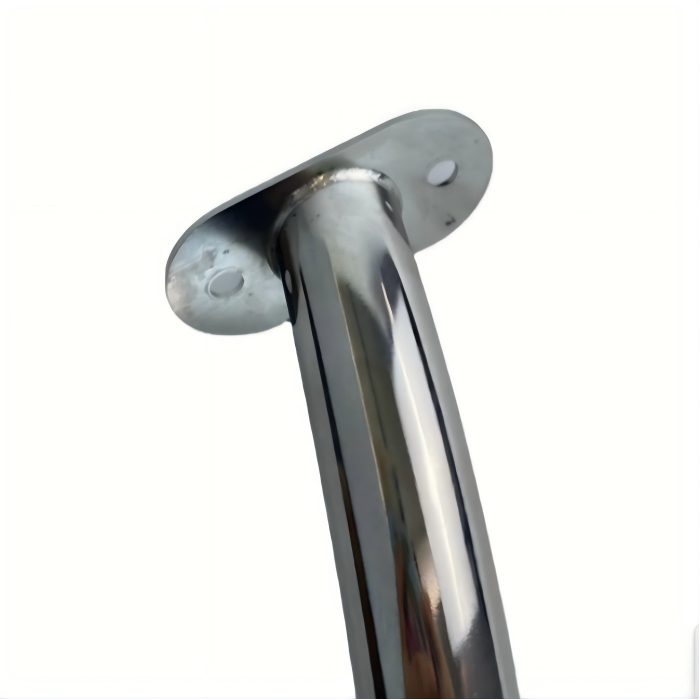

베이스 플레이트 및 새들 연결 방법:

파이프 새들을 베이스 플레이트에 연결하는 세 가지 방법을 제공합니다.

완전 관통 맞대기 용접 – 최대 강도용:

새들 또는 스템이 100% 루트 융합으로 베이스 플레이트에 완전 용접됩니다. 이 스테인리스강 파이프 브래킷 구성은 가능한 가장 강력한 연결을 제공합니다. 중하중 및 고진동 응용 분야에 권장됩니다.

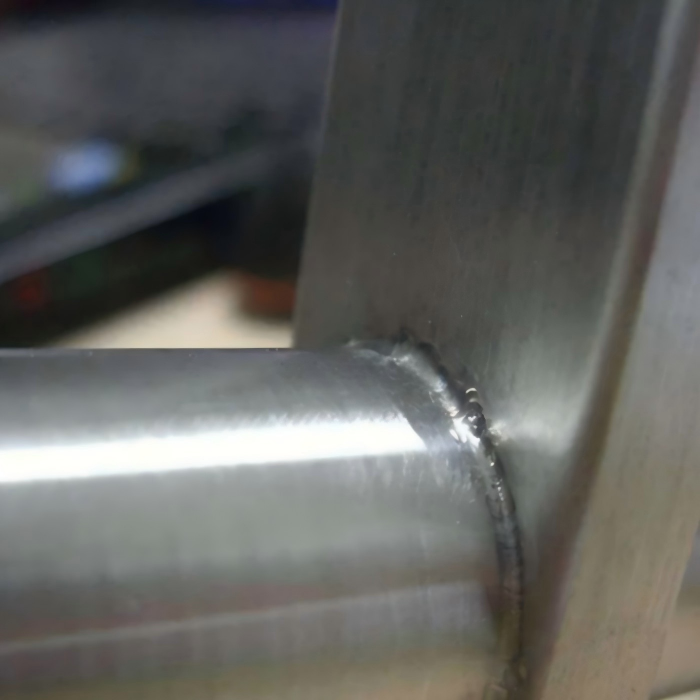

외부 필렛 용접 – 표준 응용 분야용:

외부의 필렛 용접이 새들을 베이스 플레이트에 연결합니다. 이 설계는 하중이 중간 정도인 표준 파이프 지지대에 일반적입니다. 대부분의 산업용 설치에 충분히 강력합니다.

보강 거셋 용접 – 중부하용:

새들과 베이스 플레이트 사이에 삼각형 거셋이 추가됩니다. 이 스테인리스강 파이프 브래킷 구조는 하중을 더 넓은 영역에 분산시키고 응력 집중을 줄입니다. 대구경 파이프 및 중하중에 사용됩니다.

각 주문에 대해 연결 방법과 용접 크기를 문서화합니다.

다양한 재료 두께에 대한 용접 공정:

각 주문에 대해 브래킷 재료 두께에 따라 최적의 공정을 선택합니다.

2mm ~ 5mm 재료용 GTAW:

수동 TIG 용접은 용접 풀을 미세하게 제어하고 가장 깨끗한 외관을 생성합니다. 이러한 구성품의 경우 1/16인치 308L 또는 316L 필러 로드를 사용하여 70~130암페어 사이의 전류를 사용합니다. 최소한의 마감이 필요한 매끄러운 용접을 생성합니다.

3mm~8mm 두께의 헤비 듀티 브래킷용 펄스 MIG 용접:

펄스 스프레이 이송은 스패터를 줄이고 더 높은 증착 속도를 허용합니다. 당사의 펄스 MIG 생산은 0.045인치 와이어로 180~250암페어에서 실행됩니다. 50개 이상의 스테인리스강 파이프 브래킷 주문에 가장 비용 효율적입니다.

대량 생산용 로봇 MIG:

200개 이상의 동일한 어셈블리가 필요한 고객의 경우 로봇 용접은 모든 조인트가 크기와 외관에서 일치하도록 보장합니다. CAD 파일에서 직접 용접 경로를 프로그래밍합니다.

8mm 이상 재료용 다중 패스 용접:

두꺼운 재료는 여러 용접 패스가 필요합니다. 루트 패스, 필 패스 및 캡 패스는 각각 층간 온도가 제어됩니다.

일반적인 애플리케이션 및 산업:

당사 고객은 여러 목적으로 이 용접 서비스를 사용합니다.

산업용 파이프 지지 시스템:

화학 공장, 정유소 및 발전 시설은 파이프 네트워크 전체에서 이러한 브래킷을 사용합니다. 당사의 스테인리스강 파이프 브래킷 어셈블리는 파이프 정렬을 유지하는 안정적인 지지를 제공합니다.

상업용 건물 배관:

사무실 건물, 호텔 및 병원은 규정을 준수하는 파이프 지지대가 필요합니다. 당사의 어셈블리는 하중 용량 및 내구성에 대한 건축 법규를 충족합니다.

소방 스프링클러 시스템:

상업용 및 주거용 화재 방지 배관은 안전한 지지가 필요합니다. 스프링클러 시스템용 당사의 스테인리스강 파이프 브래킷은 강도와 신뢰성에 대한 NFPA 표준을 충족합니다.

식품 가공 시설:

위생 파이프 지지대는 매끄럽고 틈이 없는 용접이 필요합니다. 식품 서비스용 당사 버전은 박테리아 성장을 방지하기 위해 연마 및 부동태화 처리됩니다.

Water and Wastewater Treatment:

펌프장, 여과 시스템 및 처리 탱크. 당사의 스테인리스강 파이프 브래킷 어셈블리는 316 스테인리스 재료로 부식성 환경을 처리합니다.

해양 및 해상:

보트 도크, 선박 및 해양 플랫폼은 지속적인 염분 노출에 직면합니다. 316 스테인리스 버전은 녹슬지 않고 염분 분무에서 견딥니다.

Design Recommendations:

당사의 용접 서비스를 사용할 부품을 설계하는 경우 다음 지침을 따르십시오.

• 베이스 플레이트 두께 – 4인치 이하 파이프의 경우 최소 6mm, 더 큰 경우 8mm
• 볼트 구멍 간격 – 구멍을 플레이트 가장자리에서 재료 두께의 최소 2배 이상 떨어뜨려 유지
• 새들 반경 – 파이프 외경에 맞게 새들 곡률을 조정하며 1mm 간격을 둠
• 용접 접근성 – 토치가 방해 없이 전체 용접 영역에 도달할 수 있는지 확인
• 거셋 배치 – 직경 6인치를 초과하는 파이프를 지지하는 브래킷에 거셋 추가
• 재질 일치 – 모든 구성품에 동일한 스테인리스 등급 사용

당사는 무료 설계 검토를 제공합니다. 스테인리스 스틸 파이프 브래킷 어셈블리의 도면을 보내주시면 개선 사항을 제안해 드립니다.

표면 마감 옵션:

이 구성품의 외관은 노출 설치 시 중요합니다. 당사는 4가지 마감 수준을 제공합니다.

밀 마감 – 용접 상태로 가벼운 스케일과 용접 변색이 있음. 숨겨진 용도에 적합. 가장 저렴한 옵션.

와이어 브러시 마감 – 부동태 처리 후 스테인리스 와이어 브러싱. 열 변색을 제거하고 균일한 새틴 외관 복원. 고객의 70%가 선택.

그라인딩 및 폴리싱 마감 – 용접부를 주변 표면과 동일하게 연삭한 후 연마. 브래킷이 매끄럽게 마감됨. 식품 가공에 권장.

전해 연마 마감 – 밝은 거울 같은 마감 생성. 지문에 강하며 청소가 용이함. 해양 및 제약 응용 분야에 권장.
