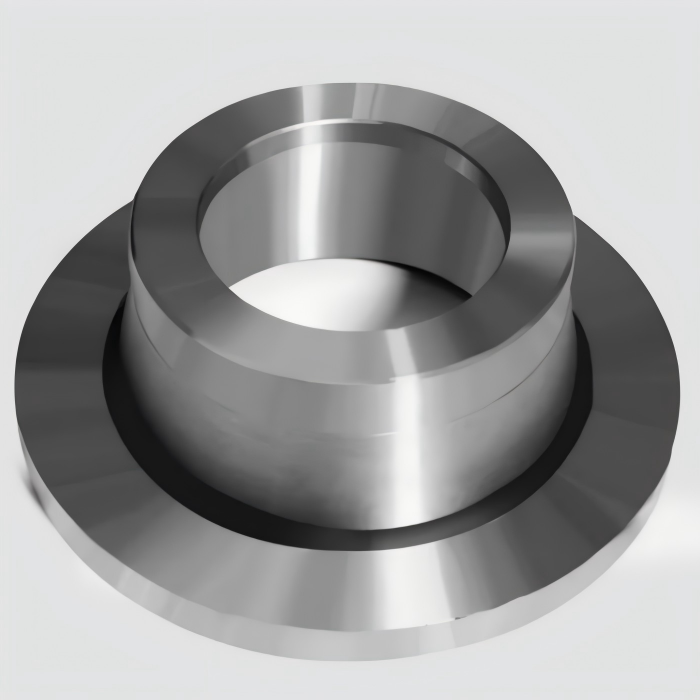

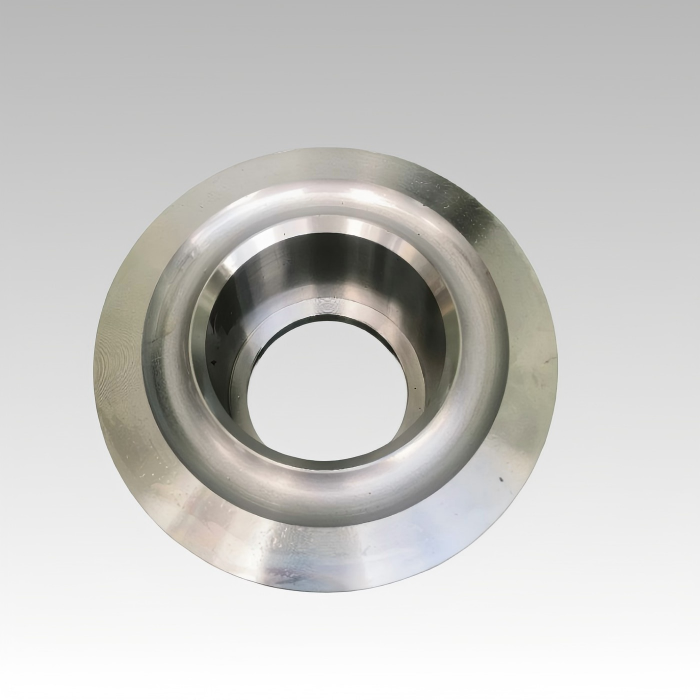

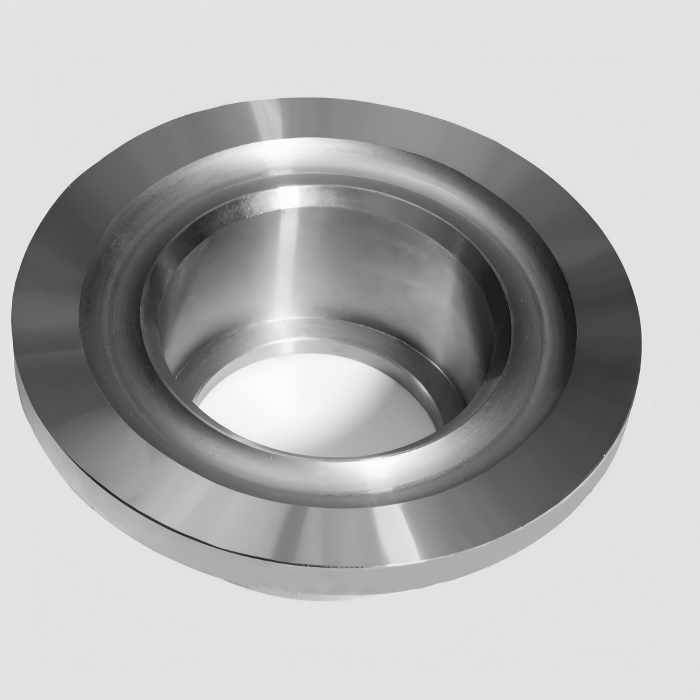

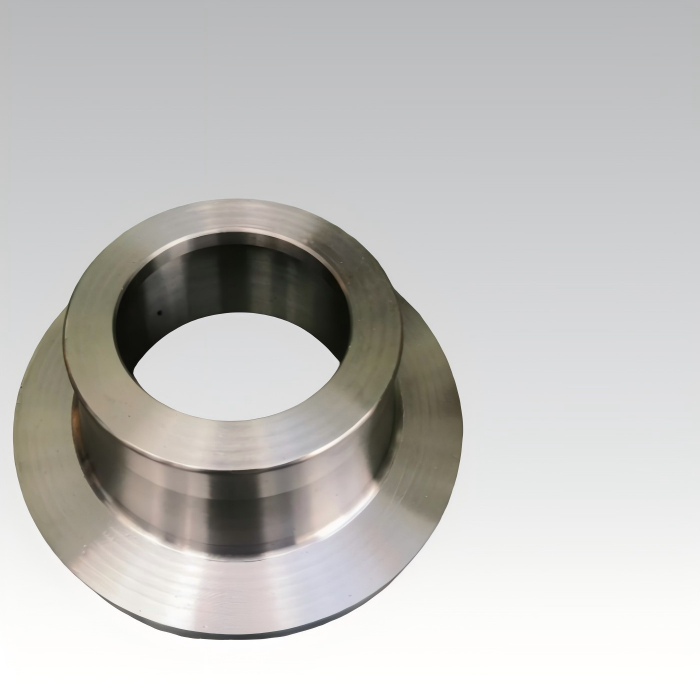

Конвейерный корпус подшипника ролика с индивидуальными видами финишной обработки поверхности, включая цинкование, порошковое покрытие и анодирование, изготовленный на станках с ЧПУ для максимальной долговечности.

Что такое конвейерный корпус подшипника ролика?

Конвейерный корпус подшипника ролика — это прецизионный металлический компонент, предназначенный для надежного размещения и поддержки подшипника, обеспечивая свободное вращение конвейерного ролика при жестком креплении к раме конвейера. Он служит критическим интерфейсом между вращающимся валом ролика и неподвижной конструкцией конвейерной системы. Типичный конвейерный корпус подшипника ролика включает несколько ключевых особенностей: прецизионно обработанное отверстие, удерживающее наружное кольцо подшипника с точной посадкой с натягом, монтажные отверстия или пазы для крепления к раме конвейера, а также часто встроенные уплотнения, лабиринтные кольца или масленки для смазки и защиты от загрязнений.

Эти корпуса обычно изготавливаются из чугуна, ковкого чугуна, углеродистой стали, нержавеющей стали или алюминия, в зависимости от требований к нагрузке, скорости и условиям окружающей среды. Конструкция конвейерного корпуса подшипника ролика напрямую влияет на выравнивание подшипника, распределение нагрузки, демпфирование вибрации и удобство обслуживания. Во многих промышленных средах корпус также должен выдерживать экстремальные температуры, воздействие химикатов, мойку под высоким давлением или абразивную пыль. Когда ваше применение требует нестандартных размеров, определенных материалов, усиленной герметизации или специализированной обработки поверхности, единственным надежным решением становится изготовленный на заказ на станках с ЧПУ конвейерный корпус подшипника ролика.

Преимущество ЧПУ: переосмысление возможностей конвейерного корпуса подшипника ролика

Обработка на станках с ЧПУ позволяет нам производить корпуса подшипников с допусками до ±0,005 мм. В отличие от литья или ковки, которые требуют значительных затрат на оснастку, длительных сроков изготовления и имеют конструктивные ограничения, изготовление на ЧПУ является одновременно гибким и повторяемым. Каждый конвейерный корпус подшипника ролика, который мы производим, начинается с цельной металлической заготовки и прецизионно фрезеруется или обтачивается в соответствии с вашей точной CAD-моделью, без минимального объема заказа.

Ключевые параметры индивидуализации:

Когда вы решаете сотрудничать с нами, ни одна деталь не является слишком мелкой. Ниже приведены основные переменные, которые мы настраиваем для каждого заказа конвейерного корпуса подшипника ролика.

Выбор материала

• Мягкая сталь (Q235/A36): Экономически эффективна для общего использования, легко сваривается.
• Углеродистая сталь (1045/4140): Повышенная прочность для тяжелых нагрузок.
• Нержавеющая сталь (304/316): Необходима для пищевой, фармацевтической, морской и химической промышленности. Обеспечивает превосходную коррозионную стойкость.
• Алюминий (6061/7075): Легкий, идеален для портативных конвейеров или высокоскоростных применений с низкой нагрузкой.
• Латунь/Бронза: Для сред с низким трением, неискрящих или взрывобезопасных.

Геометрия корпуса
Возможна любая форма: стандартная опора (подшипниковый узел), двух- или четырехболтовый фланцевый кронштейн, натяжной корпус, картриджный тип или полностью индивидуальная геометрия. Нужны встроенные монтажные ребра, облегчающие карманы, смотровые окна или разъемная конструкция корпуса для обслуживания без инструментов? Ваш конвейерный корпус подшипника ролика может быть спроектирован соответствующим образом.

Отверстие под подшипник и посадка вала
Независимо от того, требуется ли вам эксцентриковый стопорный вороток, установочные винты, коническая переходная втулка или гладкое отверстие, мы точно подгоняем внутреннюю геометрию корпуса под выбранную вами серию подшипников (такую как 6204, 6306, UC205 или нестандартные размеры). Диаметр отверстия, глубина, чистота поверхности и класс допуска — все это настраивается.

Особенности уплотнения и смазки
Модернизируйте ваш конвейерный корпус подшипника ролика с помощью лабиринтных уплотнений для высокоскоростных применений, V-колец для легкого загрязнения, двухкромочных масляных уплотнений для влажных сред или специальных каналов для смазки со стратегически расположенными ниппелями. Мы также можем обработать выточки под уплотнительные кольца или добавить войлочные уплотнения для сухих запыленных сред.

Обработка поверхности
Правильная обработка поверхности значительно продлевает срок службы вашего конвейерного корпуса подшипника ролика. Мы предлагаем несколько вариантов финишной обработки:

• Цинкование (прозрачное или желтое): Базовая коррозионная стойкость для внутренних помещений или легких условий эксплуатации.
• Горячее цинкование: Усиленная защита для наружных, морских условий или сред с высокой влажностью.
• Порошковое покрытие (любой цвет RAL): Отличная химическая и ударная стойкость, идеально подходит для пищевой промышленности или видимого оборудования.
• Анодирование (тип II или тип III): Для алюминиевых корпусов увеличивает твердость поверхности и коррозионную стойкость.
• Химическое никелирование: Равномерная твердость и экстремальная защита от износа/коррозии для химической или фармацевтической промышленности.
• Черное оксидирование: Недорогая декоративная отделка с минимальным изменением размеров для внутреннего использования.
• Пассивация: Для корпусов из нержавеющей стали удаляет свободное железо и максимизирует коррозионную стойкость.

Каждый вид обработки поверхности может быть указан в зависимости от вашей рабочей среды — влажной, кислотной, соленой, абразивной или требующей соответствия FDA. Сообщите нам ваши условия, и мы порекомендуем оптимальную отделку для вашего конвейерного корпуса подшипника ролика.

Монтажные отверстия и аксессуары
Прорези, цековки, резьбовые отверстия, отверстия под штифты или быстросъемные зажимы — ваш корпус должен крепиться к существующей конструкции без доработок в полевых условиях. Мы точно подгоняем положения отверстий, диаметры, ориентацию и типы резьбы под вашу раму.

Примеры из реальных применений, требующих индивидуального конвейерного корпуса подшипника ролика:

• Горнодобывающая промышленность и карьеры: Сверхтолстые стенки (12-15 мм), высокопрочная сталь, ударостойкие конструкции и обработка поверхности методом горячего цинкования для выдерживания ударов породы, вибрации и влажных абразивных условий.
• Автомобильные сборочные линии: Высокоскоростные, прецизионно сбалансированные корпуса из анодированного алюминия с лабиринтными уплотнениями для чистых, но быстроходных сред.
• Переработка продуктов питания и напитков: Корпуса из нержавеющей стали 316 с химическим никелированием или пассивацией, гладкие поверхности без щелей и уплотнения, совместимые с мойкой под высоким давлением.
• Склады и распределительные центры: Легкие алюминиевые корпуса с порошковым покрытием фирменных цветов, а также встроенные крепления для датчиков или энкодеров для автоматизированных сортировочных систем.
• Химические перерабатывающие заводы: Корпуса из Хастеллоя, Инконеля или нержавеющей стали 316 со специализированными фторуглеродными уплотнениями и химическим никелированием для защиты от агрессивных паров и кислот.
• Наружные портовые конвейеры: Тяжелые стальные корпуса с горячим цинкованием или многослойными морскими лакокрасочными системами для защиты от солевого тумана и ультрафиолетового излучения.

В каждом случае стандартный корпус подшипника конвейерного ролика потребовал бы неприемлемых компромиссов в сроке службы, посадке или производительности. Наше индивидуальное решение с ЧПУ обеспечивает точную посадку, максимальную долговечность и более низкую общую стоимость владения.

Как работает наш процесс индивидуальной настройки с ЧПУ:

Шаг 1: Предоставьте ваши спецификации – Загрузите ваш CAD-файл (STEP, IGES, DWG или даже четкий эскиз с критическими размерами). Сообщите нам материал, нагрузку, рабочую среду (температура, влажность, пыль, химикаты), предпочтительную обработку поверхности и любые особые требования, такие как соответствие FDA или немагнитные свойства.

Шаг 2: Инженерный анализ и обратная связь по DFM – Мы анализируем конструкцию вашего корпуса подшипника конвейерного ролика на технологичность. Мы можем предложить незначительные изменения для снижения стоимости без ущерба для функциональности — например, изменить острый внутренний угол на радиус для использования стандартных концевых фрез или рекомендовать более экономичную обработку поверхности.

Шаг 3: Прототипирование (опционально) – Нужно проверить посадку перед полным производством? Мы можем изготовить 1–5 единиц вашего корпуса подшипника конвейерного ролика в качестве прототипа. Это настоятельно рекомендуется для сложных или новых конструкций.

Шаг 4: Производство в масштабе – После утверждения мы переходим к полному производству. Наши токарные и фрезерные центры с ЧПУ работают круглосуточно, обеспечивая стабильное качество для 10 или 10 000 единиц. Каждый корпус подшипника конвейерного ролика проверяется с использованием КИМ (координатно-измерительной машины).

Шаг 5: Обработка поверхности и финишная отделка – Нанесите выбранную обработку поверхности на наших сертифицированных партнерских предприятиях. Мы обеспечиваем правильное маскирование критических поверхностей, таких как отверстия и монтажные интерфейсы.

Шаг 6: Контроль качества и доставка – Окончательная проверка, антикоррозийная упаковка и глобальная доставка. Вы получаете отчеты о проверке и сертификаты материалов для каждой партии.

Технические советы по проектированию лучшего корпуса подшипника конвейерного ролика:

1. Толщина стенки: Для стальных корпусов при умеренных нагрузках (скорость конвейера до 2 м/с) типична толщина 5–8 мм. Для тяжелых горных работ или применений с высокими ударными нагрузками увеличьте до 12–15 мм. Для алюминия увеличьте толщину стенки на 30-40% по сравнению со сталью для эквивалентной прочности.
2. Дренажные пазы: Если ваш корпус подшипника конвейерного ролика будет подвергаться воздействию влаги или мойки, добавьте небольшой дренажный паз (шириной 2-3 мм) в самой нижней точке, чтобы предотвратить скопление воды внутри корпуса.
3. Доступ к масленке: Убедитесь, что ваша конструкция включает четкий, беспрепятственный путь для пресс-масленки. Многие стандартные корпуса выходят из строя, потому что масленки заблокированы элементами рамы или соседними роликами.
4. Тепловое расширение: Для корпуса подшипника конвейерного ролика, используемого в горячих средах (выше 80°C), увеличьте зазор отверстия на 0,02-0,04 мм. В противном случае подшипник может расшириться и заклинить во время работы.
5. Маскирование при обработке поверхности: Укажите, какие поверхности должны оставаться необработанными (например, отверстие подшипника, резьба монтажных отверстий) для сохранения размерной точности. Мы замаскируем эти области во время финишной обработки.
6. Направление эксцентрикового замка: При использовании эксцентриковой стопорной втулки укажите направление затяжки на внешней стороне корпуса. Эта простая функция уменьшает количество ошибок при установке и вызовов на место.

Часто задаваемые вопросы о корпусе подшипника конвейерного ролика:

В1: Какие материалы можно использовать для изготовления индивидуального корпуса подшипника конвейерного ролика?
Сталь, нержавеющая сталь (304/316), алюминий, ковкий чугун, латунь и бронза. Выбор материала зависит от вашей нагрузки, среды и бюджета.

В2: Как узнать, нужен ли мне индивидуальный корпус подшипника конвейерного ролика?
Если ваша система имеет нестандартные размеры, экстремальные температуры, особые требования к уплотнениям или требует специальной обработки поверхности, индивидуальный корпус подшипника конвейерного ролика является правильным решением.

В3: Каково типичное время выполнения заказа на индивидуальный корпус подшипника конвейерного ролика?
Стандартное время выполнения составляет от 7 до 12 рабочих дней с момента утверждения чертежа. Для срочных заказов доступны ускоренные варианты.

В4: Предлагаете ли вы услуги по прототипированию перед массовым производством?
Да. Мы можем изготовить от 1 до 5 единиц вашего корпуса подшипника конвейерного ролика для проверки посадки перед полным производством.

В5: Какие виды обработки поверхности доступны для корпуса подшипника конвейерного ролика?
Цинкование, горячее цинкование, порошковая окраска, анодирование, химическое никелирование, воронение и пассивация для нержавеющей стали.
