Servicio profesional de soldadura de colectores de escape de tubería de acero inoxidable para motores turbo de 3, 4, 6 y 8 cilindros. Diseños personalizados de longitud igual y doble espiral con soldaduras TIG de penetración completa.

¿Por qué la soldadura profesional de colectores de escape de tubería define el rendimiento del motor?

Muchas fallas del sistema de escape no ocurren en el turbocompresor o el tubo de bajada, sino en el colector que conecta el motor al turbo. Un colector mal fabricado crea fugas de escape, flujo desigual de cilindros o agrietamiento por calor. Estos defectos a menudo son invisibles hasta que el motor está a plena carga. Con el tiempo, los ciclos térmicos hacen que las grietas se propaguen hasta que el colector falla por completo.

Los componentes fabricados correctamente igualan el flujo de escape de cada cilindro mientras soportan temperaturas extremas. El material base de acero inoxidable resiste la corrosión de los gases de escape y la fatiga térmica. Nuestro proceso de soldadura asegura que cada unión del tubo primario logre una penetración completa, evitando las debilidades ocultas que afectan a los colectores de menor calidad. Además, este componente es crítico para la respuesta del turbo, ya que cualquier fuga antes del turbo reduce la presión de sobrealimentación.

Nuestro taller ha invertido en equipos de curvado por mandril de precisión, accesorios CNC y múltiples estaciones de soldadura TIG para producir cada conjunto con calidad constante. El utillaje dedicado asegura la longitud correcta del tubo primario y la alineación del colector para cada unidad. Para tiradas de producción de 20 piezas o más, recomendamos la soldadura TIG robótica. Cada proyecto de colector de escape de tubería que emprendemos comienza con una revisión exhaustiva del número de cilindros del motor, los objetivos de potencia y el tipo de brida del turbo.

¿Qué es un Colector de Escape de Tubería?

Este componente es un conjunto fabricado de acero inoxidable que recoge los gases de escape de cada cilindro del motor y los dirige a la entrada del turbocompresor. Estos colectores consisten en tubos primarios individuales soldados a las bridas de la culata y un colector que se monta en el turbo. El acero inoxidable contiene al menos un 10.5 por ciento de cromo, que forma una capa de óxido pasiva en la superficie.

Nuestra técnica de soldadura utiliza gas de protección—argón puro—para proteger el baño de soldadura fundido del oxígeno atmosférico. Esto permite que el cromo reforme su capa protectora a medida que la soldadura se enfría. Un colector de escape de tubería correctamente soldado resistirá la oxidación en la línea de soldadura tan eficazmente como el metal base. También controlamos cuidadosamente el aporte de calor porque demasiado calor provoca la precipitación de carburo de cromo, una condición conocida como degradación de la soldadura. Al usar bajo aporte de calor y la técnica adecuada con purga posterior, prevenimos este problema en cada proyecto.

Configuraciones Comunes del Colector de Escape de Tubería:

Producimos varias configuraciones de este componente para adaptarse a diferentes tipos de motor y objetivos de rendimiento.

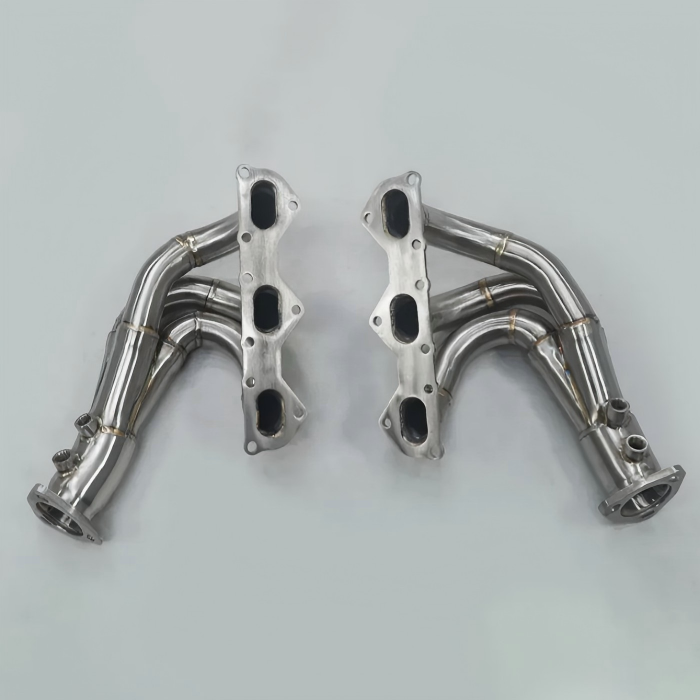

Colector de Longitud Igual – Para Flujo Óptimo:

Todos los tubos primarios se cortan a la misma longitud antes de fusionarse en el colector. Este diseño de colector de escape de tubería asegura que el pulso de escape de cada cilindro llegue al turbo a intervalos uniformemente espaciados. Maximiza la respuesta del turbo y reduce el ruido de escape.

Colector Tipo Log – Para Espacios Compactos:

Un tubo simple con ramales de cilindro individuales soldados. Esta configuración de colector de escape de tubería es compacta y rentable. Se utiliza en compartimentos de motor ajustados y kits turbo de nivel de entrada.

Colector de Doble Espiral – Para Entrada de Turbo Dividida:

Los tubos primarios se agrupan en dos pasajes separados que alimentan una entrada de turbo dividida. Este diseño de colector de escape de tubería mantiene los pulsos de escape separados para una mejor respuesta del turbo. Recomendado para aplicaciones de alto rendimiento por encima de 500 caballos de fuerza.

Colector con Colector de Fusión – Para Flujo Máximo:

Los tubos primarios se fusionan en un colector cónico cuidadosamente diseñado. Esta configuración de colector de escape de tubería minimiza la turbulencia en la entrada del turbo. Se utiliza en motores de competición y carreras profesionales.

Para cada pedido, documentamos la configuración y las dimensiones.

Selección de Material para el Colector de Escape de Tubería;

No todos los aceros inoxidables se comportan igual en entornos de colector de escape. Almacenamos tres aleaciones principales.

Acero inoxidable 304 – La opción estándar para la mayoría de las aplicaciones de colectores turbo. Buena resistencia a la corrosión y excelente soldabilidad. Se utiliza para colectores de escape de tubería en autos de calle y construcciones de rendimiento moderado. Soporta operación continua a 1200°F.

Acero inoxidable 316 – Para entornos marinos y de alta corrosión. La adición de molibdeno mejora la resistencia a altas temperaturas y la resistencia a picaduras. Se recomienda un colector de escape de tubería de 316 para barcos y vehículos costeros.

Acero Inoxidable 321 – Para aplicaciones de carreras de calor extremo. La estabilización con titanio previene la precipitación de carburo a altas temperaturas sostenidas. Se utiliza para colectores de escape de tubería en carreras de competición y aplicaciones de alta presión por encima de 25 PSI.

No recomendamos acero al carbono para aplicaciones de colector de escape de tubería, ya que se oxida rápidamente y se agrieta bajo ciclos térmicos.

Tipos de Brida de Turbo:

Brida T3 – Turbo Estándar de Marco Pequeño:

Una brida rectangular de cuatro pernos diseñada para Garrett T3 y muchos otros turbocompresores de marco pequeño. Esta configuración se usa ampliamente en motores de cuatro cilindros y aplicaciones de rendimiento moderado.

Brida T4 – Turbo de Marco Grande:

Con un patrón de montaje de cuatro pernos más grande, la brida T4 es compatible con Garrett T4 y turbocompresores de marco grande similares. Se selecciona comúnmente para construcciones de motores de seis cilindros y V8 de alta potencia.

Brida V-Band – Conexión de Liberación Rápida:

Una brida circular asegurada con una abrazadera de banda en V proporciona un sello fuerte y resistente a fugas, al mismo tiempo que simplifica la instalación y extracción del turbocompresor. Este estilo es particularmente popular en automovilismo y aplicaciones de alto rendimiento.

Brida T25 – Montaje de Turbo Compacto:

Diseñada para GT25 y otros turbocompresores de tamaño similar, la brida T25 ofrece una solución de montaje compacta para motores de menor cilindrada donde el espacio es limitado.

Curvado y Fabricación de Tubos Primarios:

Usamos curvado por mandril para mantener el diámetro completo de la tubería a través de cada curva en el colector de escape de tubería.

Curvado por Mandril – Un proceso de doblado que utiliza un mandril interno para evitar el colapso del tubo. Este método de colector de escape de tubería mantiene el diámetro completo a través de la curva para un flujo máximo. Requerido para aplicaciones de rendimiento.

Curvas Soldadas Segmentadas – Segmentos curvos individuales soldados entre sí. Este método de colector de escape de tubería permite curvas de radio cerrado que no se pueden doblar con mandril. Se utiliza para formas personalizadas complejas.

Codos Soldados de Acero Inoxidable Schedule 10 – Codos preformados de 90 y 45 grados. Este método de colector de escape de tubería es consistente y resistente. Común en colectores personalizados de alta gama.

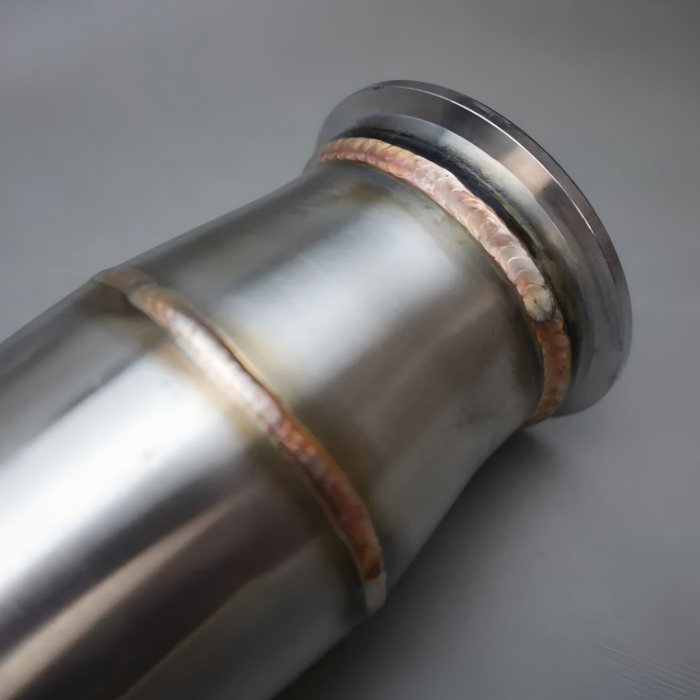

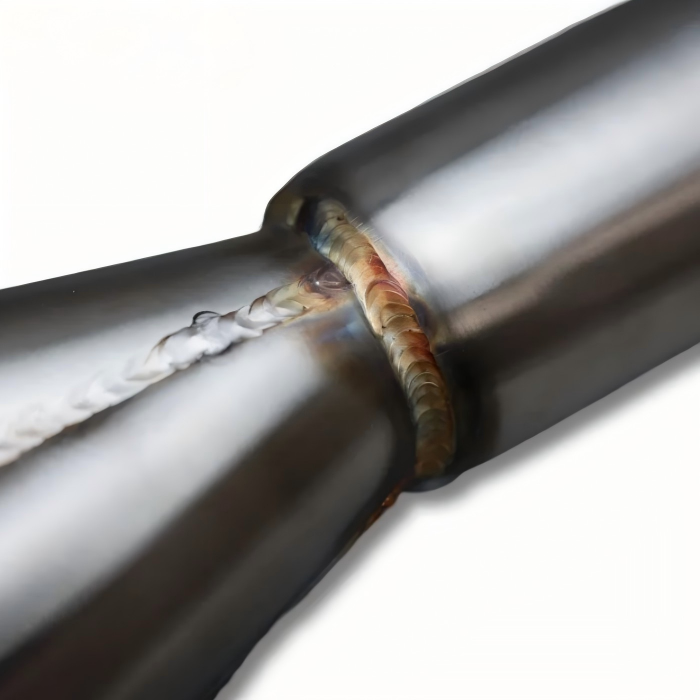

Proceso de Soldadura para Colector de Escape de Tubería:

Utilizamos soldadura TIG exclusivamente para toda la fabricación de colectores debido a la necesidad de precisión y purga inversa.

GTAW para Todas las Uniones de Tubos Primarios:

La soldadura TIG manual proporciona un control excepcional sobre el baño de soldadura y crea transiciones internas suaves que promueven un flujo de escape eficiente. Nuestros operadores sueldan típicamente entre 70 y 130 amperios utilizando varilla de relleno 308L o 309L de 3/32 de pulgada. Se aplica purga inversa de argón en cada unión para evitar la oxidación interna y mantener la calidad de la soldadura.

TIG Robótico para Producción de Alto Volumen:

Para clientes que requieren múltiples ensamblajes idénticos, la soldadura TIG robótica ofrece una consistencia excepcional en el tamaño, penetración y apariencia de la soldadura. Las trayectorias de soldadura automatizadas aseguran una calidad repetible en cada lote de producción.

Soldadura de Múltiples Pasadas para Bridas Gruesas:

Las conexiones entre bridas gruesas y tubos primarios pueden requerir múltiples pasadas de soldadura para lograr resistencia total y fusión adecuada. Una pasada de raíz se completa típicamente con varilla de relleno de 1/16 de pulgada, seguida de una pasada de recubrimiento con varilla de relleno de 3/32 de pulgada para crear un acabado suave y profesional.

Usos habituales:

Nuestros clientes utilizan este servicio de soldadura para muchas aplicaciones de rendimiento.

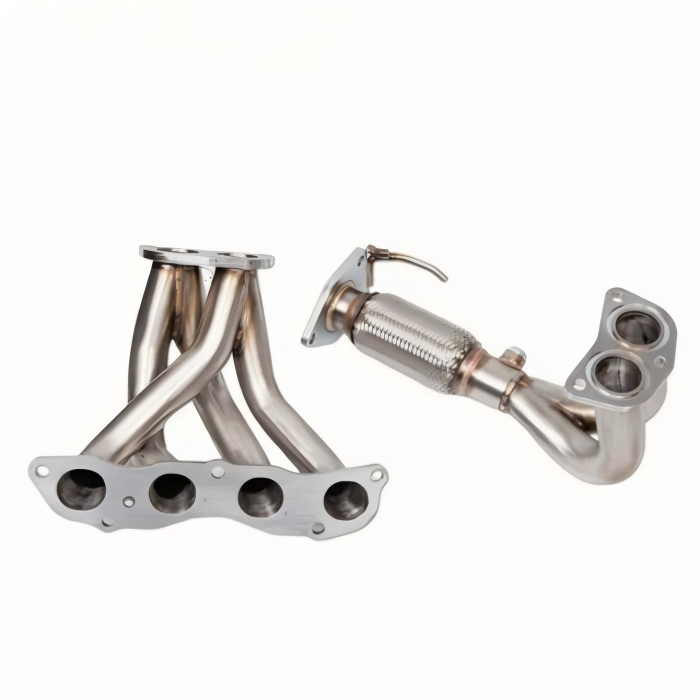

Motores Turbo de 4 Cilindros:

Las aplicaciones comunes incluyen plataformas turboalimentadas de Honda, Subaru, Mitsubishi, Ford y Volkswagen. Estos sistemas se configuran típicamente con bridas de turbo T3 o T4 y pueden soportar niveles de potencia de hasta 800 caballos de fuerza.

Motores Turbo de 6 Cilindros:

Las plataformas populares incluyen el Toyota Supra, las series Nissan RB y VR, así como los motores BMW B58 y S58. Los diseños de colectores de longitud igual a menudo se prefieren para mejorar la gestión de pulsos de escape y la eficiencia del turbocompresor.

Motores Turbo de 8 Cilindros:

Las construcciones Chevrolet LS, Ford Coyote y Dodge Hemi utilizan con frecuencia configuraciones de doble espiral para mejorar la respuesta del turbo y optimizar el rendimiento en motores de mayor cilindrada.

Camiones Diésel:

Aplicaciones como los motores Cummins, Duramax y Power Stroke requieren una construcción resistente para soportar carga y vibración continuas. Estos ensamblajes comúnmente cuentan con colectores reforzados y tubería de pared más gruesa de 3 mm para mayor durabilidad.

Preguntas Frecuentes Sobre Colectores de Escape de Tubería:

P1: ¿Qué tamaño de tubo primario necesito para mi colector de escape de tubería?
R: Para menos de 400 caballos de fuerza, los tubos primarios de 1.5 pulgadas son suficientes. Para 400-700 caballos de fuerza, se recomienda 1.75 pulgadas. Para 700-1000 caballos de fuerza, 2 pulgadas es ideal. Por encima de 1000 caballos de fuerza, se requiere 2.25 pulgadas o más.

P2: ¿Vale la pena el diseño de longitud igual para un colector de escape de tubería?
R: Sí. Los colectores de longitud igual mejoran la respuesta del turbo en 300-500 RPM y reducen el ruido de escape. El beneficio de rendimiento es notable tanto en autos de calle como de pista.

P3: ¿Por qué mi colector de escape de tubería sigue agrietándose?
R: El agrietamiento generalmente es causado por falta de alivio de tensiones, espesor de material insuficiente o falta de purga inversa durante la soldadura. Nuestra purga inversa y metal de aporte adecuado previenen estos problemas.

P4: ¿Pueden hacer un colector de escape de tubería personalizado para mi intercambio de motor?
R: Sí. Nos especializamos en fabricación personalizada. Envíenos su culata, turbo y dimensiones del compartimiento del motor, y diseñaremos un colector de ajuste perfecto.

P5: ¿Cuál es la diferencia entre un colector tipo log y uno de longitud igual?
R: Los colectores tipo log tienen conductores cortos desiguales y son compactos pero menos eficientes. Los colectores de longitud igual tienen longitudes de conductor cuidadosamente medidas para una sincronización óptima de pulsos de escape y mejor respuesta del turbo.
