Servicio profesional de soldadura de tuberías de escape de turbocompresor en acero inoxidable 304. Diámetros personalizados de 2.5 a 4 pulgadas con soldaduras TIG de penetración completa.

¿Qué es la tubería de escape de turbocompresor?

Este componente es el sistema de tuberías de escape que conecta la salida del turbocompresor con el convertidor catalítico o el silenciador. Estas tuberías suelen tener un diámetro de 2.5 a 4 pulgadas y deben soportar temperaturas de gases de escape de hasta 1600°F. El acero inoxidable contiene al menos un 10.5 por ciento de cromo, que forma una capa de óxido pasiva en la superficie.

Nuestra técnica de soldadura utiliza gas de protección, generalmente argón o una mezcla de helio y argón, para proteger el baño de soldadura fundido del oxígeno atmosférico. Esto permite que el cromo vuelva a formar su capa protectora a medida que la soldadura se enfría. Las tuberías de escape de turbocompresor soldadas correctamente resistirán la oxidación en la línea de soldadura tan eficazmente como el metal base. También controlamos cuidadosamente la entrada de calor porque demasiado calor provoca la precipitación de carburo de cromo, una condición conocida como degradación de la soldadura. Al usar una baja entrada de calor y la técnica adecuada, prevenimos este problema en cada proyecto.

Configuraciones comunes de tuberías de escape de turbocompresor:

Fabricamos una variedad de componentes de escape de turbocompresor para adaptarse a diferentes plataformas de vehículos, niveles de potencia y disposiciones de turbocompresores.

Downpipe de turbocompresor – Salida del turbocompresor al convertidor catalítico:

Ubicado inmediatamente después del turbocompresor, esta sección experimenta las temperaturas y caudales de escape más altos. La mayoría de las aplicaciones de calle utilizan tuberías de 3 pulgadas, mientras que las construcciones de alto rendimiento a menudo se benefician de diámetros de 4 pulgadas para una mejor evacuación de los gases de escape.

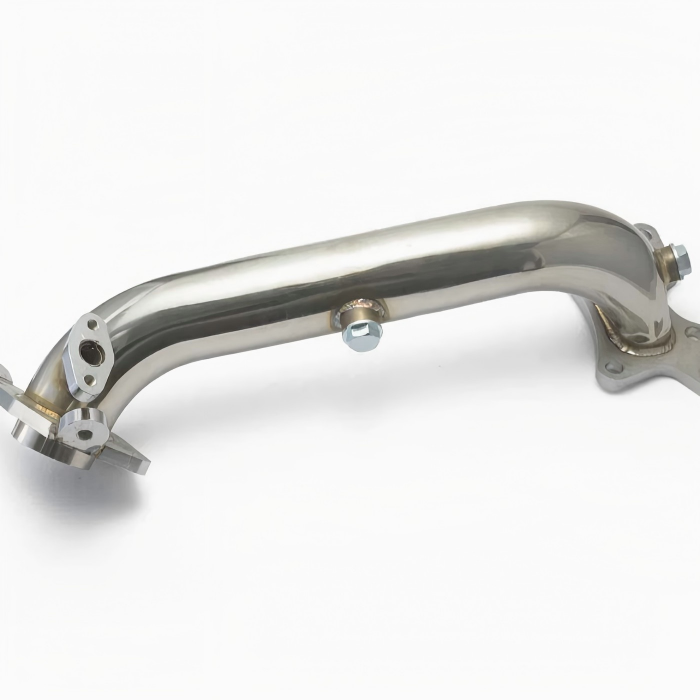

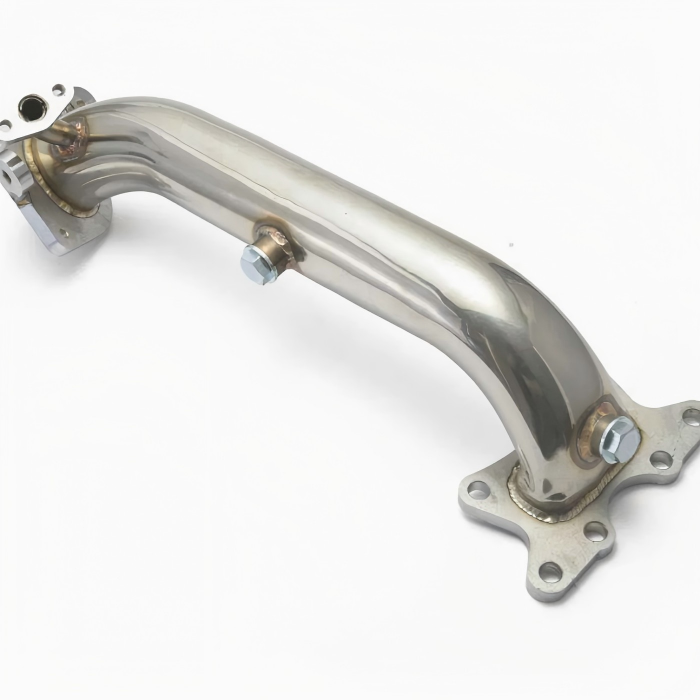

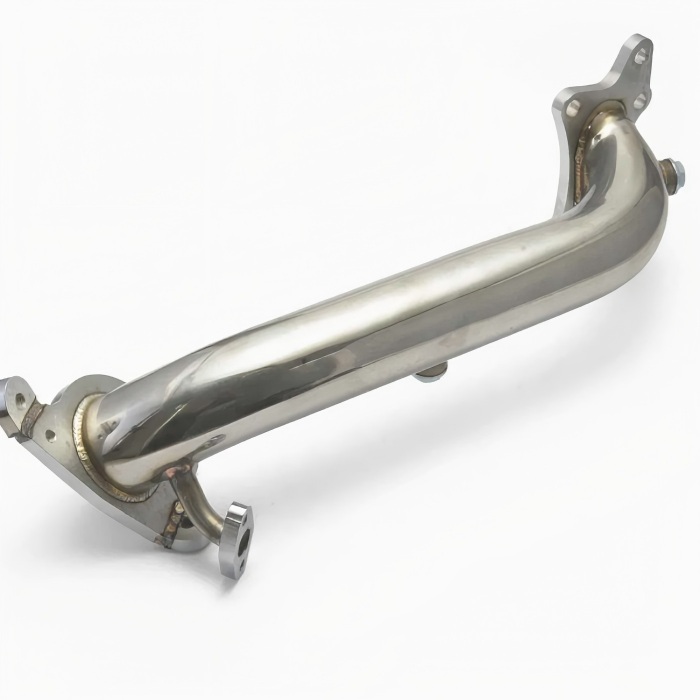

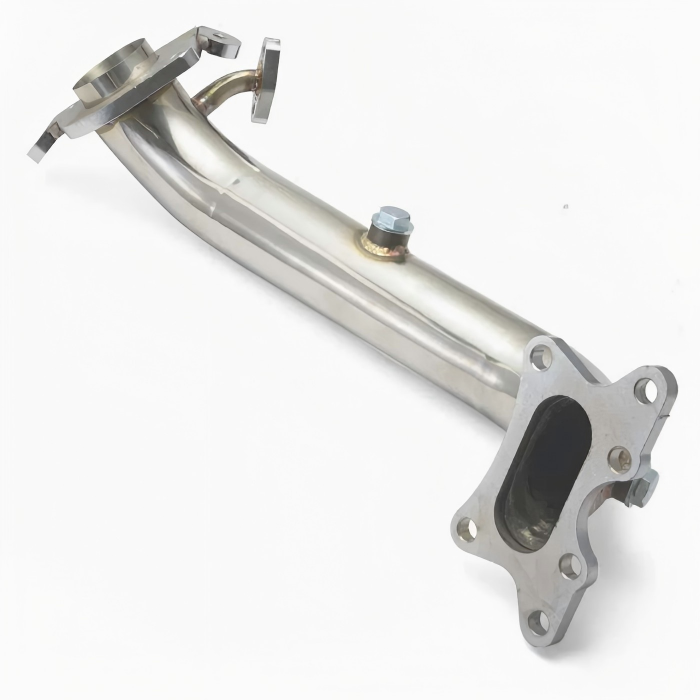

Downpipe de wastegate divorciada – Retorno de wastegate separado:

Esta configuración incorpora un canal independiente para la descarga de la wastegate antes de fusionarla más adelante. Separar las corrientes de escape ayuda a reducir la turbulencia y mejora la eficiencia del flujo en aplicaciones orientadas al rendimiento.

Sistema de escape turbo-back – Actualización completa del escape:

Un paquete turbo-back reemplaza todo el tracto de escape desde la salida de la turbina hasta la punta de escape trasera. Al actualizar cada sección, los conductores pueden lograr una mayor capacidad de flujo de aire y un mejor rendimiento del motor.

Sistema de conexión V-band – Servicio rápido:

El uso de abrazaderas V-band en lugar de bridas atornilladas convencionales simplifica la instalación y el mantenimiento. El diseño también minimiza los problemas de sellado, lo que lo convierte en una opción popular para vehículos de motor deportivo y alto rendimiento.

Especificaciones consistentes para pedidos futuros:

Todos los conjuntos personalizados se documentan con mediciones detalladas y registros de fabricación, lo que permite a los clientes reordenar componentes coincidentes cuando sea necesario.

Selección de material para tuberías de escape de turbocompresor:

No todos los aceros inoxidables funcionan igual en entornos de escape de turbocompresor. Almacenamos dos aleaciones principales para estos proyectos de fabricación.

Acero inoxidable 304 – La opción estándar para la mayoría de las aplicaciones de escape de turbocompresor. Buena resistencia a la corrosión y excelente soldabilidad lo convierten en nuestro material más popular. Se utiliza para tuberías de escape de turbocompresor en autos de calle, autos de pista y construcciones de rendimiento moderado. Soporta operación continua a 1200°F y picos de hasta 1600°F.

Acero inoxidable 316 – Para entornos de calor y corrosión extremos. La adición de molibdeno mejora la resistencia a altas temperaturas y a la corrosión por picaduras. Una versión 316 cuesta más, pero se recomienda para aplicaciones de alta presión y tuberías de escape de turbocompresor diésel.

Acero Inoxidable 321 – Para las aplicaciones de turbocompresor más exigentes. La estabilización con titanio previene la precipitación de carburo a temperaturas extremas. Se utiliza para tuberías de escape de turbocompresor en competición de carreras y aplicaciones de resistencia.

No recomendamos el acero inoxidable 409 para tuberías de escape de turbocompresor, ya que su resistencia al calor es inadecuada para las temperaturas del turbocompresor.

Procesos de soldadura para tuberías de escape de turbocompresor:

Seleccionamos el proceso de soldadura óptimo según el grosor de la pared de su tubería y los requisitos de rendimiento.

GTAW para espesores de pared de 1.5 mm a 3 mm:

La soldadura TIG manual proporciona un control excepcional sobre el baño de soldadura y crea una superficie interna lisa para un flujo de escape sin restricciones. Para tuberías de acero inoxidable, normalmente operamos entre 70 y 130 amperios utilizando varilla de relleno 308L o 309L de 1/16 de pulgada. El purgado con argón protege el lado de la raíz de la soldadura de la oxidación, lo que hace que este proceso sea ideal para conjuntos de escape visibles y de alta gama.

MIG pulsado para espesores de pared de 2 mm a 4 mm:

La transferencia por pulverización pulsada minimiza las salpicaduras al tiempo que aumenta las tasas de deposición y la eficiencia de producción. Nuestros parámetros de soldadura generalmente oscilan entre 180 y 230 amperios con alambre de 0.045 pulgadas. Este método ofrece un excelente equilibrio entre calidad y costo para la fabricación de volumen medio.

MIG robótico para producción de alto volumen:

Cuando los clientes requieren grandes cantidades de componentes idénticos, la soldadura robótica ofrece una consistencia y repetibilidad excepcionales. Las trayectorias de soldadura se generan directamente a partir de datos CAD, lo que garantiza que cada conjunto cumpla con los mismos estándares dimensionales y de calidad durante toda la producción.

Configuraciones de juntas para tuberías de escape de turbocompresor:

Ofrecemos varios tipos de juntas para conectar secciones de tuberías de escape de turbocompresor.

Conexión con abrazadera V-band – Fácil servicio y mantenimiento:

Dos extremos con bridas se aseguran con una abrazadera V-band para crear un sello fuerte y resistente a fugas sin necesidad de juntas. Este diseño permite un montaje y desmontaje rápidos, lo que lo convierte en la opción preferida para la mayoría de las aplicaciones de rendimiento.

Brida de 3 pernos – Montaje estilo OEM:

Una brida triangular asegurada con tres sujetadores proporciona una conexión confiable de estilo de fábrica. Comúnmente encontrada en muchos vehículos japoneses, esta configuración típicamente utiliza una junta de acero de múltiples capas para garantizar un sellado adecuado.

Brida de 2 pernos – Popular en vehículos europeos:

Con una brida de forma ovalada y dos puntos de montaje, este estilo se usa ampliamente en plataformas europeas. Ofrece una conexión compacta y duradera para una variedad de aplicaciones de escape.

Conexión deslizante – Instalación ajustable:

Una sección de tubería se desliza dentro de la sección adyacente y se asegura con una abrazadera de banda. Esta disposición proporciona flexibilidad durante la instalación y se utiliza con frecuencia en proyectos de fabricación personalizada y kits de escape universales.

Usos habituales:

Nuestros clientes utilizan este servicio de soldadura para muchas aplicaciones de rendimiento.

Autos de rendimiento de calle:

Los vehículos de calle turboalimentados requieren sistemas de escape duraderos que puedan soportar la conducción diaria y temperaturas de funcionamiento elevadas. Normalmente fabricamos estos conjuntos en acero inoxidable 304 con tubería de 3 pulgadas, soportando aplicaciones de hasta 600 caballos de fuerza.

Autos de Pista y Carreras:

Las aplicaciones de motorsport exigen máxima resistencia, fiabilidad y facilidad de mantenimiento. Para entornos de competición, a menudo utilizamos acero inoxidable 316 combinado con conexiones de banda en V para soportar temperaturas extremas y niveles de potencia que superan los 1,000 caballos de fuerza.

Camiones Diésel:

Los motores turbodiésel generan vibraciones significativas y condiciones de carga sostenida. Para mejorar la durabilidad, fabricamos estos conjuntos de escape con soldaduras reforzadas y tubería de pared más gruesa de 3 mm.

Autos Importados:

Los vehículos de alto rendimiento japoneses y europeos a menudo requieren un ajuste preciso y puntos de montaje de estilo original. Nuestro proceso de fabricación incorpora bridas de estilo OEM para simplificar la instalación y mantener la compatibilidad con los componentes existentes.

Fabricación Personalizada:

Para proyectos de turbocompresor únicos, podemos construir conjuntos completamente personalizados basados en planos del cliente, modelos CAD, medidas o plantillas físicas. Cada sistema está diseñado para adaptarse al recorrido único del vehículo y a los requisitos de rendimiento.

Preguntas Frecuentes Sobre Tuberías de Escape de Turbo:

P1: ¿Qué tamaño de tubería de escape de turbo necesito para mi objetivo de caballos de fuerza?
R: Para hasta 400 caballos de fuerza, 2.5 pulgadas es suficiente. Para 400 a 700 caballos de fuerza, se recomienda 3 pulgadas. Para 700 a 1000 caballos de fuerza, 3.5 pulgadas es ideal. Por encima de 1000 caballos de fuerza, se requiere 4 pulgadas o más.

P2: ¿Es bueno el acero inoxidable 304 para tuberías de escape de turbo?
R: Sí, el acero inoxidable 304 es excelente para la mayoría de las aplicaciones de turbo. Soporta temperaturas de gases de escape de hasta 1600°F y resiste bien la corrosión. Para aplicaciones de competición extrema, el acero inoxidable 321 ofrece una resistencia al calor aún mayor.

P3: ¿Por qué se siguen agrietando las soldaduras de mi tubería de escape de turbo?
R: El agrietamiento generalmente es causado por la falta de purga inversa durante la soldadura, lo que provoca azúcar interno, o por usar un metal de aporte incorrecto. Nuestro proceso de purga inversa y el relleno adecuado con 309L previenen estos problemas.

P4: ¿Ofrecen tuberías de escape de turbo dobladas con mandril?
R: Sí. Todos nuestros codos están doblados con mandril para mantener el diámetro completo de la tubería a través de la curva. Esto maximiza el flujo de escape y la respuesta del turbo en comparación con los tubos doblados por aplastamiento.

P5: ¿Cuánto tiempo se tarda en obtener un sistema de tubería de escape de turbo personalizado?
R: La tubería de escape de turbo personalizada generalmente se envía dentro de 7 a 10 días hábiles. Las configuraciones estándar se envían dentro de 5 días hábiles.
