Why Traditional Pool Heat Exchangers Fail?

Most pool heat exchangers are made from copper or cupronickel. These materials work reasonably well in balanced water chemistry, but they have significant vulnerabilities. Pool water contains chlorine, bromine, salts, and other sanitizing chemicals. Over time, these chemicals attack copper alloys, causing pinhole leaks and eventual failure. A failed heat exchanger in a pool heater often means replacing the entire unit.

Stainless steel offers better corrosion resistance than copper but still fails in high-chlorine or saltwater pools. Chloride-induced stress corrosion cracking destroys stainless steel heat exchangers within a few seasons, especially in heated water. This is where a titanium heat exchanger pool solution proves superior. Titanium is virtually immune to chlorine, bromine, salt, and most other chemicals found in pool water.

The Titanium Advantage for Pool Heat Exchangers:

Titanium offers four distinct advantages for pool heating applications. First, corrosion resistance. Titanium naturally forms a stable, protective oxide layer that reforms instantly if scratched. This layer resists attack from chlorides, acids, and sanitizing chemicals. A titanium heat exchanger pool component will not rust, pit, or crack from pool chemistry.

Second, heat transfer efficiency. Titanium has excellent thermal conductivity, though slightly lower than copper. However, because titanium can be manufactured in very thin walls, the overall heat transfer of a titanium heat exchanger pool unit can match or exceed copper designs. Thin walls reduce material weight and improve response time.

Third, durability. A titanium heat exchanger pool component has no sacrificial anodes, no coatings to wear off, and no corrosion limit. Once installed, it requires no maintenance related to material degradation. Pool owners can expect 20 years or more of reliable service.

Fourth, weight. Titanium density is about 60 percent of copper. A titanium heat exchanger pool unit is significantly lighter than copper equivalents, making installation and service easier.

How a Titanium Heat Exchanger Pool System Works:

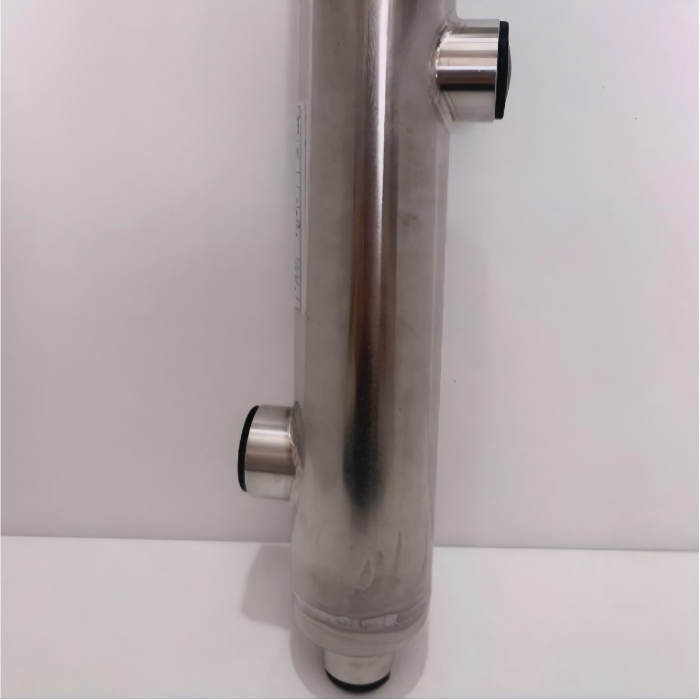

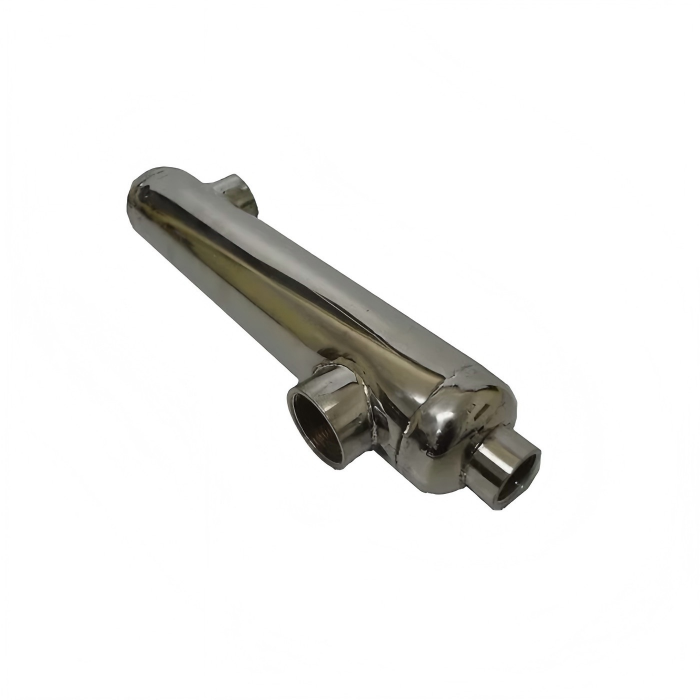

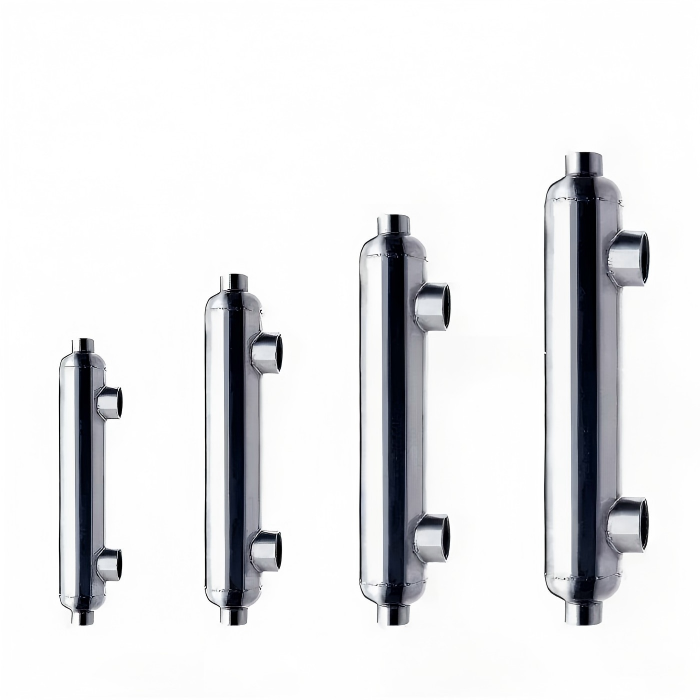

A pool heat exchanger transfers heat from a energy source to the pool water without mixing the two fluids. The most common configuration is a tube-in-shell design. Hot water or refrigerant flows through tubes while pool water flows around them. A titanium heat exchanger pool unit uses titanium tubes and sometimes titanium tube sheets.

In a swimming pool application, the heat source can be a boiler, heat pump, solar thermal system, or geothermal loop. The pool water circulates through the shell side of the titanium heat exchanger pool device, absorbing heat from the tubes. Because titanium resists both the pool chemistry and the heat transfer fluid chemistry, the system remains leak-free for decades.

Challenges of Welding a Titanium Heat Exchanger Pool Component:

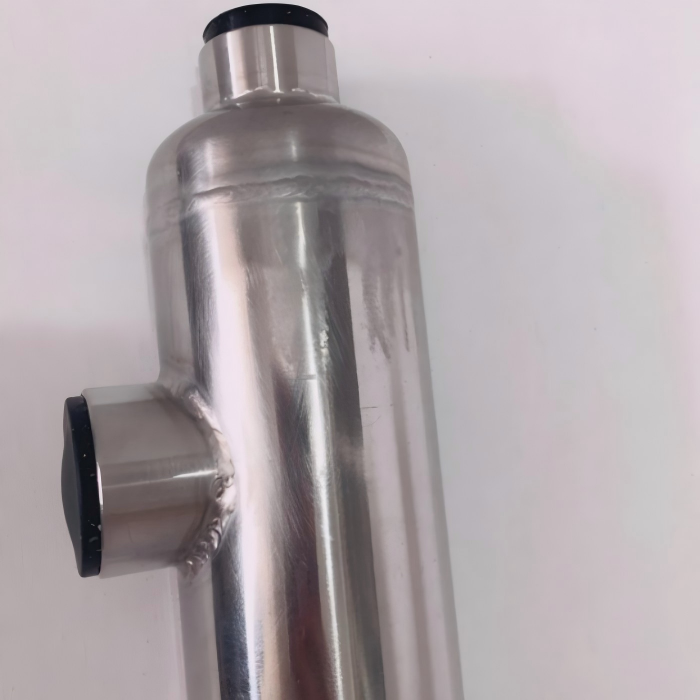

Despite its advantages, titanium presents serious fabrication challenges, especially for heat exchanger applications. Titanium is highly reactive when exposed to oxygen, nitrogen, and hydrogen at elevated temperatures. During welding of a titanium heat exchanger pool unit, the weld zone must be completely shielded from atmospheric contamination. If shielding fails, the titanium absorbs these elements, resulting in embrittlement and cracking.

Heat exchangers involve tube-to-tubesheet welds, which are among the most demanding joints in fabrication. For a titanium heat exchanger pool component, each tube must be welded to the tubesheet with full penetration and complete shielding of both the weld face and the root side. This requires precise fit-up, back-purging with pure argon, and skilled welder technique.
Теплообменники включают сварку труб с трубной решеткой, что является одним из самых сложных соединений в производстве. Для титанового компонента бассейна теплообменника каждая труба должна быть приварена к трубной решетке с полным проплавлением и полной защитой как лицевой стороны шва, так и корня. Это требует точной подгонки, обратной продувки чистым аргоном и квалифицированной техники сварщика.

Tube-to-tubesheet welding for a titanium heat exchanger pool typically uses automated orbital GTAW (gas tungsten arc welding) to ensure consistency. Orbital welding maintains exact arc length, travel speed, and gas coverage across dozens or hundreds of tube joints.
Сварка труб с трубной решеткой для титанового бассейна теплообменника обычно выполняется автоматической орбитальной GTAW (дуговой сваркой вольфрамовым электродом в газе) для обеспечения стабильности. Орбитальная сварка поддерживает точную длину дуги, скорость перемещения и газовую защиту на десятках или сотнях трубных соединений.

Critical Steps for Welding a Titanium Heat Exchanger Pool:
Критические этапы сварки титанового бассейна теплообменника:

Successful fabrication of a titanium heat exchanger pool unit begins long before the arc is struck:
Успешное изготовление титанового бассейна теплообменника начинается задолго до зажигания дуги:

Material selection: Grade 1 or Grade 2 commercially pure titanium is standard for pool heat exchangers. These grades offer excellent corrosion resistance and weldability. Grade 2 provides slightly higher strength while maintaining formability.
Выбор материала: Титан коммерческой чистоты Grade 1 или Grade 2 является стандартом для бассейновых теплообменников. Эти марки обладают отличной коррозионной стойкостью и свариваемостью. Grade 2 обеспечивает немного более высокую прочность, сохраняя формуемость.

Tube preparation: Titanium tubes must be cut square, deburred, and cleaned inside and out. Use acetone or isopropyl alcohol followed by a dedicated stainless steel brush used only on titanium. Any contamination leads to weld defects.
Подготовка труб: Титан должен быть обрезан под прямым углом, зачищен от заусенцев и очищен внутри и снаружи. Используйте ацетон или изопропиловый спирт, затем специальную щетку из нержавеющей стали, используемую только для титана. Любое загрязнение приводит к дефектам сварки.

Tubesheet preparation: The tubesheet holes must be precisely drilled and cleaned. For a titanium heat exchanger pool component, hole diameters typically allow a 0.1mm to 0.2mm clearance for the tube. Too tight and assembly is impossible. Too loose and weld quality suffers.
Подготовка трубной решетки: Отверстия в трубной решетке должны быть точно просверлены и очищены. Для титанового компонента бассейна теплообменника диаметры отверстий обычно обеспечивают зазор 0,1–0,2 мм для трубы. Слишком плотно — сборка невозможна. Слишком свободно — страдает качество сварки.

Fit-up: Tubes should extend 1mm to 2mm beyond the tubesheet face. This extension melts during welding to create a reinforcing fillet. All tubes in a titanium heat exchanger pool must extend uniformly.
Подгонка: Трубы должны выступать на 1–2 мм за поверхность трубной решетки. Этот выступ плавится во время сварки, образуя усиливающий валик. Все трубы в титановом бассейне теплообменника должны выступать равномерно.

Back-purging: The inside of each tube and the back side of the tubesheet must be filled with pure argon at 99.999 percent purity. Without back-purging, the root side oxidizes, creating a brittle layer that leaks over time.
Обратная продувка: Внутренняя часть каждой трубы и обратная сторона трубной решетки должны быть заполнены чистым аргоном чистотой 99,999%. Без обратной продувки корень окисляется, образуя хрупкий слой, который со временем дает течь.

Параметры сварки: Используйте орбитальную GTAW с электродом из вольфрама, содержащим 2% церия. Расход газа: 15–25 кубических футов в час на горелке и 10–15 кубических футов в час для обратной продувки. Пост-поток должен продолжаться не менее 15 секунд после гашения дуги.

Распространенные дефекты при сварке бассейна титанового теплообменника:

Даже опытные сварщики могут столкнуться с дефектами при изготовлении бассейна титанового теплообменника:

Окисление и обесцвечивание: Серебристые или светло-соломенные сварные швы указывают на правильную защиту. Синий, фиолетовый или серый цвет означает загрязнение, требующее отбраковки шва. Для титанового теплообменника бассейна окисленные сварные швы будут протекать в процессе эксплуатации.

Неполное проплавление: Сварной шов не обеспечивает полного соединения через стенку трубы с трубной решеткой. Это приводит к слабым соединениям, которые выходят из строя под давлением. Отрегулируйте параметры и переаттестуйте процедуру сварки.

Пористость: Газовые карманы в сварном шве допускают утечку. Вызвано загрязнением основного материала или недостаточным газовым покрытием. Отбракуйте и переварите любые пористые соединения.

Подрез: Канавка, проплавленная в трубной решетке рядом со сварным швом. Создает концентрацию напряжений и потенциальные пути утечки. Уменьшите силу тока или отрегулируйте технику.

Применения и рыночный спрос:

Спрос на решение с титановым теплообменником для бассейна охватывает несколько рынков. Владельцы жилых бассейнов, стремящиеся к долгосрочной надежности, выбирают титан, чтобы избежать повторных замен теплообменника. Коммерческие бассейны, включая отели, фитнес-центры и муниципальные учреждения, выбирают титан для снижения затрат на техническое обслуживание.

Бассейны с соленой водой особенно требовательны. Компонент титанового теплообменника для бассейна по существу требуется для систем с генераторами хлора из соли, так как медь и медно-никелевый сплав быстро выходят из строя. Производители спа и гидромассажных ванн также используют титановые теплообменники из-за их компактного размера и коррозионной стойкости.

Заключение:

Устройство титанового теплообменника для бассейна представляет собой окончательное решение для нагрева бассейна. При правильной сварке опытными профессионалами оно обеспечивает непревзойденную коррозионную стойкость, эффективную теплопередачу и срок службы, измеряемый десятилетиями. Для владельцев бассейнов и коммерческих операторов, требующих надежности, титан является очевидным выбором.

Часто задаваемые вопросы о титановом теплообменнике для бассейна:

В1: Почему титан лучше меди для теплообменника бассейна?

О: Титан никогда не подвергается коррозии от хлора, брома или соленой воды. Медные теплообменники обычно выходят из строя в течение 3-5 лет, в то время как устройство титанового теплообменника для бассейна служит 20 лет и более.

В2: Можно ли использовать устройство титанового теплообменника для бассейна в бассейнах с соленой водой?

О: Да, титан является идеальным выбором для бассейнов с соленой водой. Он на 100 процентов невосприимчив к хлоридной коррозии, в отличие от меди или нержавеющей стали, которые быстро выходят из строя.

В3: Как долго служит компонент титанового теплообменника для бассейна?

О: Правильно сваренное устройство титанового теплообменника для бассейна служит от 20 до 30 лет, часто переживая сам бассейн. Для защиты от коррозии не требуется технического обслуживания.

В4: Является ли титановый теплообменник для бассейна более дорогим, чем медный?

О: Да, первоначальная стоимость выше, но долгосрочная ценность лучше. Вы замените медный теплообменник несколько раз в течение срока службы одного титанового устройства.

В5: Можно ли отремонтировать поврежденное устройство титанового теплообменника для бассейна?

О: Да, но только сварщиком, имеющим опыт сварки титановых труб с трубной решеткой. Обычные сварочные мастерские не могут выполнять ремонт титановых теплообменников.
