プロフェッショナルなステンレス角パイプ溶接サービス：フレーム、手すり、構造支持部に対応。歪み制御を施した完全溶込み溶接。1～6インチのカスタムサイズ。.

なぜプロフェッショナルな角パイプ溶接が構造的完全性を定義するのか？

溶接フレームにおける多くの構造的破損は、パイプの中央ではなく、2つのセクションが接合する継ぎ目で発生します。角パイプへの不適切な溶接は、応力集中部、融合不足、または不完全な溶込みを生み出します。これらの欠陥は、外側からは見えないことがよくあります。時間の経過とともに、繰り返し荷重によって欠陥が進行し、構造全体が破損するまでに至ります。.

適切な角パイプ溶接は、母材と同等の強度を持つ継手を生み出します。溶加材は、母材の特性に匹敵するか、それを上回ることができます。例えば、304ステンレス角パイプに308L溶加材を使用すると、パイプ自体よりも熱サイクルや振動に耐える継手が得られます。さらに、角パイプはフレームに溶接された場合、丸パイプと比較して優れた曲げ抵抗を提供します。位置合わせを維持するために複雑な治具を必要とする丸パイプとは異なり、角パイプは溶接作業中に平らな面上で自動的に位置合わせされます。.

当工場には、精密冷間鋸、CNC治具テーブル、複数の溶接ステーションがあり、各アセンブリを一貫した品質で生産します。100個以上の生産ロットには、ロボット溶接をお勧めします。すべての角パイプ溶接プロジェクトは、材料グレード、肉厚、継手構成、および使用目的の要件を徹底的に検討することから始まります。.

ステンレス角パイプ溶接とは？

この作業は、2つ以上の角パイプ片を様々な角度で接合し、フレーム、支持部、または構造アセンブリを作成することを含みます。ステンレス鋼は少なくとも10.5%のクロムを含み、表面に不動態酸化皮膜を形成します。当社の技術では、シールドガス（通常はアルゴンまたはヘリウム-アルゴン混合ガス）を使用して、溶融溶接プールを大気中の酸素から保護します。.

適切に溶接されたステンレス角パイプ継手は、溶接ラインでの錆びに対して母材と同等の耐性を示します。過度の熱はクロム炭化物の析出（溶接劣化として知られる）を引き起こし、耐食性を低下させるため、入熱は注意深く制御されます。低入熱と適切な技術を使用することで、すべてのプロジェクトでこの問題を防ぎます。.

角パイプの一般的な継手構成：

突合せ継手 – パイプ同士の直線接続：

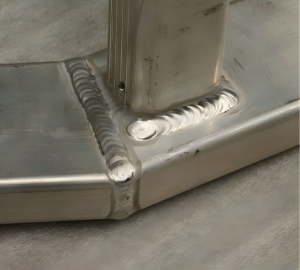

2本の角パイプを端から端に合わせ、全周を溶接します。構造的完全性には完全溶込みが必要です。パイプ間のわずかな隙間により、完全なルート融合が保証されます。手すり、長尺フレーム、コンベヤー支持部に一般的です。.

コーナー継手 – 90度接続：

一方のパイプ端を直角に切断し、もう一方のパイプに突き当てます。両方の見える側にすみ肉溶接を施します。フレームコーナー、機器台、機械ベースに使用されます。簡単な準備で優れた強度を提供します。.

T継手 – 中間スパンでの垂直接続：

一方のパイプの端を、もう一方のパイプの側面に合わせて準備します。適切な融合には両側へのアクセスが必要です。クロスブレーシング、内部フレーム部材、ラック支持部に使用されます。.

留め継ぎ – 45度カットコーナー：

両方のパイプを45度に切断し、90度で接合します。家具フレームや展示スタンドなどの建築作業において、よりきれいな外観を生み出します。位置合わせを維持するために注意深い治具が必要です。.

角パイプ溶接の材料選定：

すべてのステンレス角パイプが同じように溶接できるわけではありません。当社では、角パイプ溶接プロジェクト向けに3種類の合金を在庫しています：

304 Stainless Square Tube:

ほとんどの産業用および建築用アプリケーション向けの主力合金。良好な耐食性と優れた溶接性。食品機器、手すり、構造フレーム、建築的特徴に使用されます。最大1200°Fの温度に耐えます。.

316 Stainless Square Tube:

海洋環境、化学プラント、または塩水近くの屋外設置用。モリブデンの添加により耐ピット性が向上します。ボートリフトや海辺の手すりに推奨されます。.

304Lおよび316L低炭素グレード：

炭素含有量が低いため、溶接劣化のリスクが軽減されます。高湿度または食品加工環境に推奨されます。快削性ステンレス鋼グレードには適していません。.

パイプ端部切断とエッジ準備：

精密冷間鋸：

冷間鋸切断は、優れた表面仕上げでバリのない直角切断を生成します。隙間が0～1/16インチの密着継手に最適です。長さの公差は±0.010インチに保持されます。角パイプ溶接に好まれます。.

研磨切断機：

冷間鋸より高速で、厚肉に適しています。小さなバリが残りますが、溶接前にバリ取りを行います。肉厚1/4インチまでの材料に適しています。.

水平バンドソー：

直径4インチ以上、または長さ10フィート以上のパイプに最適です。溶接前に切削液の残留物を洗浄する必要があります。.

すべての切断端部は、精密分度器を使用して直角性を検査されます。90°から0.5°以上ずれたパイプ端部は不合格となります。.

Designed for welding applications where carbide precipitation is a concern. Recommended for high temperature service.

肉厚1.5mm～3mmのGTAW：

手動TIG溶接は、細かい制御と清潔な外観を提供します。60～110アンペア、1/16インチの308L溶加棒を使用します。銅製裏当て材が溶け落ちを防ぎます。建築用途に推奨されます。.

肉厚2mm～6mmのパルスMIG：

パルススプレー移行はスパッタを低減し、全姿勢溶接を可能にします。180～250アンペア、0.045インチの309Lワイヤで稼働します。50アセンブリ以上の注文に最も費用対効果が高いです。.

大量生産向けロボットMIG溶接：

200個以上の同一アセンブリの場合、ロボット溶接により均一なサイズ、溶込み、外観が保証されます。溶接経路はCADファイルからプログラムされます。サイクルタイムは継手あたり45～120秒です。.

肉厚6mm超のパイプの多層溶接：

厚肉角パイプ溶接には、ルートパス、フィルパス、キャップパス（ウィーブ技法を使用）の複数パスが必要です。層間温度は250°F未満に保たれます。.

角パイプ溶接時の歪み制御：

角パイプは溶接収縮により反ります。複数の溶接部を持つ長尺アセンブリは特に影響を受けやすいです。.

バランスの取れた溶接順序：

反対側を交互に溶接して歪みを最小限に抑えます。.

ストロングバック治具：

パイプを精密な平らな鋼製テーブルにしっかりとクランプします。.

銅製裏当て材：

溶接ゾーンから熱を逃がします。.

スキップ溶接：

短い1インチのセグメントを溶接し、別のエリアに移動します。.

溶接後の矯正：

長尺フレームの油圧プレス補正。精密フレームには、400°Fで1時間の溶接後応力除去を施す場合があります。.

角管溶接を向上させる設計推奨事項：

• 肉厚の選択： 軽負荷用は最小1.5mm、1000ポンドまでの構造用途は3mm。.
• ジョイントアクセス： トーチがすべての面に届くことを確認します。.
• ギャップ管理： チューブ端部はMIGおよびTIG溶接で1/16インチ以内に収めます。.
• 排水穴： 屋外組立用に1/4インチ径の穴。.
• 材料仕様： Specify 304, 316, or 304L stainless steel.
• 鋭い内部コーナーを避ける： 内部コーナーを少なくとも1/8インチのRにします。.

図面やCADファイルの無料設計レビューを提供しています。.

主な用途および産業分野：

構造フレームと建築サポート：

産業用建築フレーム、中二階、機器架台、機械ベース。.

手すりとガードレール：

階段手すり、通路、バルコニーガード。溶接部は滑らかな外観に研磨・仕上げ加工されます。.

建築金物工事：

家具フレーム、展示スタンド、展示構造物、装飾ゲート。電解研磨仕上げも可能。.

食品加工機器：

コンベヤフレーム、洗浄ステーション、ステンレス製テーブル。隙間や鋭い角のない衛生的な溶接。.

自動車およびトラック部品：

排気サポートフレーム、バッテリートレイ、アクセサリーブラケット。振動、極端な温度、融雪塩に耐える必要があります。.

ソーラーパネル取付フレーム:

屋上ラックや地上設置型アレイは、耐候性と寸法精度が求められます。.
