Экспертная сварка алюминиевых рам для велосипедов: шоссейных, горных, электро- и рам с индивидуальной геометрией. TIG-сварка, термообработка и 100% контроль. OEM и мелкие партии приветствуются.

Почему качество сварки определяет велосипедную раму？

Велосипедная рама — это не просто конструкция. Это интерфейс между райдером и дорогой. Для алюминиевых рам качество сварки определяет всё: жёсткость, усталостную долговечность, комфорт езды и безопасность.

В отличие от стали или титана, алюминий требует совершенно иного подхода к сварке. Плохие швы приводят к трещинам в рулевой трубе, кареточном узле или дропаутах. Хорошие швы становятся почти незаметными и переживают саму раму.

Как специализированная мастерская по сварке алюминия, мы не варим любой металл. Мы сосредоточены только на алюминии, в частности на сплавах серий 6000 и 7000, используемых в высокопроизводительных велосипедных рамах.

Каждый сварной шов алюминиевой велосипедной рамы, который мы производим, балансирует проплавление, тепловложение и внешний вид валика. Результат — лёгкая, жёсткая и надёжная рама для долгих лет интенсивной езды.

Наш процесс сварки алюминия для велосипедных рам:

Сварка велосипедных рам отличается от промышленной сварки. Трубы тонкие, толщина стенки может составлять от 0,8 мм до 1,6 мм. Соединения включают усовые, стыковые, а иногда и раструбные. Тепло должно контролироваться точно, чтобы избежать прожога или деформации.

Для велосипедных рам мы используем исключительно TIG-сварку (GTAW). Этот процесс даёт нам наилучший контроль над дугой и присадочным металлом. Вот почему клиенты доверяют нам сварку алюминиевых велосипедных рам для высококлассных проектов.

Техника TIG для тонкостенных труб:

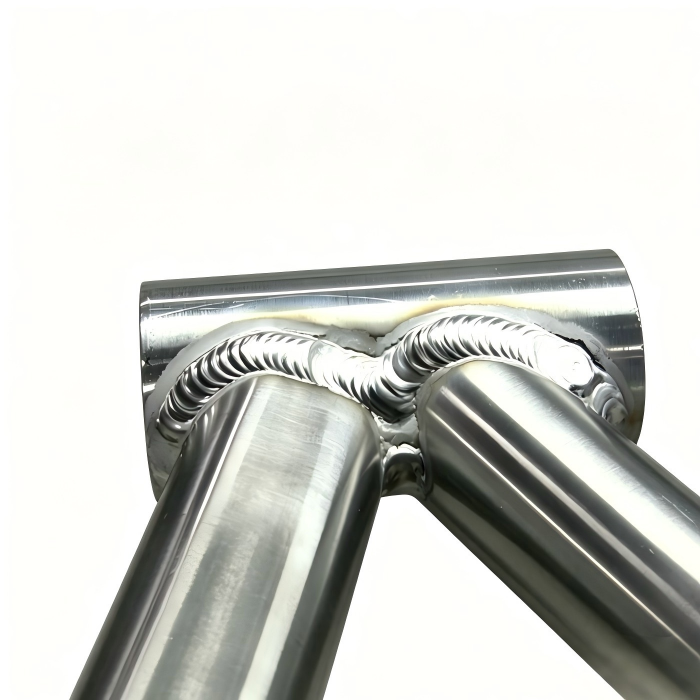

Для верхних, нижних и подседельных труб мы используем TIG-сварку на низком токе с присадочными прутками малого диаметра, обычно 1,6 мм или 2,4 мм ER4047 или ER5356. Дуга сфокусирована и коротка. Каждый проход сварки составляет всего несколько миллиметров в длину. Это предотвращает чрезмерное распространение тепла по трубе и размягчение зоны термического влияния.

Пульсация для управления нагревом:

Мы используем пульсацию с помощью ножной педали или кнопки на горелке для всех работ по сварке велосипедных рам. Пульсация позволяет сварочной ванне слегка остывать между пиками тока. Это снижает общее тепловложение, сохраняя проплавление. Результат — тонкий валик с чешуйчатой структурой, без подрезов и окалины.

Обратная продувка для ответственных соединений:

Для оболочек каретки и узлов рулевой трубы, где прочность критична, мы выполняем обратную продувку аргоном. Обратная продувка предотвращает окисление внутри шва, обеспечивая полное проплавление без внутренней шероховатости, которая впоследствии может стать точкой зарождения трещины. Такое внимание к деталям определяет нашу услугу по сварке алюминиевых велосипедных рам.

Алюминиевые сплавы, которые мы варим для велосипедных рам:

Не вся сварка алюминия работает одинаково. Мы выбираем присадочный металл и настройки на основе основного сплава. Правильный выбор сплава — ключевая часть успешной сварки алюминиевых велосипедных рам.

Алюминий 6061-T6:

Самый распространённый сплав для рам среднего сегмента и индивидуальных рам. Он хорошо сваривается с присадкой ER4047. Послесварочное старение восстанавливает большую часть его исходной прочности. Мы варим 6061 ежедневно и оптимизировали параметры для любой толщины трубы от 0,9 мм до 3 мм в кареточном узле.

Алюминий 7005:

Популярный выбор для рам горных велосипедов. 7005 не требует столь строгой послесварочной термообработки, как 6061. Однако он более чувствителен к трещинам. Для 7005 мы используем присадку ER5356 и поддерживаем межпроходную температуру ниже 200°F, чтобы избежать горячих трещин. Каждый сварной шов алюминиевой велосипедной рамы на 7005 проходит дополнительный контроль.

Алюминий 6066 и 6013:

Используются в рамах более высокого класса, где критично соотношение жёсткости к весу. Эти сплавы требуют точного выбора присадки и часто выигрывают от послесварочной закалки на твёрдый раствор. У нас есть опыт работы с обоими.

Если вы пришлёте нам дизайн вашей рамы, мы порекомендуем лучший сплав и процедуру сварки для вашего предполагаемого использования: шоссе, трейл, даунхилл или электро-байк. Наш опыт в сварке алюминиевых велосипедных рам охватывает все основные сплавы.

Типы рам, которые мы варим:

Наша услуга по сварке алюминиевых велосипедных рам охватывает все стандартные типы велосипедных рам и некоторые нестандартные.

Шоссейные велосипедные рамы:

Тонкие трубы, малые зазоры и видимые швы. Шоссейные велосипедисты заботятся о весе и эстетике. Наши швы на шоссейных рамах гладкие, однородные и требуют минимальной финишной обработки. Мы можем варить стандартные алмазные рамы, аэродинамические формы и индивидуальную геометрию.

Горные велосипедные рамы:

Рамы MTB подвергаются ударным нагрузкам, воздействию грязи и ударам о камни. Усиление сварного шва в зонах высоких напряжений, таких как соединение нижней трубы с рулевой, необходимо. Мы оставляем небольшой контролируемый галтель в ответственных узлах для усталостной прочности. Хардтейлы, двухподвесы и рамы для dirt jump — всё входит в наши возможности по сварке велосипедных рам.

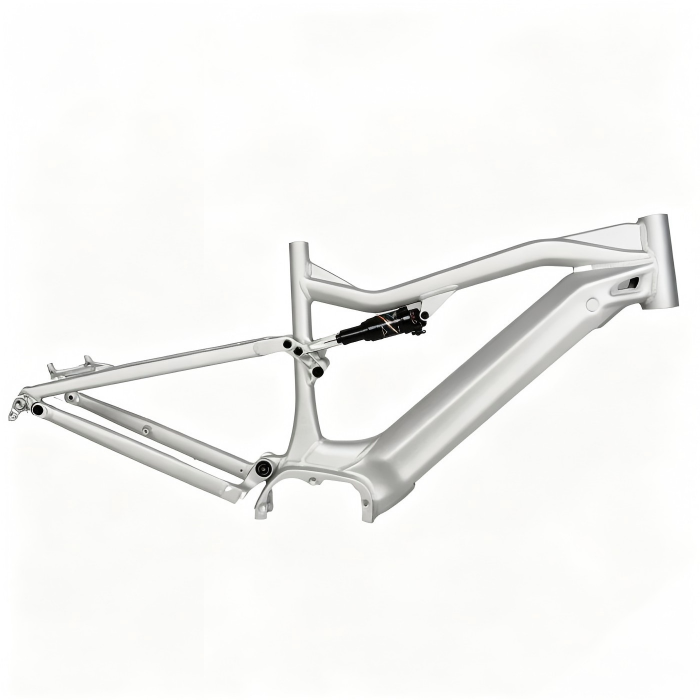

Рамы электро-байков:

Рамы электро-байков несут двигатели и батареи. Трубы часто большего диаметра и с более толстой стенкой, чтобы выдерживать крутящий момент. Сварка требует более глубокого проплавления и более длинных прихваток. Мы соответствующим образом корректируем параметры. Интеграция корпуса батареи и сварка кронштейна двигателя — стандартные запросы в сварке алюминиевых велосипедных рам для электромобильности.

Рамы фэт-байков и карго-байков:

Трубы увеличенного размера и некруглые сечения. Фиксация более сложная. Мы изготавливаем специальные сварочные кондукторы для необычных форм рам, чтобы сохранить соосность во время сварки.

Индивидуальные и единичные рамы:

Работаете с частными рамостроителями или небольшими брендами? Мы принимаем мелкие партии, начиная с одной рамы. Мы не требуем больших минимальных заказов. Пришлите нам ваши усованные трубы или сырые детали, и мы сварим по вашим чертежам. Каждый сварной шов алюминиевой велосипедной рамы выполняется в точном соответствии с вашими спецификациями.

Послесварочная термообработка и правка:

Многие алюминиевые рамы требуют послесварочной термообработки для восстановления прочности, потерянной при сварке алюминия. Мы предлагаем два уровня обслуживания.

Стандартная PWHT (искусственное старение):

Для рам из 6061 мы предлагаем искусственное старение при температуре 325°F–350°F в течение 8–12 часов. Это восстанавливает состояние T6 в зоне термического влияния. Рамы становятся жёстче и лучше сопротивляются вмятинам после обработки. Этот этап завершает наш процесс сварки алюминиевых велосипедных рам для большинства клиентов.

Закалка на твёрдый раствор и закалка:

Для высокопроизводительных рам мы предлагаем растворную термообработку: нагрев до 980°F, выдержка, затем закалка в воде с последующим старением. Это максимизирует прочность, но несет риск деформации. Мы рекомендуем это только для гоночных рам или когда требуется максимальная усталостная долговечность.

Правка рамы:

Тепло от сварки всегда вызывает некоторое смещение. После сварки и термообработки мы правим рамы на поверочной плите с контролируемым усилием. Мы можем выдерживать соосность в пределах 1 мм по всей раме.

Контроль качества сварных велосипедных рам:

Трещина в сварном шве алюминиевой велосипедной рамы представляет угрозу безопасности. Мы не рискуем.

Визуальный контроль каждого соединения:

Каждый сварной шов проверяется при ярком свете и с увеличением. Мы ищем трещины, пористость, подрезы, непровары, а также чрезмерную вогнутость или выпуклость.

Капиллярный контроль (цветная дефектоскопия):

Для проектов заказчиков, где безопасность критична, таких как рамы для даунхилла или электро-байков, мы проводим капиллярный контроль всех высоконагруженных сварных швов. Это выявляет микротрещины, невидимые невооруженным глазом. Этот тест дает клиентам уверенность в нашей сварке алюминиевых велосипедных рам.

Проверка геометрии:

Каждая рама проверяется на прецизионном выверочном столе. Измеряются угол наклона рулевой трубы, угол подседельной трубы, опускание каретки и соосность дропаутов заднего колеса. Мы бракуем любую раму, выходящую за пределы допуска.

Выборочные разрушающие испытания:

Для новых моделей рам или серийного производства мы свариваем тестовые образцы, которые разрезаются, полируются и исследуются под микроскопом. Мы также проводим испытания на изгиб для подтверждения пластичности. Эти данные подтверждают качество каждой партии сварки алюминиевых велосипедных рам, которую мы выполняем.

Почему выбирают нас для сварки алюминиевых велосипедных рам?

Мы не универсальная производственная мастерская. Мы специализируемся на сварке алюминиевых велосипедных рам и ни на чем другом. Эта специализация дает вам три преимущества.

Первое — стабильность. Мы варим рамы каждый день. Наши сварщики интуитивно понимают тепловложение, время продувки и выбор присадочного материала. Вы не получаете экспериментальных швов. Вы получаете повторяемость, готовую к серийному производству. Каждый сварной шов алюминиевой велосипедной рамы выглядит и работает идентично.

Второе — масштабируемость. Мы можем сварить один прототип или пятьдесят рам. Наша стендовая установка использует модульную оснастку, которая быстро адаптируется к различным геометриям. Срок изготовления для небольших партий обычно составляет от 10 до 15 рабочих дней.

Третье — инженерная поддержка. Не уверены, что ваши трубные усы правильные? Беспокоитесь о тепловой деформации тонкостенной даун-трубы? Наша команда проверяет ваши CAD-файлы или чертежи перед началом сварки алюминиевой велосипедной рамы и предлагает улучшения.

В настоящее время мы обслуживаем велосипедные бренды в Северной Америке, Европе и Австралии. Многие из наших клиентов начинали с двух-трех прототипов рам, а теперь заказывают производственные партии каждый квартал. Они остаются с нами, потому что наша сварка алюминиевых велосипедных рам обеспечивает качество рама за рамой.
