Einleitung:
Aluminium-Laserschweißen verändert die moderne Fertigung mit Präzision, Geschwindigkeit und Konsistenz, die traditionelles Lichtbogenschweißen nicht erreichen kann. Von Automobil-Batteriewannen bis hin zu Luft- und Raumfahrtkomponenten ist es zur bevorzugten Methode für die Serienproduktion geworden, bei der Qualität und Wiederholbarkeit entscheidend sind. Obwohl die Reflektivität, Leitfähigkeit und Oxidschicht von Aluminium es für konventionelles Schweißen schwierig machen, eignen sich diese Eigenschaften bei richtiger Kontrolle gut für die Lasertechnologie. Dieser Leitfaden beantwortet wichtige Fragen: Was ist Laserschweißen? Wie schneidet es im Vergleich zu WIG und MIG ab? Sind Laserschweißnähte so stark wie Lichtbogenschweißnähte? Und wie dick kann ein Laserschweißgerät schweißen? Ob Sie diese Technologie für die Produktion bewerten oder ihre Eignung für Ihre Anwendung erkunden, dieser Artikel bietet Ihnen das praktische Wissen, das Sie benötigen.

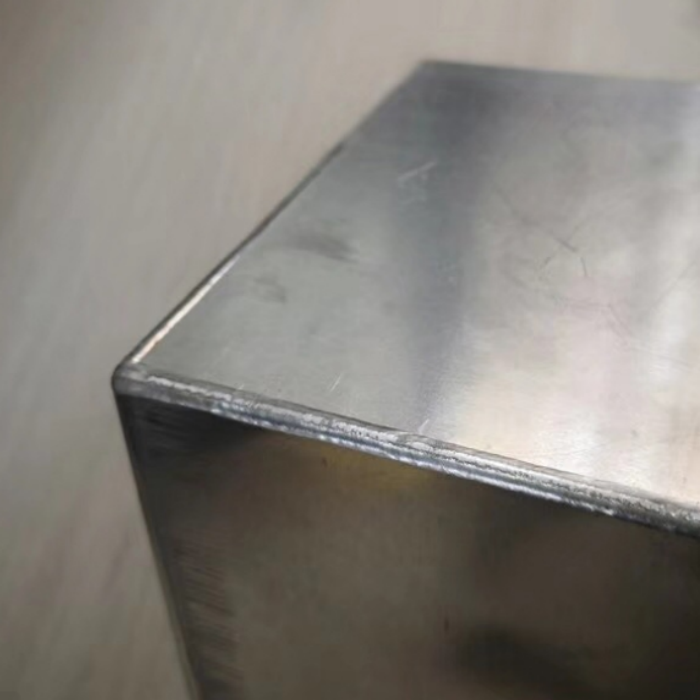

Was ist Laserschweißen?
Das Verständnis dessen, was Laserschweißen ist, bildet die Grundlage für die Wertschätzung seiner Rolle in der Aluminiumfertigung. Laserschweißen ist ein Schmelzschweißverfahren mit hoher Energiedichte, das einen fokussierten Strahl kohärenten Lichts verwendet, um Metallwerkstücke zu schmelzen und zu verbinden. Das Wort “Laser” steht für Light Amplification by Stimulated Emission of Radiation, und beim industriellen Schweißen wird dieser konzentrierte Lichtstrahl von einer Laserquelle erzeugt, über Glasfaserkabel oder Spiegel geleitet und mit Präzisionsoptiken auf das Werkstück fokussiert.
Das Hauptmerkmal des Laserschweißens ist seine extrem hohe Leistungsdichte. Ein typischer Industrielaser kann mehrere Kilowatt Leistung auf einen Punkt mit nur 0,1 bis 0,6 mm Durchmesser fokussieren und erzeugt Leistungsdichten von über einer Million Watt pro Quadratzentimeter. Diese intensive Energiekonzentration bewirkt, dass das Metall schmilzt und im Tiefschweißmodus verdampft, wodurch ein schmaler Dampfhohlraum entsteht, der als “Keyhole” bekannt ist. Das Keyhole ermöglicht es dem Laserstrahl, tief in das Material einzudringen, und erzeugt schmale, tiefe Schweißnähte mit minimalem Wärmeeintrag in das umgebende Material.
Speziell für das Aluminium-Laserschweißen bietet das Verfahren mehrere deutliche Vorteile. Die konzentrierte Wärmequelle erzeugt eine schmale wärmebeeinflusste Zone, was besonders wertvoll für wärmebehandelte Aluminiumlegierungen ist, die an Festigkeit verlieren, wenn sie längeren erhöhten Temperaturen ausgesetzt werden. Die schnellen Aufheiz- und Abkühlzyklen erzeugen auch feine Kornstrukturen im Schweißgut, was oft zu hervorragenden mechanischen Eigenschaften führt. Darüber hinaus eliminiert die berührungslose Natur des Laserschweißens den Elektrodenverschleiß, reduziert Verunreinigungen und ermöglicht das Schweißen an Stellen, die mit traditionellen Brennern schwer zugänglich sind.
Die Haupttypen von Lasern, die für das Aluminium-Laserschweißen verwendet werden, umfassen Faserlaser, Scheibenlaser und Nd:YAG-Laser. Faserlaser sind in den letzten Jahren aufgrund ihrer hohen elektrischen Effizienz, hervorragenden Strahlqualität, geringen Wartungsanforderungen und kompakten Größe zur dominierenden Technologie geworden. Diese Laser arbeiten bei Wellenlängen um 1 Mikron, die Aluminium im Vergleich zur 10,6-Mikron-Wellenlänge von CO₂-Lasern relativ gut absorbiert, was Faserlaser für Aluminium-Laserschweißanwendungen weitaus geeigneter macht.
Was ist besser zum Schweißen von Aluminium: Laserschweißen oder WIG-Schweißen?
Die Frage, ob Laserschweißen oder WIG-Schweißen besser für Aluminium ist, gehört zu den häufigsten Anfragen in der Branche, und die ehrliche Antwort ist, dass es vollständig von Ihren Produktionsanforderungen, der Bauteilgeometrie und den Qualitätsstandards abhängt. Beide Verfahren sind in der Lage, hervorragende Aluminiumschweißnähte zu erzeugen, aber sie zeichnen sich in unterschiedlichen Szenarien aus.
WIG-Schweißen (Wolfram-Inertgas-Schweißen) ist seit langem der Goldstandard für manuelles Aluminiumschweißen. Sein Hauptvorteil ist die Verwendung von Wechselstrom, der eine Reinigungswirkung bietet, die die Aluminiumoxidschicht während des Schweißens aufbricht. Das bedeutet, dass WIG Aluminium schweißen kann, das nicht perfekt gereinigt wurde, und es bietet dem Bediener Echtzeitkontrolle über den Wärmeeintrag durch ein Fußpedal oder eine am Brenner montierte Stromstärkesteuerung. WIG-Schweißen ist ideal für dünne Aluminiumabschnitte, komplexe Geometrien, Reparaturarbeiten und Anwendungen, bei denen das Schweißnahtaussehen entscheidend ist. Es erzeugt saubere, spritzerfreie Schweißnähte mit hervorragender ästhetischer Qualität.
Allerdings ist WIG-Schweißen langsam. Die Reisegeschwindigkeiten für manuelles WIG bei Aluminium liegen typischerweise zwischen 100 und 250 mm pro Minute, und das Verfahren erfordert einen hochqualifizierten Bediener, dessen Leistung von Teil zu Teil variieren kann. Für Produktionsumgebungen werden diese Variabilität und die langsame Geschwindigkeit zu erheblichen Einschränkungen.
Laserschweißen bietet im Gegensatz dazu dramatisch höhere Geschwindigkeiten. Aluminium-Laserschweißen kann Reisegeschwindigkeiten von 3.000 bis 10.000 mm pro Minute oder mehr erreichen – zehn- bis fünfzigmal schneller als manuelles WIG. Das Verfahren ist vollständig automatisierbar und erzeugt identische Schweißnähte an jedem Teil ohne Bedienerermüdung oder Inkonsistenz. Die schmale wärmebeeinflusste Zone des Aluminium-Laserschweißens bedeutet auch weniger Verformung und weniger Verlust der Vergütung bei wärmebehandelten Legierungen, was ein großer Vorteil für dünne Aluminiumkomponenten ist.
Der Kompromiss besteht darin, dass Laserschweißen eine extrem enge Fugenvorbereitung erfordert – typischerweise Spalte unter 0,1 bis 0,2 mm –, weil der fokussierte Strahl Spalte nicht so überbrücken kann wie ein WIG-Lichtbogen. Laserschweißen hat auch höhere Ausrüstungskosten und erfordert eine sorgfältige Handhabung der hohen Reflektivität und Oxidschicht von Aluminium.
Was ist also besser? Für Produktion mit geringem Volumen und hoher Vielfalt, Reparaturarbeiten oder Teile mit komplexer Geometrie und schlechter Passung bleibt WIG-Schweißen die praktischere und flexiblere Wahl für Aluminium. Für die Serienproduktion konsistenter Teile mit engen Toleranzen – wie Automobil-Batteriekomponenten, Elektronikgehäuse oder dünnwandige Umschließungen – ist Aluminium-Laserschweißen deutlich besser in Bezug auf Geschwindigkeit, Konsistenz und Kosten pro Teil. Viele Hersteller verwenden beides: Laserschweißen für Produktionsläufe und WIG-Schweißen für Prototypen, Reparaturen und Nacharbeit.
Ist Laserschweißen so stark wie MIG?
Die Festigkeit ist ein entscheidender Faktor bei der Auswahl eines Schweißverfahrens, und die Frage, ob das Laserschweißen genauso stark ist wie das MIG-Schweißen, ist weit verbreitet. Die Antwort ist, dass das Laserschweißen eine Festigkeit erreichen kann, die mit dem MIG-Schweißen vergleichbar ist oder dieses sogar übertrifft, aber die Beziehung ist nicht einfach.
Beim MIG-Schweißen (Metall-Inertgas-Schweißen) wird ein kontinuierlich zugeführter Schweißdraht und ein externes Schutzgas verwendet. Für Aluminium wird das MIG-Schweißen typischerweise mit einer Spoolgun oder einem Push-Pull-Drahtvorschub und gepulstem Sprühlichtbogenübergang durchgeführt, um den Wärmeeintrag zu steuern. MIG-Schweißnähte an Aluminium weisen im Allgemeinen eine gute Festigkeit auf, wobei die Verbindungseffizienz typischerweise zwischen 60% und 90% der Grundwerkstofffestigkeit liegt, abhängig von der Legierung, der Zusatzwerkstoffauswahl und der Schweißqualität.
Das Laserschweißen von Aluminium kann autogen (ohne Zusatzwerkstoff) oder mit Zusatzdraht durchgeführt werden. Autogene Laserschweißnähte beziehen ihre Festigkeit vollständig aus dem Grundwerkstoff, und wenn eine vollständige Durchdringung erreicht wird, kann die Verbindungseffizienz nahezu 100% der Grundmetallfestigkeit erreichen. Mit Zusatzdrahtzugabe kann das Laserschweißen Festigkeitsniveaus erreichen, die mit dem MIG-Schweißen vergleichbar sind, während die schmale wärmebeeinflusste Zone und das feine Korngefüge erhalten bleiben, die die Laserbearbeitung bietet.
In der Praxis hängt die Festigkeit des Aluminium-Laserschweißens im Vergleich zum MIG-Schweißen von mehreren Faktoren ab. Laserschweißnähte weisen typischerweise eine geringere Porosität auf als MIG-Schweißnähte, da die schnelle Erstarrung und die Keyhole-Dynamik dazu beitragen, Gasblasen auszustoßen, was zu einem dichteren Schweißgut führt. Laserschweißnähte haben auch eine viel schmalere wärmebeeinflusste Zone, was weniger Erweichung des umgebenden Materials bei wärmebehandelten Legierungen bedeutet – ein Vorteil für Aluminium der 6xxx- und 7xxx-Serie. Andererseits kann das MIG-Schweißen mit geeigneter Zusatzwerkstoffauswahl Grundwerkstoffmängel oder Legierungsinkompatibilitäten kompensieren, die das autogene Laserschweißen nicht beheben kann.
Für ermüdungskritische Anwendungen übertreffen Laserschweißnähte oft MIG-Schweißnähte aufgrund ihres glatten Profils, minimaler Einbrandkerben und reduzierter Spannungskonzentration. Für Anwendungen, die maximale Zugfestigkeit in dicken Querschnitten erfordern, kann MIG mit geeignetem Zusatzwerkstoff und vollständiger Durchdringung mit dem Laserschweißen mithalten. Der Konsens in der Industrie ist, dass das Laserschweißen mindestens so stark ist wie das MIG-Schweißen, wenn es ordnungsgemäß ausgeführt wird, und oft stärker in spezifischen Anwendungen mit dünnen Querschnitten, wärmebehandelten Legierungen oder Ermüdungsbelastung.
Sind Laserschweißnähte genauso stark wie WIG-Schweißnähte?
Der Vergleich zwischen Laserschweißnähten und WIG-Schweißnähten folgt einer ähnlichen Logik wie der Vergleich zwischen Laser und MIG. Das WIG-Schweißen ist bekannt für die Herstellung hochwertiger, starker Schweißnähte an Aluminium, insbesondere wenn es von einem erfahrenen Bediener ausgeführt wird. Eine ordnungsgemäß ausgeführte WIG-Schweißnaht an Aluminium kann Verbindungseffizienzen von 80% bis 95% der Grundwerkstofffestigkeit erreichen, mit ausgezeichneter Duktilität und Zähigkeit.
Aluminium-Laserschweißen kann bei ordnungsgemäßer Parametrierung und geeigneter Nahtvorbereitung Festigkeitsniveaus erreichen, die mit WIG-Schweißnähten übereinstimmen oder diese übertreffen. Die Hauptvorteile des Laserschweißens in diesem Vergleich sind die schmalere wärmebeeinflusste Zone und das feinere Korngefüge des Schweißguts. Bei wärmebehandelten Aluminiumlegierungen wie 6061-T6 und 7075-T6 kann die breite wärmebeeinflusste Zone des WIG-Schweißens eine signifikante Überalterung und Festigkeitsverlust in dem Bereich neben der Schweißnaht verursachen. Die konzentrierte Wärmequelle des Laserschweißens minimiert diesen Effekt und bewahrt mehr der mechanischen Eigenschaften des Grundwerkstoffs.
Allerdings hat das WIG-Schweißen Vorteile, die in bestimmten Szenarien zu höherer Festigkeit führen können. WIG ermöglicht eine präzise Steuerung der Zusatzwerkstoffzugabe, die zur Optimierung der Schweißnahtchemie, zum Ausgleich von Spalten und zur Anpassung des Schweißraupenprofils zur Reduzierung der Spannungskonzentration genutzt werden kann. WIG ermöglicht es dem Bediener auch, den Wärmeeintrag in Echtzeit anzupassen, was für komplexe Teile mit variierender Dicke wertvoll ist. Im Gegensatz dazu erfordert das Laserschweißen eine nahezu perfekte Passung und konsistente Materialbedingungen, um optimale Festigkeit zu erreichen.
Forschung und industrielle Erfahrung deuten im Allgemeinen darauf hin, dass Laserschweißnähte an Aluminium mindestens so stark sind wie WIG-Schweißnähte, vorausgesetzt, die Verbindung ist ordnungsgemäß ausgelegt und die Prozessparameter sind optimiert. Bei dünnwandigem Aluminium erzeugt das Laserschweißen oft stärkere Verbindungen als WIG aufgrund reduzierter Verformung und einer schmaleren wärmebeeinflussten Zone. Bei dickwandigem Aluminium, wo vollständige Durchdringung erforderlich ist, können beide Verfahren bei ordnungsgemäßer Ausführung äquivalente Festigkeit erreichen. Die Wahl zwischen ihnen sollte daher eher von Produktionsvolumen, Nahtgeometrie und Qualitätsanforderungen als allein von der Festigkeit getrieben werden.
Wie dick wird ein Laserschweißgerät schweißen?
Das Verständnis der Dickenfähigkeiten des Aluminium-Laserschweißens ist wesentlich, um festzustellen, ob das Verfahren für Ihre Anwendung geeignet ist. Im Gegensatz zum Lichtbogenschweißen, bei dem die Dickenfähigkeit hauptsächlich durch die Stromstärke bestimmt wird, hängt die Dickenfähigkeit des Laserschweißens von der Laserleistung, der Strahlqualität, der Fokuspunktgröße, der Schweißgeschwindigkeit und der spezifischen geschweißten Aluminiumlegierung ab.
Für das Aluminium-Laserschweißen sind die praktischen Dickenbereiche wie folgt:
Laser mit niedriger Leistung (500W bis 1kW): Diese Systeme sind für dünne Aluminiumquerschnitte von 0,2 mm bis 2 mm geeignet. Typische Anwendungen umfassen Gehäuse elektronischer Komponenten, dünnwandige Batteriezellenverbinder, Sensorverpackungen und Folie-zu-Folie-Verbindungen. Der niedrige Wärmeeintrag dieser Systeme ist ideal für empfindliche Aluminiumteile, bei denen Verformung minimiert werden muss.
Laser mit mittlerer Leistung (1kW bis 4kW): Dies ist der häufigste Leistungsbereich für industrielles Aluminium-Laserschweißen. Diese Systeme können Aluminium von 1 mm bis 6 mm im Einzeldurchgang mit vollständiger Durchdringung schweißen, abhängig von der Legierung und der Nahtkonfiguration. Anwendungen umfassen Automobil-Batteriewannen, Wärmetauscherkomponenten, Motorgehäuse und Strukturhalterungen. Mit optimierten Parametern kann ein 3kW-Faserlaser eine vollständige Durchdringung bei 4 mm bis 5 mm Aluminium in einem einzigen Durchgang erreichen.
Laser mit hoher Leistung (4kW bis 10kW+): Diese Systeme erweitern die Dickenfähigkeit des Aluminium-Laserschweißens auf 10 mm bis 15 mm bei Einzeldurchgangsschweißungen. Sie werden für schwer belastbare Strukturbauteile, dickwandige Gehäuse und Anwendungen im Schiffbau und Schienenverkehr eingesetzt. Für Dicken über 15 mm werden typischerweise Mehrdurchgangs-Laserschweißen oder Hybrid-Laser-Lichtbogen-Verfahren eingesetzt.
Es ist wichtig zu beachten, dass diese Dickenbereiche Richtwerte und keine absoluten Grenzen darstellen. Die hohe Wärmeleitfähigkeit von Aluminium bedeutet, dass Wärme schnell aus der Schweißzone abgeführt wird, was die Eindringtiefe bei dickeren Querschnitten begrenzen kann. Die hohe Reflexionsfähigkeit von Aluminium bedeutet auch, dass ein Teil der Laserenergie reflektiert und nicht absorbiert wird, was höhere Nennleistungen erfordert, um die gewünschte Eindringtiefe zu erreichen. Aus diesen Gründen erfordert das Aluminium-Laserschweißen typischerweise etwas höhere Leistungspegel als das Stahl-Laserschweißen bei gleicher Dicke.
Die Stoßkonfiguration spielt ebenfalls eine bedeutende Rolle. Stumpfstöße mit quadratischen Kanten ermöglichen die tiefste Eindringtiefe bei gegebener Laserleistung, während Überlappstöße und T-Stöße möglicherweise unterschiedliche Parametereinstellungen oder die Zugabe von Schweißdraht erfordern, um eine ordnungsgemäße Verschmelzung zu erreichen. Für sehr dicke Aluminiumquerschnitte kann das Hybrid-Laser-MIG-Schweißen – das einen Laserstrahl mit einem MIG-Lichtbogen in einem einzigen Prozess kombiniert – Eindringtiefen von 20 mm bis 30 mm erreichen und dabei von der Zugabe von Zusatzmetall und der Spaltüberbrückungsfähigkeit des MIG-Lichtbogens profitieren.
Wichtige Überlegungen für erfolgreiches Aluminium-Laserschweißen:
Um konsistente, hochwertige Ergebnisse beim Aluminium-Laserschweißen zu erzielen, müssen mehrere kritische Faktoren beachtet werden, die sich vom Stahlschweißen unterscheiden.
Oberflächenvorbereitung und Oxidmanagement: Aluminium bildet eine hartnäckige Oxidschicht, die bei etwa 2.000°C schmilzt, weit über dem Schmelzpunkt des Grundmetalls von 660°C. Diese Oxidschicht muss vor dem Aluminium-Laserschweißen mechanisch oder chemisch entfernt werden, da sie unvollständige Verschmelzung, Porosität und inkonsistente Eindringtiefe verursachen kann. Verwenden Sie eine Edelstahldrahtbürste, die ausschließlich für Aluminium bestimmt ist, oder verwenden Sie chemisches Ätzen. Reinigen Sie die Fügestelle unmittelbar vor dem Schweißen, da sich die Oxidschicht innerhalb von Stunden neu bildet.
Management hoher Reflexionsfähigkeit: Aluminium reflektiert einen erheblichen Teil der einfallenden Laserstrahlung, insbesondere bei der 1-Mikron-Wellenlänge, die von Faserlasern verwendet wird. Diese Reflexionsfähigkeit nimmt ab, wenn sich das Material erwärmt und sich das Keyhole bildet, erfordert jedoch immer noch eine höhere Laserleistung als das Stahlschweißen. Darüber hinaus kann reflektiertes Laserlicht optische Komponenten beschädigen, daher sind ein ordnungsgemäßes Strahlzuführungsdesign und Abschirmung unerlässlich.
Schutzgas: Aluminium-Laserschweißen erfordert eine ausreichende Inertgasschirmung, um Oxidation und Porosität zu verhindern. Argon ist das gebräuchlichste Schutzgas, obwohl Helium oder Argon-Helium-Mischungen für schnelleres Schweißen oder tiefere Eindringtiefe verwendet werden können. Die Gaszufuhr muss sorgfältig gestaltet werden, um Turbulenzen zu vermeiden und eine vollständige Abdeckung des Schmelzbads zu gewährleisten.
Fugenvorbereitung: Laserschweißen erfordert eine extrem enge Fugenvorbereitung – typischerweise Spalte unter 0,1 mm für autogenes Schweißen. Jeder Spalt, der größer als der fokussierte Strahldurchmesser ist, führt zu unvollständiger Verschmelzung oder Durchbrennen. Dies erfordert präzise Teilefertigung, robuste Vorrichtungen und oft die Verwendung von Schweißdraht, um kleinere Spalte zu überbrücken.
Auswahl des Schweißdrahts: Wenn beim Aluminium-Laserschweißen Zusatzwerkstoff verwendet wird, sind ER4043 und ER5356 gängige Optionen. ER4043 bietet gute Fließfähigkeit und Rissbeständigkeit, was es für Legierungen der 6xxx-Serie geeignet macht. ER5356 bietet höhere Festigkeit und bessere Korrosionsbeständigkeit, was es für Legierungen der 5xxx- und 7xxx-Serie sowie für marine Anwendungen geeignet macht.
Porositätskontrolle: Die schnelle Erstarrung von Aluminium beim Laserschweißen kann Wasserstoffgas einschließen und Porosität erzeugen. Wasserstoffquellen sind Feuchtigkeit auf der Materialoberfläche, Schmierstoffe und Verunreinigungen im Schutzgas. Gründliche Reinigung, ordnungsgemäße Gasreinheit (99,999% oder besser) und optimierte Schweißparameter sind unerlässlich, um die Porosität zu minimieren.
Prozessüberwachung: Für die produktive Aluminium-Laserschweißung werden Echtzeit-Prozessüberwachungssysteme – einschließlich Schweißeindringtiefenüberwachung, Nahtverfolgung und Plasmaerkennung – dringend empfohlen, um eine gleichbleibende Qualität zu gewährleisten und Defekte bei ihrer Entstehung zu erkennen.
Fazit:
Aluminium-Laserschweißen ist ein präzises, schnelles und konsistentes Verfahren zum Fügen von Aluminium, das in vielen Anwendungen das traditionelle Lichtbogenschweißen übertrifft. Im Vergleich zum WIG-Schweißen ist WIG besser für Kleinserien, komplexe oder Reparaturarbeiten geeignet, während das Laserschweißen bei der Großserienproduktion von dünnen bis mitteldicken Teilen hervorragend abschneidet. Seine Festigkeit ist mindestens gleichwertig mit dem MIG-Schweißen und vergleichbar mit dem WIG-Schweißen, mit Vorteilen bei wärmebehandelten und ermüdungskritischen Anwendungen aufgrund einer schmalen wärmebeeinflussten Zone und eines feinen Gefüges.
Laserschweißen kann Dicken von 0,2 mm bis 15 mm bewältigen, und Hybrid-Laser-Lichtbogen-Verfahren erweitern dies weiter. Durch die Kontrolle der Oxidschicht, Reflexionsfähigkeit, Wärmeleitfähigkeit und des Porositätsrisikos von Aluminium können Hersteller höhere Qualität, größere Produktivität und niedrigere Kosten pro Teil erreichen. Da die Technologie fortschreitet und die Ausrüstungskosten sinken, wird das Aluminium-Laserschweißen wahrscheinlich noch weiter verbreitet sein.
